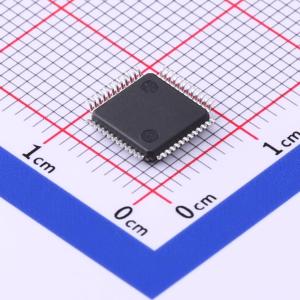

温馨提醒：图片仅供参考，商品以实物为准
FE1.1-AQFP48A
FE1.1 USB 2.0 高速4端口集线器控制器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 高度集成、高质量、高性能、低功耗、低成本的USB 2.0 4端口集线器解决方案，支持高速、全速和低速模式。
- 品牌名称
- TERMINUS(汤铭科技)
- 商品型号
- FE1.1-AQFP48A
- 商品编号
- C28958
- 商品封装
- LQFP-48(7x7)
- 包装方式
- 托盘
- 商品毛重
- 0.768克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | USB转换芯片 | |
| 应用功能 | 控制器 | |
| USB协议版本 | USB 2.0 | |
| 通道数 | 4 | |
| 工作电压 | 5V |
| 属性 | 参数值 | |
|---|---|---|
| 数据速率 | - | |
| 工作温度 | 0℃~+70℃ | |
| 工作电流 | 115mA | |
| 静态电流 | - | |
| 功能特性 | 内置时钟发生器；上电复位 |
商品概述
Terminus FE1.1是一款高度集成、高品质、高性能、低功耗且低成本的USB 2.0高速4端口集线器解决方案。 FE1.1采用多事务转换器（MTT）架构，以挖掘最大可能的吞吐量。使用六个非周期性事务缓冲区（而非两个）来最大程度减少潜在的流量拥塞。整个设计基于状态机控制，以减少响应延迟时间；该芯片未使用微控制器。 为保证高品质，整个芯片由测试扫描链覆盖，即使在高速（480MHz）模块上也是如此，以便在发货前对所有逻辑组件进行全面测试。还设计了一种特殊的内置自测试模式，用于在封装和测试阶段对所有高速、全速和低速模拟前端（AFE）组件进行测试。 通过使用0.18μm技术和全面的电源/时钟控制机制实现了低功耗。除非需要，芯片的大部分部分不会进行时钟控制。
商品特性
- 完全符合通用串行总线规范修订版2.0（USB 2.0）；
- 上游端口支持高速（480MHz）和全速（12MHz）模式；
- 4个下游端口支持高速（480MHz）、全速（12MHz）和低速（1.5MHz）模式；
- 集成USB 2.0收发器；
- 集成上游1.5KΩ上拉电阻、下游15KΩ下拉电阻和串联电阻；
- 集成5V至3.3V和核心电源稳压器；
- 集成上电复位电路；
- 集成带反馈电阻和晶体负载电容的12MHz振荡器；
- 集成12MHz至480MHz锁相环（PLL）；
- 多事务转换器（MTT）：
- 每个下游端口配备一个事务转换器（TT）；
- 备用接口0用于单事务转换器，备用接口1用于多事务转换器；
- 每个事务转换器可处理64个周期性起始拆分事务、32个周期性完成拆分事务和6个非周期性事务；
- 自动自供电状态监控；
- 当自供电切换到总线供电时自动重新枚举；
- 板载配置选项（48引脚封装）：
- 联动或独立电源控制模式选择；
- 全局或独立过流保护模式选择；
- 可移除或不可移除下游设备配置；
- 全面的端口指示灯支持（48引脚封装）：
- 标准下游端口状态指示灯（每个下游端口的绿色和琥珀色LED控制）；
- 集线器活动LED支持；
