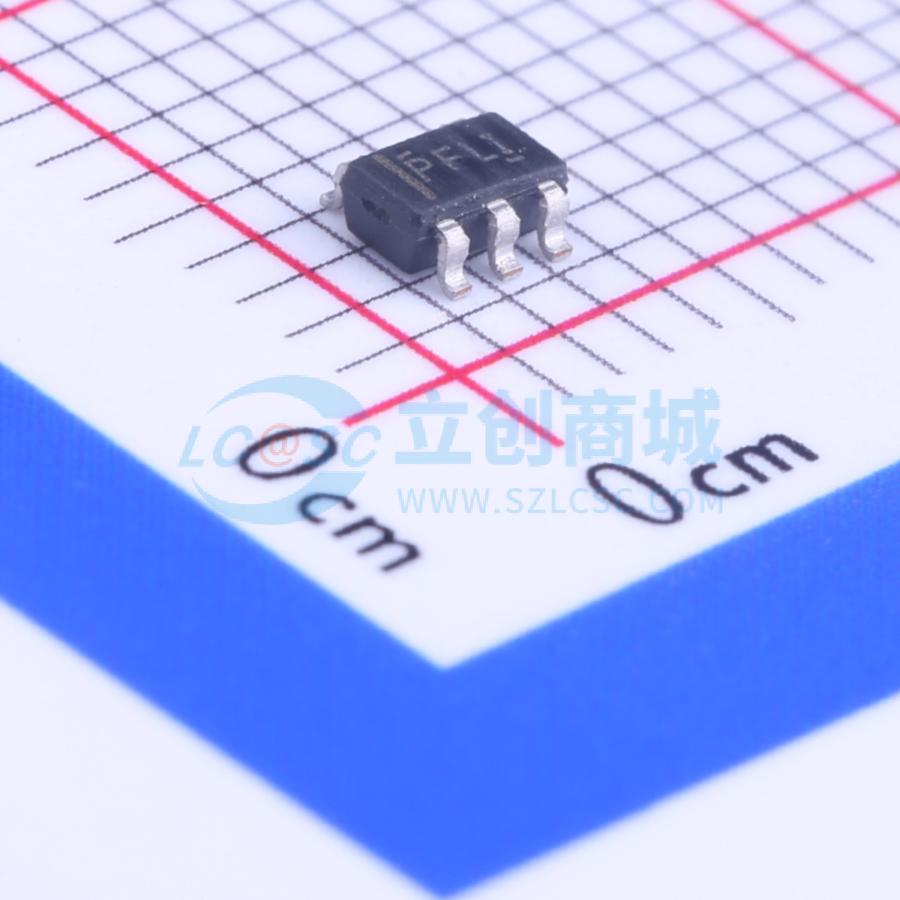

温馨提醒：图片仅供参考，商品以实物为准
TPS60401DBVR
非稳压60 mA电荷泵电压反相器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TPS60401 具有固定 20kHz 操作的 60mA 充电泵电压反向器
- 品牌名称
- TI(德州仪器)
- 商品型号
- TPS60401DBVR
- 商品编号
- C29006
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.033克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电荷泵 | |
| 工作电压(Vin) | 1.8V~5.25V | |
| 静态电流(Iq) | 65uA | |
| 输出电阻 | 15Ω | |
| 能量效率 | 90% |
| 属性 | 参数值 | |
|---|---|---|
| 开关频率 | 20kHz | |
| 工作温度 | -40℃~+85℃ | |
| 功能类型 | 反相 | |
| PFM模式 | 不支持 | |
| 输出电流(Iout) | 60mA |
商品概述
TPS6040x 系列器件可从 1.6 V 至 5.5 V 的输入电压产生非稳压负输出电压。这些器件通常由 5 V 或 3.3 V 的预稳压电源轨供电。由于其输入电压范围宽，也可用两节或三节镍镉、镍氢或碱性电池，以及一节锂离子电池为其供电。 构建一个完整的直流/直流电荷泵逆变器仅需三个外部电容器。采用 5 引脚 SOT23 封装，完整的转换器可在 50 mm² 的电路板面积上构建。通过用集成电路取代启动带载时通常所需的肖特基二极管，可进一步减小电路板面积和元件数量。 TPS6040x 可提供最大 60 mA 的输出电流，在宽输出电流范围内典型转换效率大于 90%。有三种固定频率工作模式的器件可供选择，分别为 20 kHz、50 kHz 和 250 kHz。其中一款器件具有可变开关频率，可降低宽负载范围应用中的工作电流，并支持使用低容值电容器进行设计。
商品特性
- 反转输入电源电压
- 高达 60 mA 的输出电流
- 仅需三个 1 μF 的小型陶瓷电容器
- 输入电压范围为 1.6 V 至 5.5 V
- 具备 PowerSave 模式，可提高低输出电流时的效率（TPS60400）
- 器件静态电流典型值为 65 μA
- 集成有源肖特基二极管，用于启动带载
- 采用小型 5 引脚 SOT23 封装
- 提供评估模块
应用领域
- LCD 偏置
- RF 功率放大器的 GaAs 偏置
- 便携式仪器中的传感器电源
- 双极性放大器电源
- 医疗仪器
- 电池供电设备
