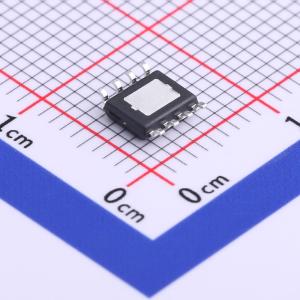

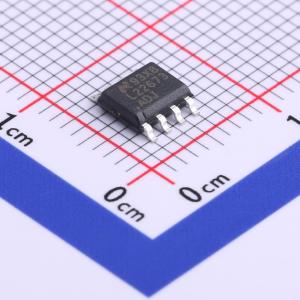

温馨提醒：图片仅供参考，商品以实物为准
LM22673MRE-ADJ/NOPB
LM22673MRE-ADJ/NOPB
- 描述
- LM22673 具有可调节软启动和电流限制功能的 SIMPLE SWITCHER® 4.5V 至 42V、3A 降压稳压器
- 品牌名称
- TI(德州仪器)
- 商品型号
- LM22673MRE-ADJ/NOPB
- 商品编号
- C29223
- 商品封装
- SOIC-8-EP
- 包装方式
- 编带
- 商品毛重
- 0.7克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4.5V~42V | |
| 输出电压 | - | |
| 输出电流 | - | |
| 开关频率 | - | |
| 工作温度 | - |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | - | |
| 输出通道数 | 1 | |
| 拓扑结构 | - | |
| 静态电流(Iq) | - | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | - |
商品概述
LM22673系列稳压器是单片集成电路，可为降压（buck）开关稳压器提供所有有源功能，能够驱动高达3A的负载，并具有出色的线性和负载调节特性。通过使用低导通电阻的N沟道MOSFET，可以获得高效率（>90%）。该系列包括固定5V输出版本和可调版本。
SIMPLE SWITCHER概念提供了一个易于使用的完整设计，只需最少数量的外部组件，并且可以使用National的Webench设计工具。National的Webench工具包括外部组件计算、电气仿真、热仿真以及用于轻松设计的Build-It板。开关时钟频率由内部固定频率振荡器提供，工作在500 kHz。LM22673系列还内置了热关断和限流功能。可以通过外部电阻调整电流限制阈值。通过选择合适的外部软启动电容，可以实现可调软启动功能。
主要特点包括：
- 宽输入电压范围：4.5V至42V
- 内部补偿的电压模式控制
- 与低ESR陶瓷电容稳定
- 120 mΩ N沟道MOSFET TO-263 THIN封装
- 100 mΩ N沟道MOSFET PSOP-8封装
- 输出电压选项：-ADJ（输出低至1.285V）-5.0（输出固定为5V）
- ±1.5%反馈参考精度
- 开关频率为500kHz
- -40℃至125℃的工作结温范围
- 可调软启动
- 可调限流
- 集成自举二极管
- 完全支持Webench
- 降压和反相降升压应用
提供PSOP-8（外露焊盘）和TO-263 THIN（外露焊盘）封装。
