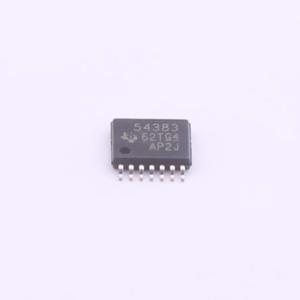

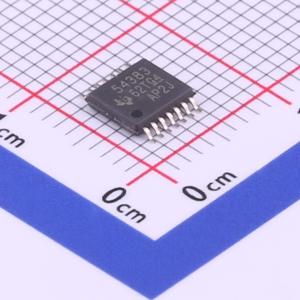

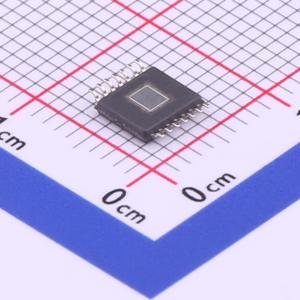

TPS54383PWP

双通道非同步降压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS54383是一款双通道非同步降压转换器,支持3A输出应用,输入电压范围为4.5V至28V,输出电压范围为0.8V至输入电压的90%,具有300kHz的固定开关频率。
品牌名称: TI(德州仪器)
商品型号: TPS54383PWP
商品编号: C31844
商品封装: HTSSOP-14-EP
包装方式: 管装
商品毛重: 0.096克(g)

商品参数

商品概述

TPS54383和TPS54386是双输出、非同步降压转换器，能够支持3A输出应用，其工作输入电源电压范围为4.5V至28V，所需输出电压范围为0.8V至输入电压的90%。这些转换器具有内部确定的工作频率、软启动时间和控制环路补偿，仅需最少的外部元件即可提供众多特性。通道1过流保护设定为4.5A，而通道2过流保护级别可通过将引脚接地、连接到BP或悬空来选择。这些设定级别可用于为不需要两个输出满载能力的应用调整外部元件。输出可以独立使能，也可以配置为允许按比例或顺序启动。此外，两个输出可以由不同电源供电。

商品特性

4.5V至28V输入范围
输出电压范围：0.8V至输入电压的90%
输出电流高达3A
两种固定开关频率版本：TPS54383：300kHz；TPS54386：600kHz
三种可选过流保护级别（输出2）
0.8V ±1.5%电压基准
2.1ms内部软启动
双PWM输出相位相差180°
可通过单引脚选择按比例或顺序启动模式
85mΩ内部高端MOSFET
电流模式控制
内部补偿
逐脉冲过流保护
±148℃热关断保护
14引脚PowerPAD HTSSOP封装

应用领域

机顶盒
数字电视
DSP电源
消费电子

优惠活动

购买数量

(100个/管，最小起订量 1 个)

个

起订量：1 个100个/管

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.5V~28V
	输出电压	800mV~25.2V
	输出电流	3A
	开关频率	300kHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	否
	输出通道数	2
	拓扑结构	降压式
	静态电流(Iq)	-
	开关管(内置/外置)	内置
	输出类型	可调
