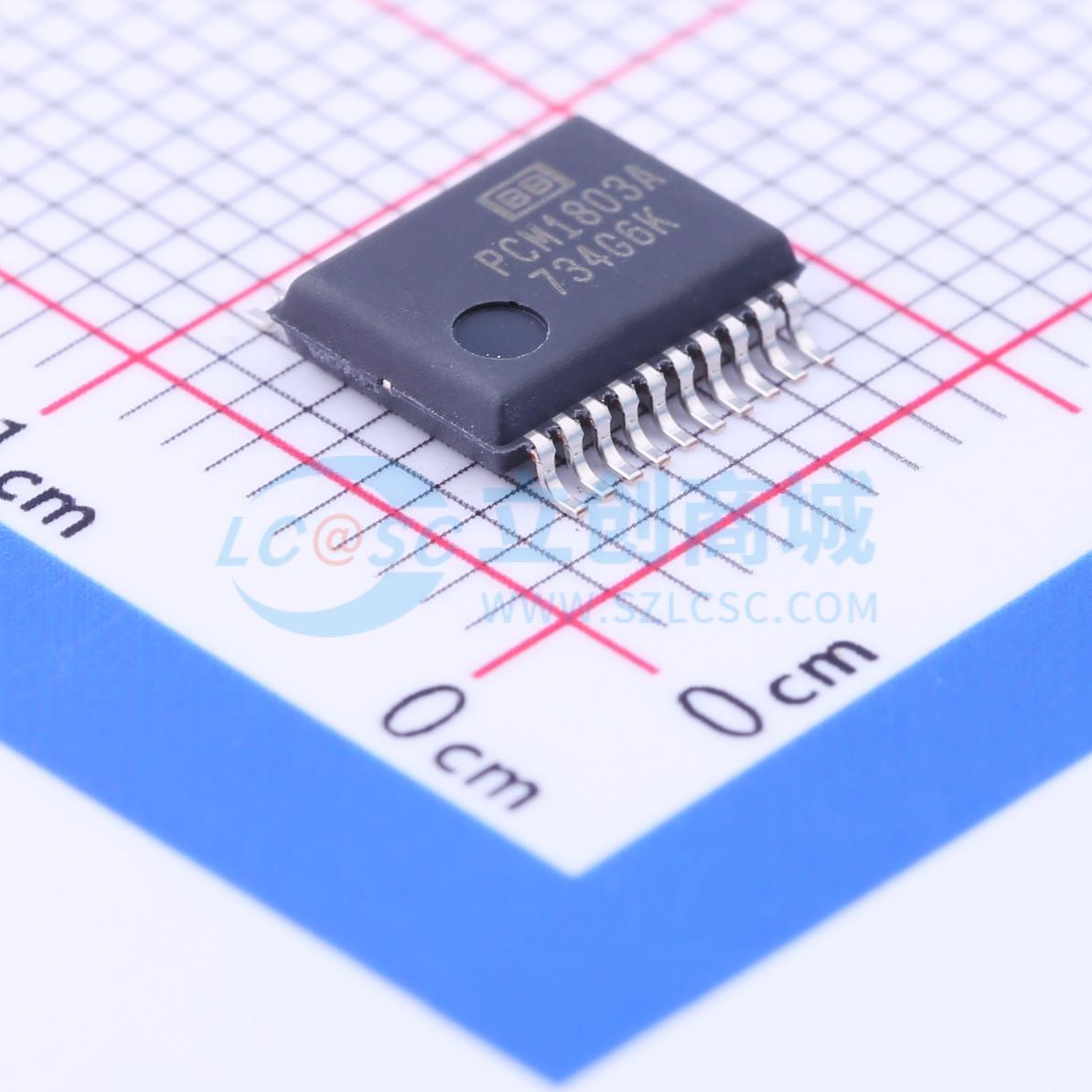

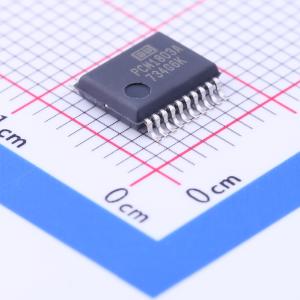

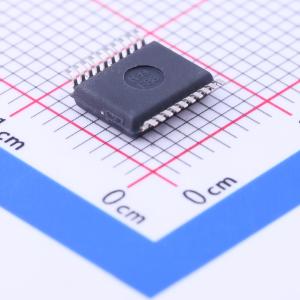

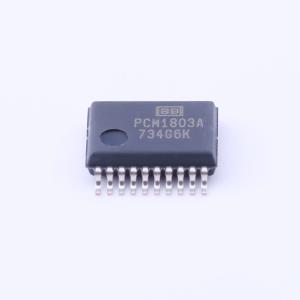

温馨提醒：图片仅供参考，商品以实物为准

PCM1803ADBR

单端模拟输入24位96kHz立体声A/D转换器

描述: PCM1803A 具有单端输入的 103dB SNR 立体声模数转换器 (ADC)
品牌名称: TI(德州仪器)
商品型号: PCM1803ADBR
商品编号: C32076
商品封装: SSOP-20
包装方式: 编带
商品毛重: 0.346克(g)

商品参数

商品概述

PCM1803A 是一款高性能、低成本的单芯片立体声模数转换器，具有单端模拟电压输入。PCM1803A 使用了过采样率为 64 倍和 128 倍的 delta-sigma 调制器，并集成了数字抽取滤波器和高通滤波器，可去除输入信号的直流分量。针对各种应用场景，PCM1803A 支持主模式和从模式，以及串行接口的四种数据格式。PCM1803A 适用于对成本敏感的各类消费类应用，这些应用需要良好的性能，且要求采用 5V 模拟电源和 3.3V 数字电源供电。PCM1803A 采用高度先进的 CMOS 工艺制造，采用小型 20 引脚 SSOP 封装。

商品特性

24 位 delta-sigma 立体声 A/D 转换器
单端电压输入：3 Vp-p
过采样抽取滤波器：
- 过采样频率：×64、×128
- 通带波纹：±0.05 dB
- 阻带衰减：-65 dB
- 片上高通滤波器：0.84 Hz（44.1 kHz）
高性能：
- -THD+N：–95 dB（典型值）
- SNR：103 dB（典型值）
- 动态范围：103 dB（典型值）
PCM 音频接口：
- 主/从模式可选
- 数据格式：
  - 24 位左对齐
  - 24 位 I2S
  - 20 位、24 位右对齐
采样率：16 kHz 至 96 kHz
系统时钟：256 fS、384 fS、512 fS、768 fS
双电源供电：模拟 5V，数字 3.3V
封装：20 引脚 SSOP

应用领域

AV 放大器接收器
MD 播放器
CD 录音机
多轨接收器
电子乐器

	属性	参数值
	商品目录	ADC/DAC-专用型
	分辨率	24
	通道数	2
	工作电压	4.5V~5.5V
	接口类型	I2S

	属性	参数值
	芯片类型参数/描述	音频ADC
	工作温度	-40℃~+85℃
	基准电压源	内置
	采样率	96000Hz
