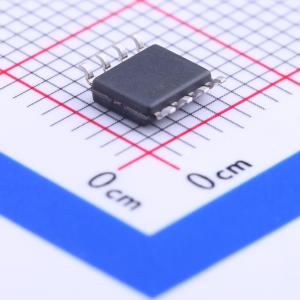

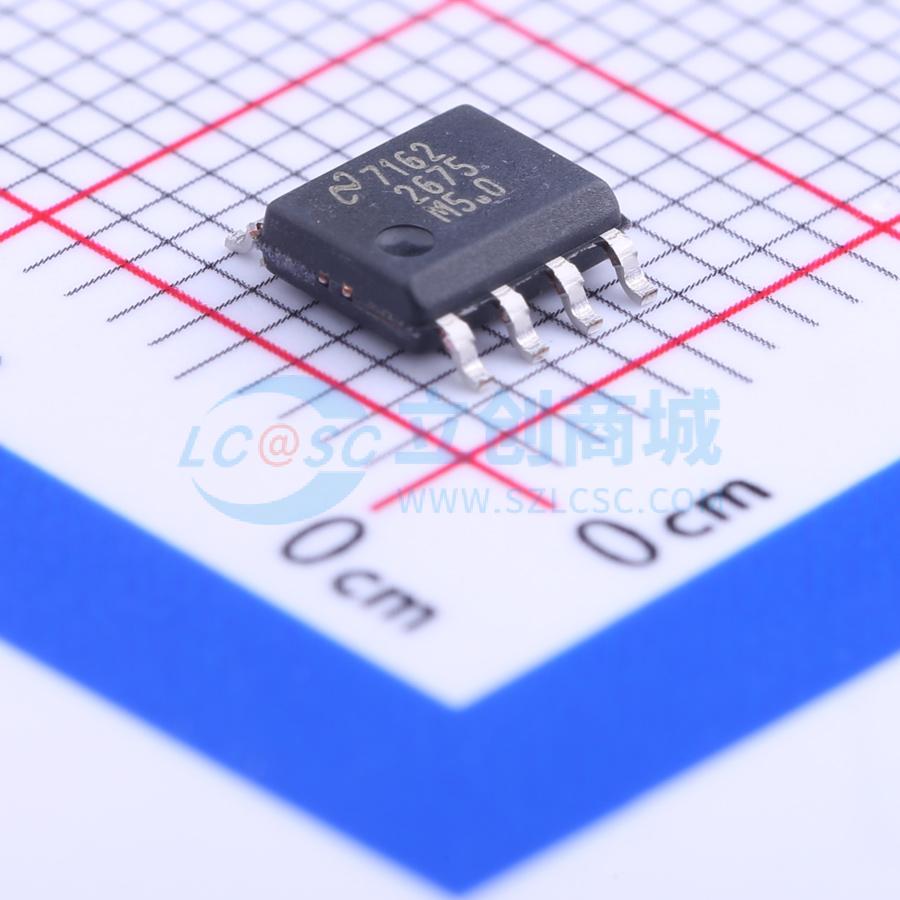

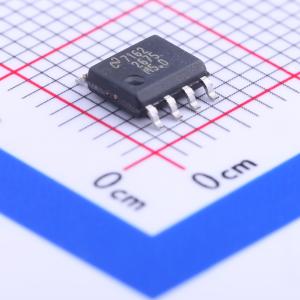

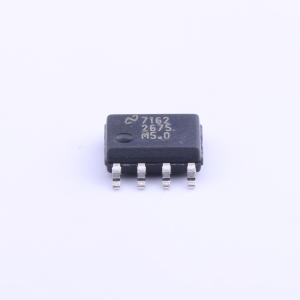

温馨提醒：图片仅供参考，商品以实物为准

LM2675M-5.0/NOPB

高效率1A降压电压调节器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LM2675M-5.0/NOPB是一款高效能的1A降压电压调节器,采用LMDMOS工艺制造,适用于各种需要稳定5V输出的应用场景。该芯片具有高达96%的效率,支持8V至40V的宽输入电压范围,内置0.25Ω的MOSFET开关,最大输出负载电流为1A。
品牌名称: TI(德州仪器)
商品型号: LM2675M-5.0/NOPB
商品编号: C32214
商品封装: SOIC-8
包装方式: 管装
商品毛重: 0.173克(g)

商品参数

商品概述

LM2675系列稳压器是采用LMDMOS工艺制造的单片集成电路。这些稳压器为降压（buck）开关稳压器提供所有有源功能，能够驱动1A负载电流，具有出色的线性和负载调节能力。这些器件提供3.3V、5.0V、12V的固定输出电压版本，以及可调输出版本。这些稳压器所需的外部元件数量最少，使用简单，包括获得专利的内部频率补偿（专利号5,382,918和5,514,947）和固定频率振荡器。 LM2675系列的开关频率为260 kHz，因此与低频开关稳压器相比，所需的滤波元件尺寸更小。由于其效率非常高（>90%），印刷电路板上的铜走线即可满足散热需求。多家不同制造商提供与LM2675配套使用的标准电感器系列。这一特性极大地简化了使用这些先进集成电路的开关模式电源的设计。数据手册中还包含适用于开关模式电源的二极管和电容器选型指南。其他特性包括：在指定的输入电压和输出负载条件下，输出电压保证±1.5%的容差，振荡器频率保证±10%的容差。具备外部关断功能，典型待机电流为50 μA。输出开关具备电流限制功能，以及热关断功能，可在故障条件下提供全面保护。为简化LM2675降压稳压器的设计流程，有计算机设计软件LM267X Made Simple 6.0版本可供使用。

商品特性

效率高达96%
提供8引脚SOIC和PDIP封装以及16引脚WSON封装
计算机设计软件LM267X Made Simple（6.0版本）
设计简单易行
仅需5个外部元件
使用现成的标准电感器
提供3.3V、5.0V、12V固定输出电压版本和可调输出版本
可调版本输出电压范围：1.21V至37V
在电压和负载条件下，输出电压最大容差为±1.5%
保证1A输出负载电流
0.25Ω DMOS输出开关
宽输入电压范围：8V至40V
260 kHz固定频率内部振荡器
具备TTL关断能力，低功耗待机模式
热关断和电流限制保护

应用领域

简单高效（>90%）的降压（buck）稳压器
线性稳压器的高效预稳压器
正到负转换器

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	6.5V~40V
	输出电压	5V
	输出电流	1A
	开关频率	260kHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	否
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	2.5mA
	开关管(内置/外置)	内置
	输出类型	固定
