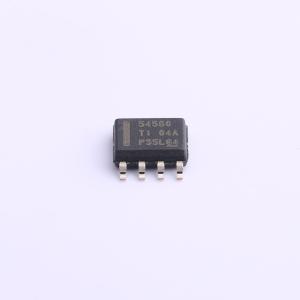

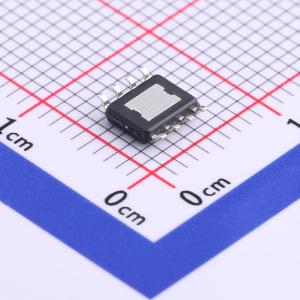

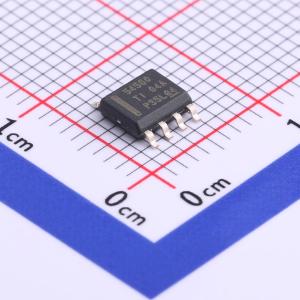

TPS54560DDAR
4.5V至60V输入，5A降压DC-DC转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TPS54560是一款60V、5A的降压调节器,具有集成的高压侧MOSFET。它支持轻载下的脉冲跳跃模式,以提高效率。该器件还具有宽输入电压范围（4.5V至60V）,低静态电流（146μA）和低关断电流（2μA）。开关频率可在100kHz至2.5MHz之间调整,并支持外部时钟同步。
- 品牌名称
- TI(德州仪器)
- 商品型号
- TPS54560DDAR
- 商品编号
- C31966
- 商品封装
- SOIC-8-EP
- 包装方式
- 编带
- 商品毛重
- 0.401克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4.5V~60V | |
| 输出电压 | 800mV~58.8V | |
| 输出电流 | 5A | |
| 开关频率 | 2.5MHz | |
| 工作温度 | -40℃~+150℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 146uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
TPS54560是一款集成高端MOSFET的60 V、5 A降压稳压器。该器件可承受符合ISO 7637标准、最高达65 V的负载突降脉冲。电流模式控制提供简单的外部补偿和灵活的元件选择。低纹波脉冲跳跃模式可将无负载电源电流降至146 μA。当使能引脚拉低时，关断电源电流可降至2 μA。 欠压锁定内部设定为4.3 V，但可通过使能引脚提高该值。输出电压启动斜坡由内部控制，以实现受控启动并消除过冲。 较宽的开关频率范围可优化效率或外部元件尺寸。输出电流逐周期限流。频率折返和热关断功能可在过载情况下保护内部和外部元件。 TPS54560采用8引脚热增强型HSOIC PowerPAD封装。
商品特性
- 采用脉冲跳跃技术实现轻载高效
- 节能模式
- 92 mΩ高端MOSFET
- 146 μA工作静态电流和2 μA关断电流
- 100 kHz至2.5 MHz固定开关频率
- 可与外部时钟同步
- 集成BOOT充电FET，轻载时低压差
- 可调欠压锁定电压和迟滞
- 0.8 V ± 0.8%内部电压基准
- 带PowerPAD的8引脚HSOIC封装
- -40℃至150℃结温工作范围
- 由WEBENCH软件工具提供支持
应用领域
- 工业自动化和电机控制
- 车辆配件：GPS、娱乐系统
- USB专用充电端口和电池充电器
- 12 V、24 V和48 V工业、汽车和通信电源系统
