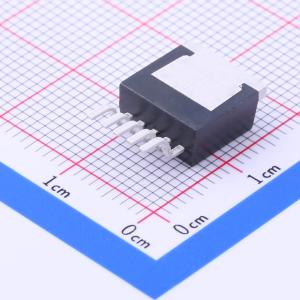

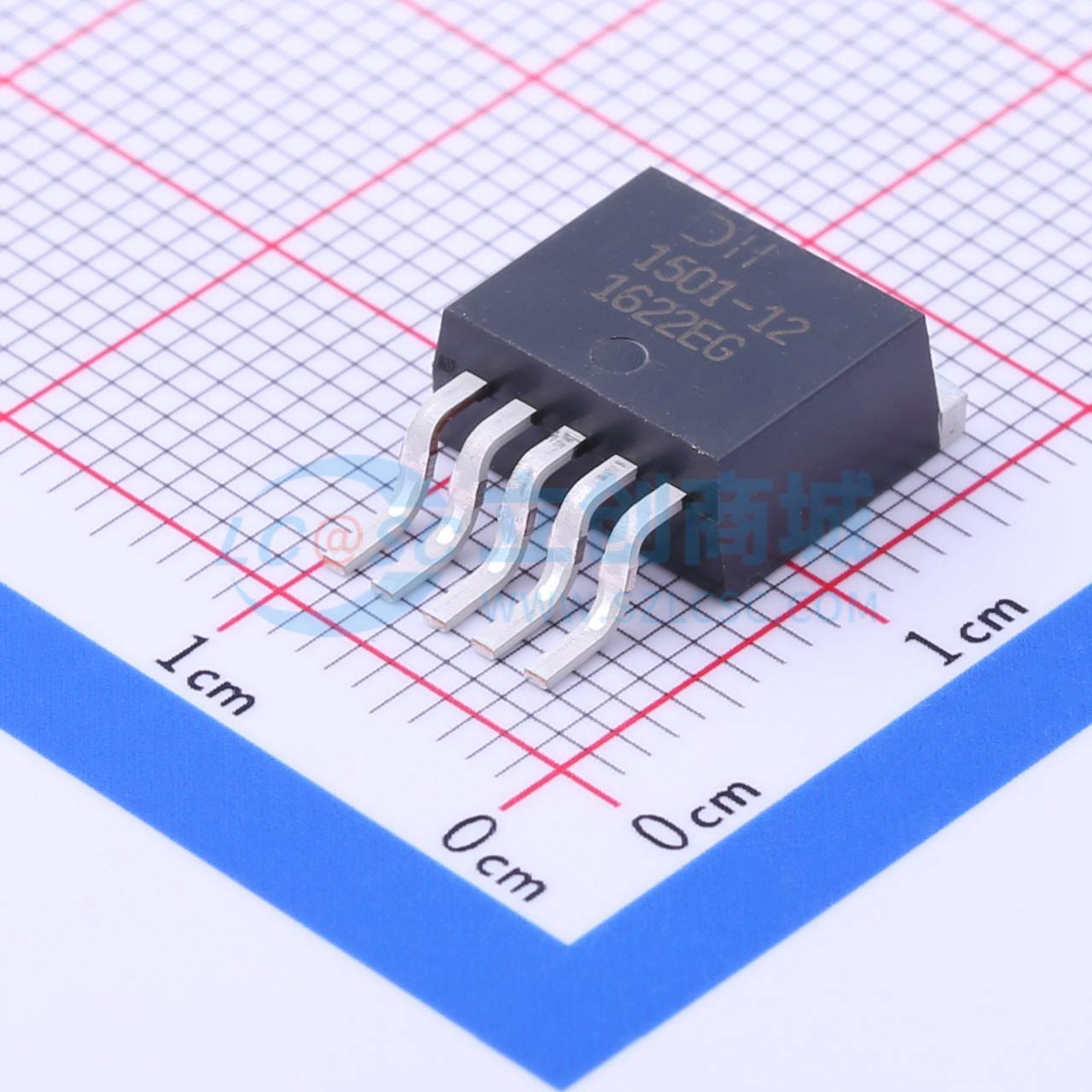

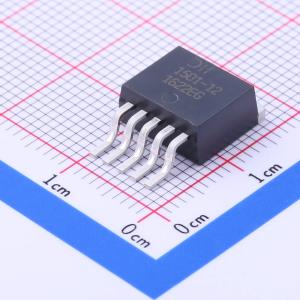

AP1501-12K5G-13

150KHz, 3A PWM 降压 DC/DC 转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: AP1501是一款完全集成的降压型DC/DC转换器，无需额外的驱动组件即可驱动3A负载。AP1501的开关频率为150KHz，可使用小尺寸的滤波组件。因此，它减少了电路板空间并降低了物料清单成本
品牌名称: DIODES(美台)
商品型号: AP1501-12K5G-13
商品编号: C29296
商品封装: TO-263-5
包装方式: 编带
商品毛重: 2.11克(g)

商品参数

商品概述

AP1501是一款完全集成的降压型DC/DC转换器，无需额外的驱动组件即可驱动3A负载。AP1501的开关频率为150KHz，可使用小尺寸的滤波组件。因此，它能减少电路板空间并降低物料清单成本。 AP1501集成了关断功能，可通过外部逻辑信号输入激活待机模式。内部补偿功能便于进行线路和负载调节的反馈控制，无需外部电路。AP1501内置热关断和限流功能，可防止输出开关因高温和大电流工作而损坏。其他特性包括：在指定的输入和输出负载条件下，输出电压保证有±4%的容差，振荡器频率有±15%的容差。AP1501提供固定和可调输出电压两种类型。对于固定输出，AP1501支持3.3V、5.0V和12V。可用的封装选项有标准的5引脚TO263和TO220(R)封装。

商品特性

输出电压：3.3V、5V、12V及可调输出版本
可调版本输出电压范围：1.23V至37V±4%
150KHz±15%固定开关频率
电压模式非同步PWM控制
热关断和限流保护
开/关关断控制输入
工作电压最高可达40V
输出负载电流：3A
低功耗待机模式
芯片内置开关晶体管
无铅封装：TO263 - 5L和TO220 - 5L(R)
TO263 - 5L和TO220 - 5L(R)：采用“绿色”模塑料（无溴、锑）
无铅表面处理/符合RoHS标准

应用领域

简易高效降压稳压器
板载开关稳压器
正转负转换器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.5V~40V
	输出电压	12V
	输出电流	3A
	开关频率	150kHz
	工作温度	-20℃~+85℃

	属性	参数值
	同步整流	否
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	150uA
	开关管(内置/外置)	内置
	输出类型	固定
