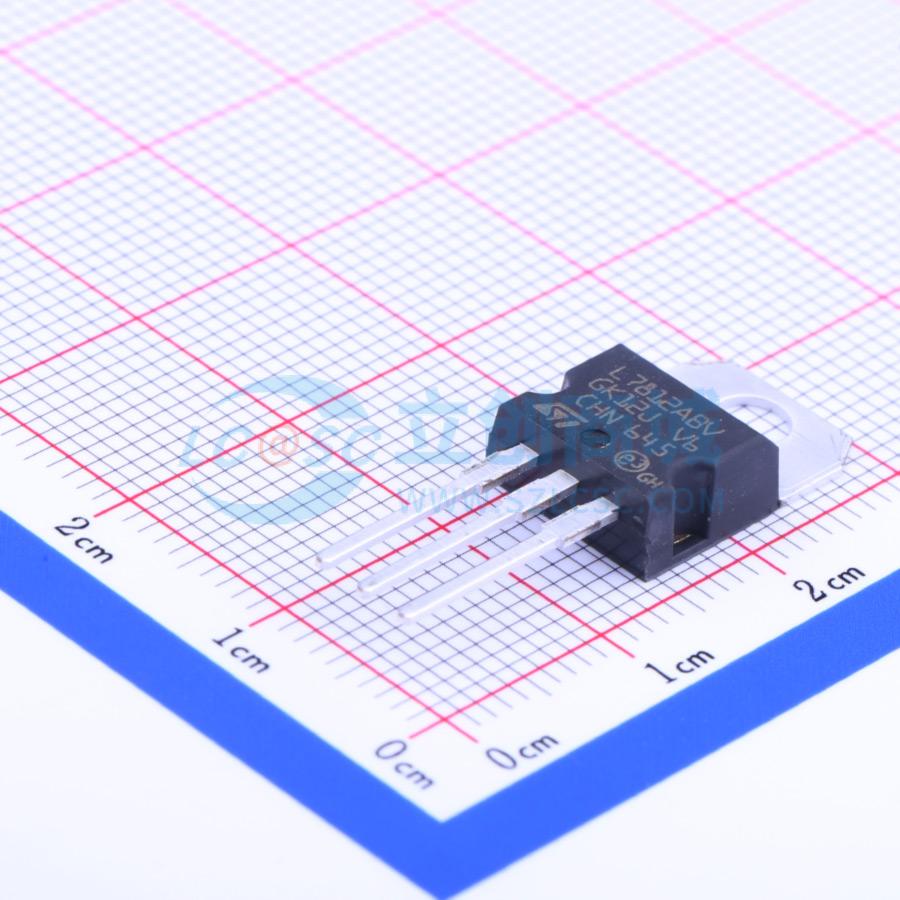

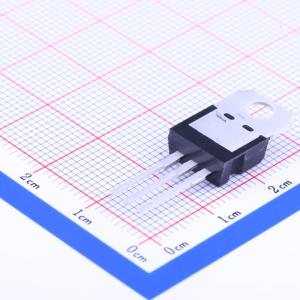

温馨提醒：图片仅供参考，商品以实物为准

L7812ABV

正稳压器IC

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: L7800A 系列三端正电压稳压器有 TO - 220 和 D2PAK 封装形式，并有多种固定输出电压可供选择，适用于广泛的应用场景。这些稳压器可提供板载本地稳压功能，消除了单点稳压带来的配电问题。每种型号均采用内部限流、热关断和安全工作区保护功能，基本不会损坏
品牌名称: ST(意法半导体)
商品型号: L7812ABV
商品编号: C29119
商品封装: TO-220
包装方式: 管装
商品毛重: 2.74克(g)

商品参数

商品概述

L7800A 系列三端正电压稳压器提供 TO-220 和 ∂²PAK 封装，并有多种固定输出电压可选，适用于广泛的应用场景。这些稳压器可提供板载本地稳压，消除了单点稳压带来的配电问题。每种型号均采用内部限流、热关断和安全区保护，基本不会损坏。如果配备足够的散热片，它们可提供超过 1A 的输出电流。虽然这些器件主要设计为固定电压稳压器，但也可与外部元件配合使用，以获得可调电压和电流。

商品特性

输出电流超过 1A
输出电压为 5、6、8、9、12、15、18、20、24V
热过载保护
输出瞬态安全工作区保护
保证在扩展温度范围内输出电压容差为 2%

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	固定
	工作电压	27V
	输出电压	12V
	输出电流	1A
	电源纹波抑制比(PSRR)	60dB@(120Hz)
	压差	2V@(1A)

	属性	参数值
	静态电流(Iq)	4.4mA
	噪声	-
	特性	过流保护；短路保护；过热保护
	工作温度	-40℃~+125℃@(Tj)
	输出极性	正极
	输出通道数	1
