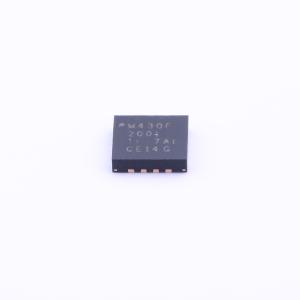

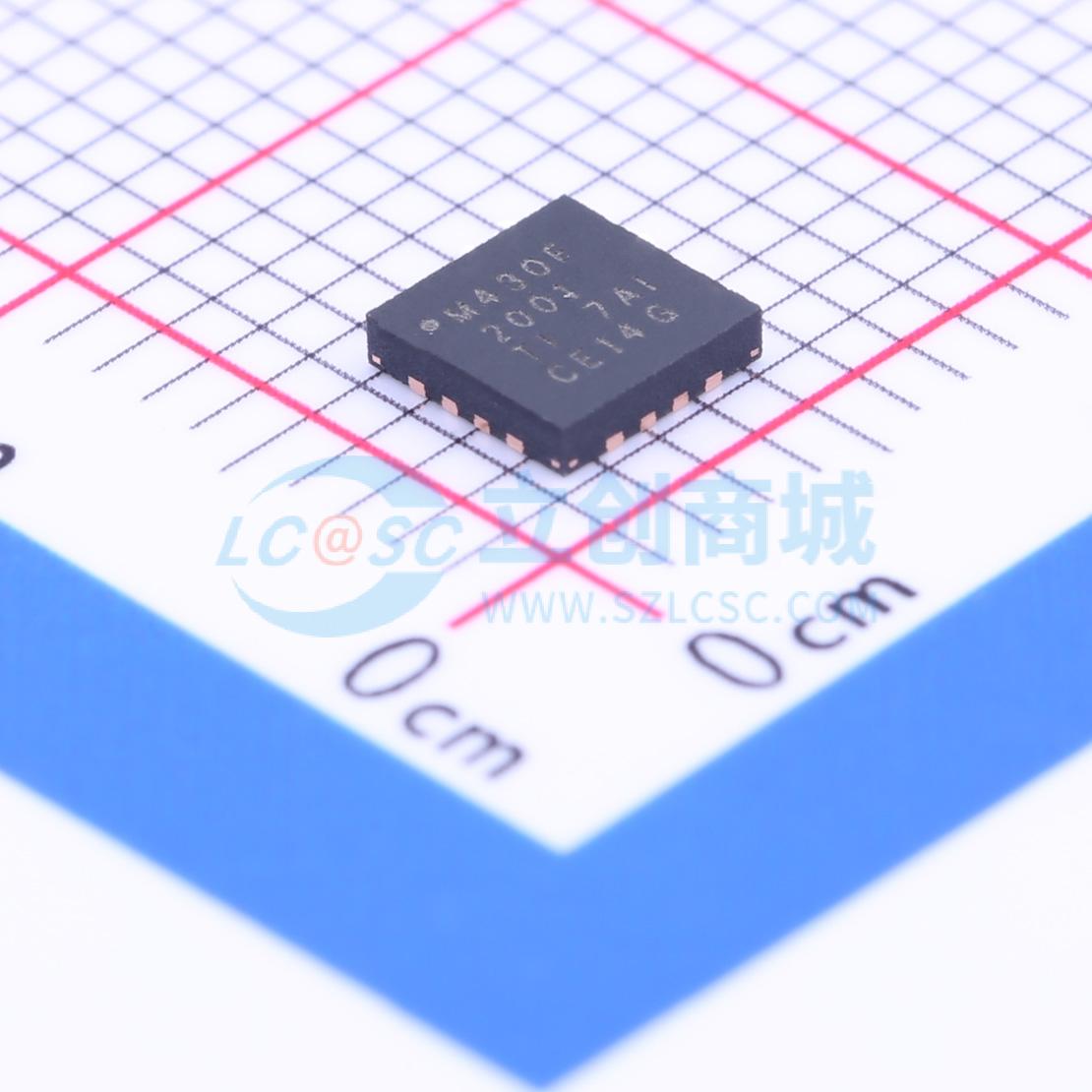

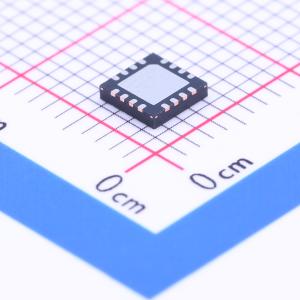

温馨提醒：图片仅供参考，商品以实物为准

MSP430F2001IRSAR

具有 1KB 闪存、128B SRAM、计时器和比较器的 16MHz MCU

描述: MSP430F2001 具有 1KB 闪存、128B SRAM、计时器、比较器的 16MHz MCU
品牌名称: TI(德州仪器)
商品型号: MSP430F2001IRSAR
商品编号: C29014
商品封装: QFN-16-EP(4x4)
包装方式: 编带
商品毛重: 0.3克(g)

商品参数

商品概述

德州仪器的MSP430系列超低功耗微控制器包含多个设备，这些设备具有针对不同应用的不同外设组合。该架构结合了五种低功耗模式，优化以实现便携式测量应用中的电池寿命延长。该设备具有强大的16位RISC CPU、16位寄存器和常数发生器，有助于实现最大代码效率。数字控制振荡器（DCO）允许从低功耗模式到活动模式的唤醒时间少于1 µs。

MSP430F20XX系列是一款内置16位定时器和十个I/O引脚的超低功耗混合信号微控制器。此外，MSP430F20X1具有多功能模拟比较器。MSP430F20X2和MSP430F20X3具备使用同步协议（SPI或I2C）进行通信的能力，并且分别内置了10位A/D转换器（MSP430F20X2）或16位sigma-delta A/D转换器（MSP430F20X3）。

典型应用包括采集模拟信号、将其转换为数字值并处理数据用于显示或传输给主机系统的传感器系统。独立RF传感器前端是另一个应用领域。

商品特性

低供电电压范围：1.8 V 至 3.6 V
超低功耗 - 活动模式：2.2 V 时 1 MHz 下 220 µA - 待机模式：0.5 µA - 关闭模式（RAM 保持）：0.1 µA
五种节能模式
从待机模式唤醒时间小于 1 µs
16 位 RISC 架构，62.5-ns 指令周期时间
基本时钟模块配置：内部频率高达 16 MHz，四个校准频率精度为 ±1%
内部超低功耗低频振荡器 32-kHz 晶体 - 外部数字时钟源
16 位 Timer_A，带有两个捕获/比较寄存器
片上比较器，用于模拟信号比较功能或斜率 A/D (MSP430F20x1)
10 位 200-ksps A/D 转换器，带内部参考、采样保持和自动扫描 (MSP430F20x2)
16 位 Sigma-Delta A/D 转换器，带差分 PGA 输入和内部参考 (MSP430F20x3)
通用串行接口 (USI)，支持 SPI 和 I2C (MSP430F20x2 和 MSP430F20x3)
欠压检测器
串行在线编程，无需外部编程电压，通过安全熔丝保护程序代码
片上仿真逻辑，带 Spy-Bi-wire 接口
系列成员：
- MSP430F2001 - 1KB + 256B 闪存 - 128B RAM
- MSP430F2011 - 2KB + 256B 闪存 128B RAM
- MSP430F2002 - 1KB + 256B 闪存 128B RAM
- MSP430F2012 - 2KB + 256B 闪存 - 128B RAM
- MSP430F2003 - 1KB + 256B 闪存 - 128B RAM
- MSP430F2013 - 2KB + 256B 闪存 128B RAM

提供 14 引脚塑料小外形薄封装 (TSSOP)、14 引脚塑料双列直插式封装 (PDIP) 和 16 引脚 QFN

应用领域

传感器系统，用于捕获模拟信号，将其转换为数字值，并处理数据以进行显示或传输到主机系统。
独立的RF传感器前端

	属性	参数值
	商品目录	单片机(MCU/MPU/SOC)
	CPU内核	MSP430 CPU16
	CPU最大主频	16MHz
	CPU位数	16 Bit
	程序存储容量	1KB
	程序存储器类型	FLASH

	属性	参数值
	RAM容量	128Byte
	EEPROM容量	-
	I/O数量	10
	振荡器类型	内置
	工作电压	1.8V~3.6V
	工作温度	-40℃~+85℃
