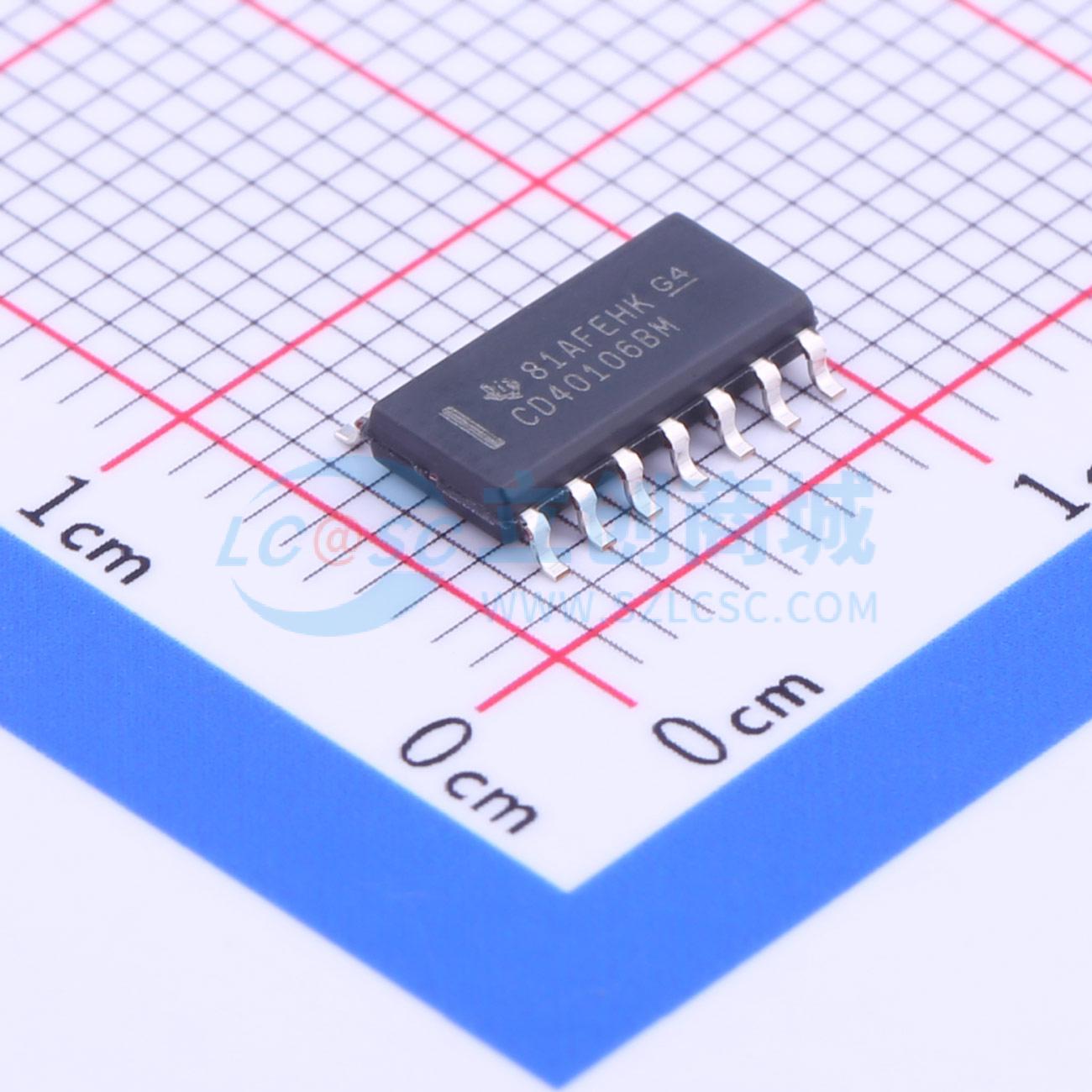

温馨提醒：图片仅供参考，商品以实物为准
CD40106BM
六施密特触发器反相器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- CD40106B 具有施密特触发输入的 6 通道 3V 至 18V 反相器
- 品牌名称
- TI(德州仪器)
- 商品型号
- CD40106BM
- 商品编号
- C28847
- 商品封装
- SOIC-14
- 包装方式
- 管装
- 商品毛重
- 0.264克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 反相器 | |
| 输入类型 | 施密特触发器 | |
| 工作电压 | 3V~18V | |
| 静态电流(Iq) | 4uA | |
| 通道数 | 6 | |
| 灌电流(IOL) | 3.4mA | |
| 拉电流(IOH) | 3.4mA |
| 属性 | 参数值 | |
|---|---|---|
| 输入高电平(VIH) | 3.6V~10.8V | |
| 输入低电平(VIL) | 900mV~4V | |
| 输出高电平(VOH) | - | |
| 输出低电平(VOL) | - | |
| 传播延迟(tpd) | 120ns@15V,50pF | |
| 系列 | 4000B | |
| 工作温度 | -55℃~+125℃ |
商品概述
CD40106B为CMOS六路施密特触发反相器，包含六个施密特触发输入端口，每个电路作为带施密特触发输入的反相器工作，触发器对正沿和负沿信号的切换点不同，正沿电压与负沿电压的差值定义为滞回电压。该器件提供陶瓷封装以及多种标准封装，工作环境温度范围为-55℃~+125℃，所有输入都配备保护网络。
商品特性
- 输入为施密特触发结构
- 典型滞回电压：VDD=5V时为0.9V，VDD=10V时为2.3V，VDD=15V时为3.5V
- 抗干扰能力大于50
- 对输入上升沿、下降沿时间无限制
- 输出特性标准化、对称
- 全封装温度范围内，18V条件下最大输入电流为1μA；25℃、18V条件下最大输入电流为100nA
- 输入斜坡缓慢时，VDD和VSS电流较低
- 支持5V、10V、15V参数额定值
应用领域
- 波形整形器、脉冲整形器
- 高噪声环境系统
- 单稳态多谐振荡器
- 非稳态多谐振荡器
