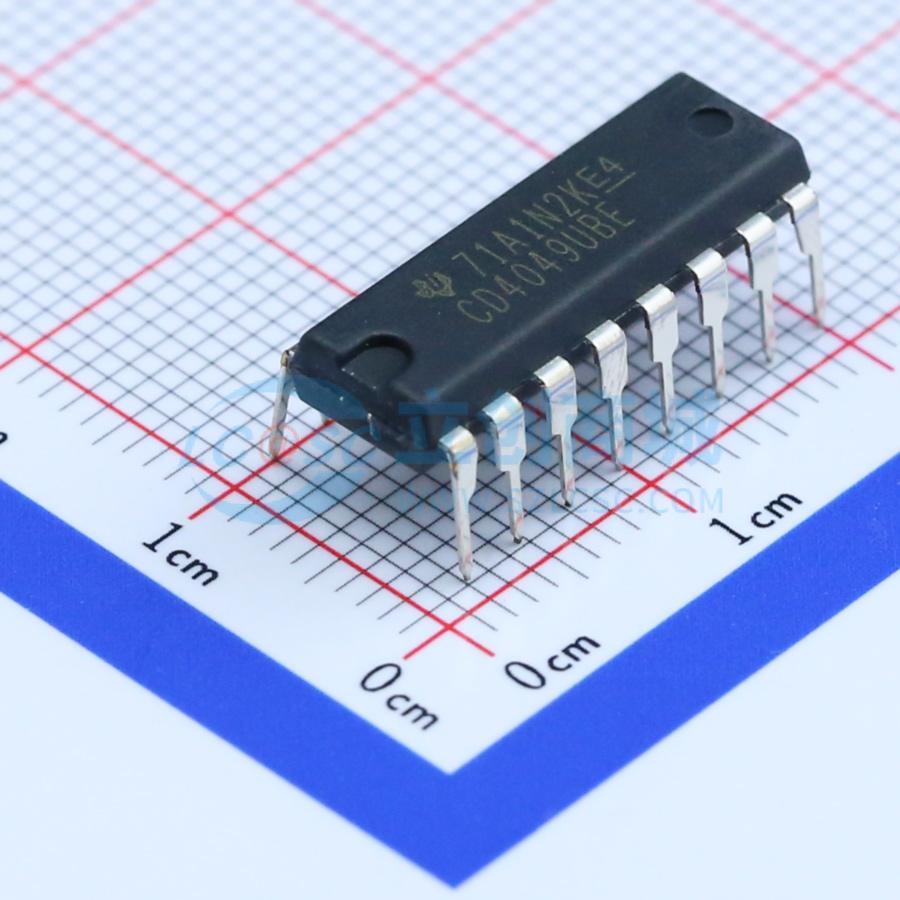

CD4049UBE

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: CD4049UB 6 通道、3V 至 18V 反相器
品牌名称: TI(德州仪器)
商品型号: CD4049UBE
商品编号: C32819
商品封装: DIP-16
包装方式: 管装
商品毛重: 1.84克(g)

商品参数

商品概述

CD4049UB和CD4050B器件分别是反相和非反相六缓冲器，并且仅使用单一电源电压（Vcc）即可实现逻辑电平转换。当这些器件用于逻辑电平转换时，输入信号的高电平（VIH）可以超过Vcc电源电压。这些器件旨在用作CMOS到DTL/TTL转换器，并可以直接驱动两个DTL/TTL负载（Vcc=5V, VOL≤0.4V, IOL≥3.3mA）。

CD4049UB和CD4050B分别被指定为CD4009UB和CD4010B的替代品。由于CD4049UB和CD4050B只需要一个电源，因此在所有反相、电流驱动或逻辑电平转换应用中，它们比CD4009UB和CD4010B更受推荐，并应替换后者在现有及新设计中的位置。在这些应用中，CD4049UB和CD4050B与CD4009UB和CD4010B引脚兼容，可以在这两种设备的位置上直接替换。对于CD4049UB或CD4050B，第16号端子内部未连接，因此连接此端子对电路操作没有影响。对于不需要大灌电流或电压转换的应用，推荐使用CD4069UB六反相器。

商品特性

CD4049UB 反相
CD4050B 非反相
高灌电流，可驱动2个TTL负载
高电平到低电平逻辑转换
100
在整个封装温度范围内，18V时最大输入电流为1μA；在18V和25℃时为100nA
5V、10V和15V参数规格

应用领域

CMOS到DTL/TTL十六进制转换器
CMOS电流“吸收”或“源”驱动器
CMOS高电平到低电平逻辑转换器

优惠活动

购买数量

(25个/管，最小起订量 1 个)

个

起订量：1 个25个/管

总价金额：

￥ 0.00

近期成交21单

	属性	参数值
	商品目录	反相器
	工作电压	3V~18V
	静态电流(Iq)	4uA
	通道数	6
	输入数	1
	灌电流(IOL)	24mA
	拉电流(IOH)	4.3mA

	属性	参数值
	输入高电平(VIH)	4V~12.5V
	输入低电平(VIL)	1V~2.5V
	输出高电平(VOH)	4.95V
	低电平范围(VOL)	50mV
	传播延迟(tpd)	50ns@15V,50pF
	系列	4000B系列
	工作温度	-55℃~+125℃
