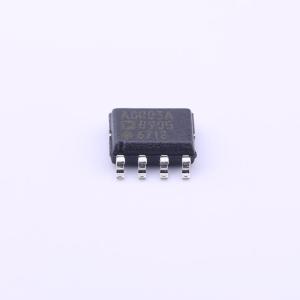

温馨提醒：图片仅供参考，商品以实物为准

ADR03ARZ-REEL7

超紧凑、精密电压基准

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 超紧凑精密 2.5 V 基准电压源
品牌名称: ADI(亚德诺)
商品型号: ADR03ARZ-REEL7
商品编号: C32828
商品封装: SOIC-8
包装方式: 编带
商品毛重: 0.104克(g)

商品参数

商品概述

ADR01、ADR02、ADR03 和 ADR06 是精密的 10.0 V、5.0 V、2.5 V 和 3.0 V 带隙电压基准源，具有高精度、高稳定性和低功耗的特点。这些器件采用小型 5 引脚 SC70 和 TSOT 封装，以及 8 引脚 SOIC 封装。ADR01、ADR02 和 ADR03 的 SOIC 版本可直接替代行业标准的 REF01、REF02 和 REF03。小尺寸和宽工作范围使 ADR0x 基准源非常适合通用和空间受限的应用。通过外部缓冲器和简单的电阻网络，TEMP 引脚可用于温度传感和近似测量。器件上设有 TRIM 引脚，用于微调输出电压。 ADR01、ADR02、ADR03 和 ADR06 是紧凑型、低漂移电压基准源，可在宽电源电压范围内提供极其稳定的输出电压。它们有 5 引脚 SC70 和 TSOT 封装，以及 8 引脚 SOIC 封装，并有 A、B 和 C 级可选。所有器件均在扩展工业温度范围（-40℃ 至 +125℃）内进行了规格定义。8 引脚 SOIC 封装的 ADR01、ADR02、ADR03 和 ADR06 A 级器件适用于汽车应用。

商品特性

超紧凑型 SC70 和 TSOT 封装
低温度系数 8 引脚 SOIC：3 ppm/℃ 5 引脚 SC70：9 ppm/℃ 5 引脚 TSOT：9 ppm/℃
初始精度 ±0.1%
无需外部电容
低噪声 10 μV p-p（0.1 Hz 至 10.0 Hz）
宽工作范围 ADR01：12.0 V 至 36.0 V ADR02：7.0 V 至 36.0 V ADR03：4.5 V 至 36.0 V ADR06：5.0 V 至 36.0 V
高输出电流 10 mA
宽温度范围：-40℃ 至 +125℃
ADR01/ADR02/ADR03 引脚与行业标准 REF01/REF02/REF03 兼容
ADR01、ADR02、ADR03 和 ADR06 的 SOIC 封装适用于汽车应用

应用领域

精密数据采集系统
高分辨率转换器
工业过程控制系统
精密仪器
汽车电池监测
PCMCIA 卡

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(1000个/圆盘，最小起订量 1 个)

个

起订量：1 个1000个/圆盘

总价金额：

￥ 0.00

近期成交40单

	属性	参数值
	商品目录	电压基准芯片
	输出类型	固定
	工作电压	4.5V~36V
	输出电压	2.5V
	输出电流	10mA
	精度	±0.2%

	属性	参数值
	温度系数	10ppm/℃
	电压基准类型	串联
	静态电流(Iq)	650uA
	噪声(0.1Hz-10Hz)	6uVp-p
	工作温度	-40℃~+125℃
