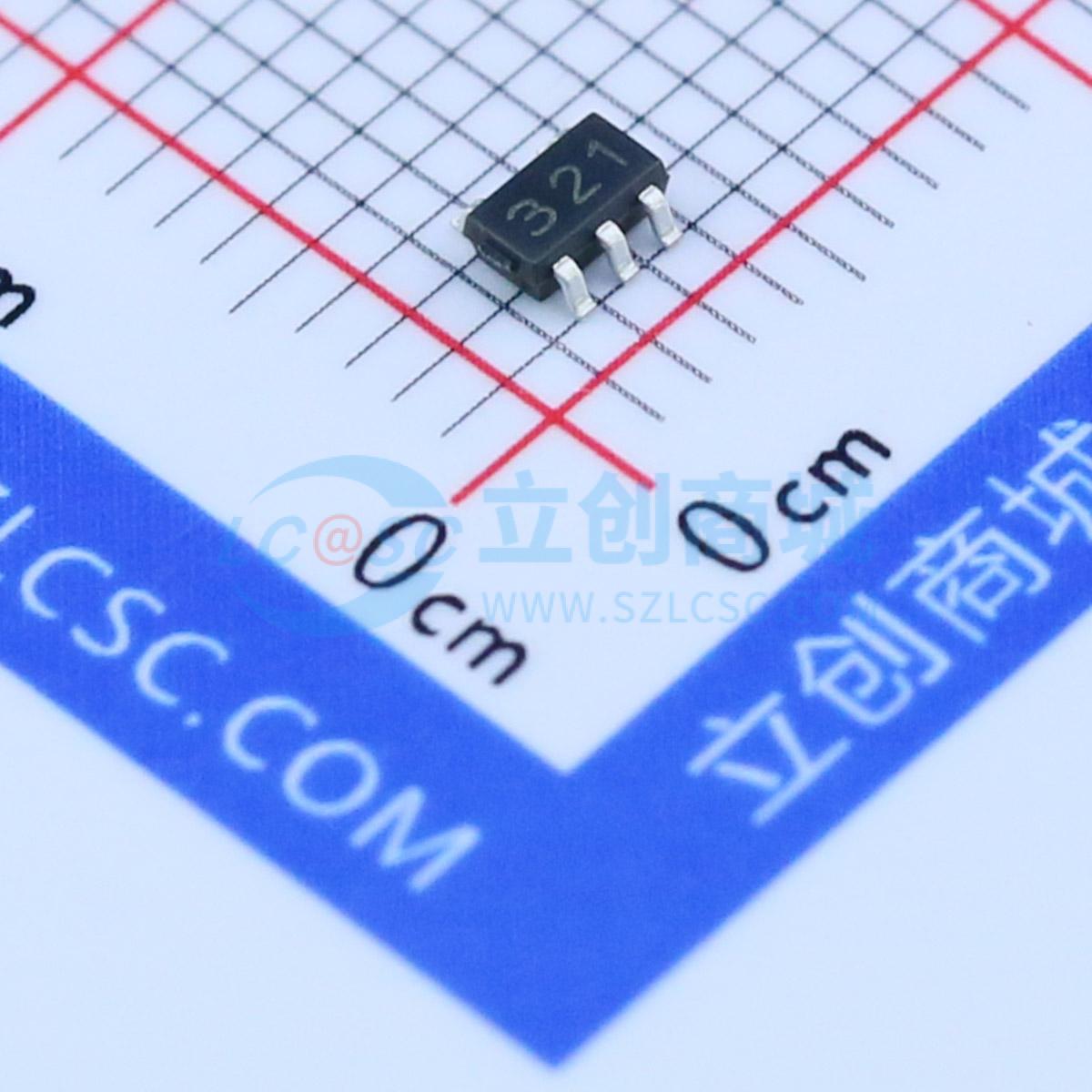

温馨提醒：图片仅供参考，商品以实物为准
SGM321YN5/TR
1MHz、60μA、轨到轨输入/输出、CMOS运算放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- SGM321（单通道）、SGM358（双通道）和 SGM324（四通道）是低成本的轨到轨输入输出电压反馈放大器。它们具有较宽的输入共模电压范围和输出电压摆幅，最低工作电源电压低至 2.1V，最大推荐电源电压为 5.5V。所有器件的工作温度范围均扩展至 -40°C 至 +85°C
- 品牌名称
- SGMICRO(圣邦微)
- 商品型号
- SGM321YN5/TR
- 商品编号
- C28437
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.038克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 单路 | |
| 最大电源宽度(Vdd-Vss) | 5.5V | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 增益带宽积(GBP) | 1MHz | |
| 输入失调电压(Vos) | 800uV | |
| 输入失调电压温漂(Vos TC) | 2.7uV/℃ | |
| 压摆率(SR) | 520V/ms | |
| 输入偏置电流(Ib) | 10pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电流(Ios) | 10pA | |
| 噪声密度(eN) | 27nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 70dB | |
| 输入失调电流温漂(Ios TC) | - | |
| 静态电流(Iq) | 60uA | |
| 输出电流 | 23mA | |
| 工作温度 | -40℃~+85℃ | |
| 单电源 | 2.1V~5.5V | |
| 双电源(Vee~Vcc) | -2.75V~-1.25V；1.25V~2.75V |
应用领域
- ASIC 输入或输出放大器
- 传感器接口
- 压电传感器放大器
- 医疗仪器
- 移动通信
- 音频输出
- 可携式系统
- 烟雾探测器
- 笔记本电脑
- PCMCIA 卡
- 电池供电设备
- DSP 接口
