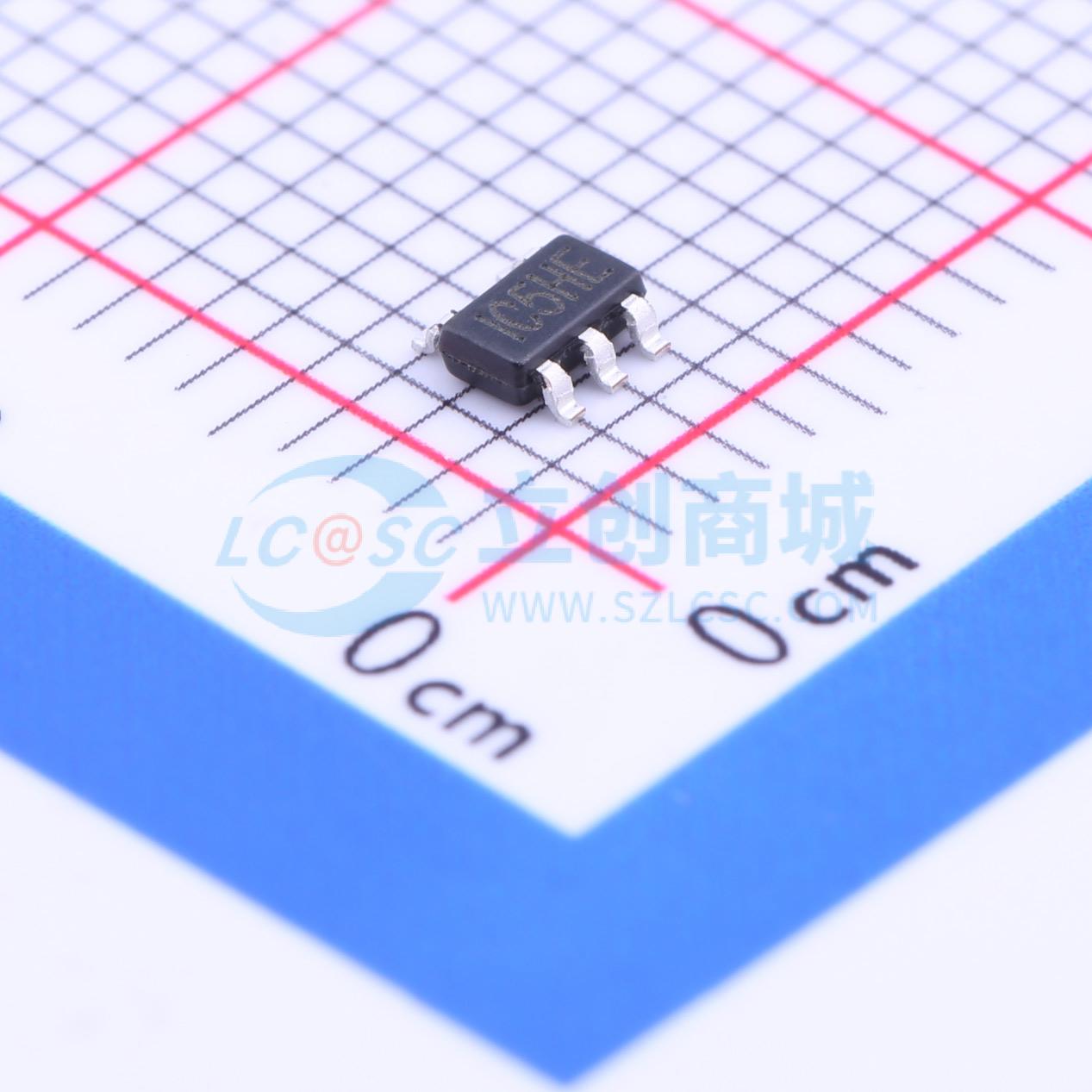

温馨提醒：图片仅供参考，商品以实物为准
MP2105DJ-LF-Z
1MHz 800mA 同步降压转换器
SMT扩展库PCB免费打样
- 描述
- MP2105是一款1MHz固定频率、电流模式PWM降压转换器,集成了主开关和同步整流器,适用于便携式设备,支持2.5V到6V的输入电压范围,输出电压可低至0.6V,最大输出电流为800mA。
- 品牌名称
- MPS(芯源)
- 商品型号
- MP2105DJ-LF-Z
- 商品编号
- C28382
- 商品封装
- TSOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.049克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 2.5V~6V | |
| 输出电压 | 600mV~6V | |
| 输出电流 | 800mA | |
| 开关频率 | 1.05MHz | |
| 工作温度 | -40℃~+85℃@(TA) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | - | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
MP2105 是一款 1MHz 固定频率、电流模式的 PWM 降压转换器。该器件集成了一个主开关和一个同步整流器，无需外部肖特基二极管即可实现高效率。它非常适合为单节锂离子（Li+）电池供电的便携式设备供电。MP2105 可在 2.5V 至 6V 的输入电压下提供 800mA 的负载电流。输出电压可低至 0.6V 进行调节。MP2105 还可在 100%占空比下运行，适用于低压差应用。 MP2105 提供薄型（1mm）5 引脚 TSOT 和 10 引脚 MSOP 封装。
商品特性
- 高效率：高达 95%
- 1MHz 固定开关频率
- 可提供 800mA 负载电流
- 2.5V 至 6V 输入电压范围
- 输出电压低至 0.6V
- 压差模式下 100%占空比
- 电流模式控制
- 短路保护
- 热故障保护
- 关断电流 <0.1μA
- 节省空间的 5 引脚 TSOT23 和 10 引脚 MSOP 封装
应用领域
- 蜂窝电话和智能手机
- 微处理器和 DSP 核心电源
- 个人数字助理（PDA）
- MP3 播放器
- 数码相机和摄像机
- 便携式仪器
