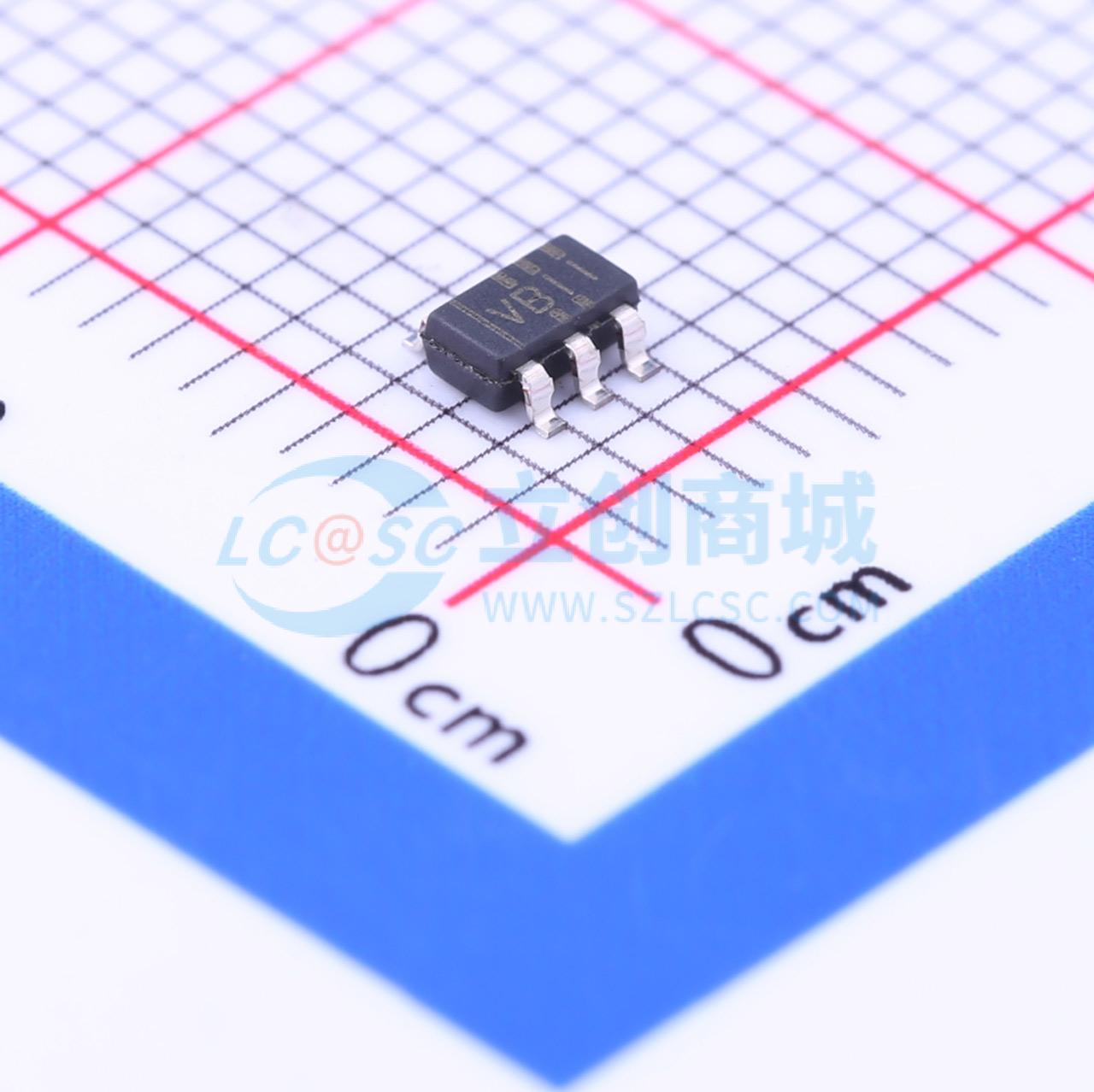

温馨提醒：图片仅供参考，商品以实物为准
TLV27L1IDBVR
微功耗轨到轨输出运算放大器
- 描述
- TLV27L1 单路、16V、160kHz 运算放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- TLV27L1IDBVR
- 商品编号
- C28388
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.033克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 精密运放 | |
| 放大器数 | 单路 | |
| 增益带宽积(GBP) | 160kHz | |
| 输入偏置电流(Ib) | 1pA | |
| 输入失调电压(Vos) | 5mV | |
| 共模抑制比(CMRR) | 86dB | |
| 压摆率(SR) | 0.1V/us | |
| 输出电流 | 400uA | |
| 轨到轨 | 轨到轨输出 |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电压温漂(Vos TC) | 1.1uV/℃ | |
| 静态电流(Iq) | 7uA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源 | 2.7V~16V | |
| 双电源(Vee ~ Vcc) | -8V~-1.35V；1.35V~8V | |
| 最大电源宽度(Vdd-Vss) | 16V | |
| 噪声密度(eN) | 89nV/√Hz@1kHz | |
| 输入失调电流(Ios) | 60pA |
商品概述
TLV27Lx单电源运算放大器具备轨到轨输出能力。在扩展工业温度范围内，TLV27Lx的最低工作电源电压可低至2.7 V，同时具备轨到轨输出摆幅特性。TLV27Lx仅需7 μA电流即可实现160 kHz带宽。最大推荐电源电压为16 V，这使得该器件可在±8 V至±1.35 V（两节可充电电池）的电源下工作。
轨到轨输出特性使TLV27Lx成为TLC27Lx系列的理想升级产品，能以更低的静态电流提供更高的带宽。TLV27Lx的失调电压与TLC27LxA型号相当。在失调和噪声不是关键因素的应用中，其高性价比使其成为TLCN225x的理想替代品。
TLV27L1/2提供商业温度范围版本，便于从等效的TLC27Lx轻松迁移。TLV27L1没有节能/性能提升可编程引脚8。
TLV27L1采用小型SOT - 23封装，这是TLC27(L)1所没有的，可在更小的封装中提升性能。TLV27L2采用3mm x 5mm MSOP封装，与8引脚SOIC和8引脚TSSOP相比，可节省PCB面积。
商品特性
- BiMOS轨到轨输出
- 输入偏置电流：1 pA
- 高宽带宽：160 kHz
- 高转换速率：0.1 V/μs
- 电源电流：7 μA（每通道）
- 输入噪声电压：89 nV/√Hz
- 电源电压范围：2.7 V至16 V
- 规定温度范围：-40°C至125°C（工业级）；0°C至70°C（商业级）
- 超小型封装：5引脚SOT - 23（TLV27L1）
应用领域
- 便携式医疗设备
- 电源监控
- 低功耗安全检测系统（烟雾探测器）
