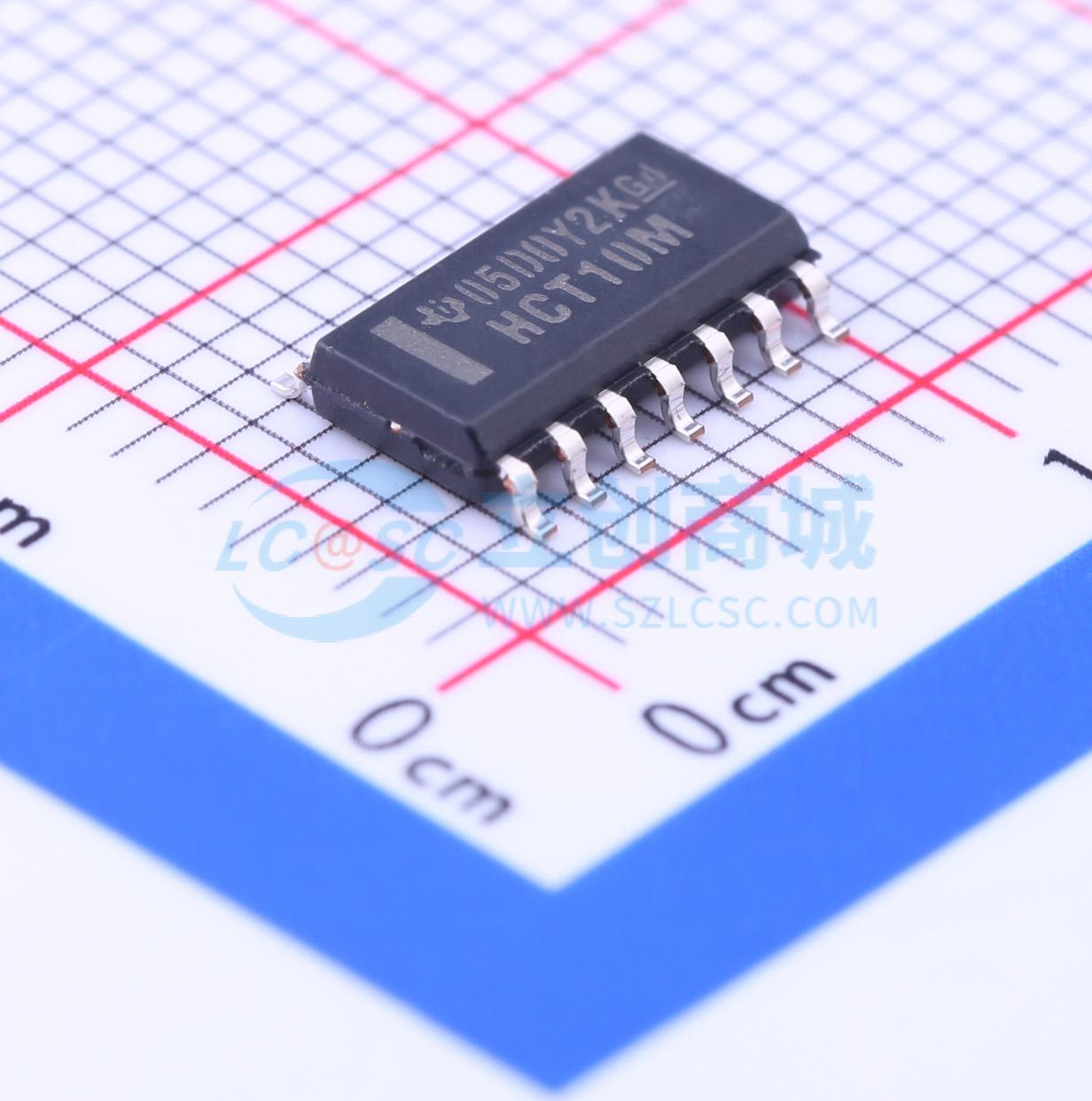

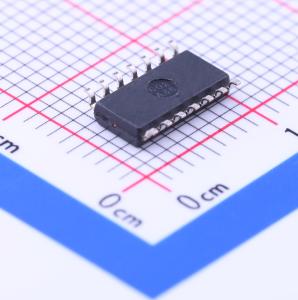

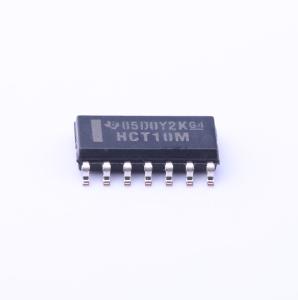

温馨提醒：图片仅供参考，商品以实物为准
CD74HCT10M96
CD74HCT10M96
- 描述
- CD74HCT10 具有 TTL 兼容型 CMOS 输入的 3 通道、3 输入、4.5V 至 5.5V 与非门
- 品牌名称
- TI(德州仪器)
- 商品型号
- CD74HCT10M96
- 商品编号
- C28331
- 商品封装
- SOIC-14
- 包装方式
- 编带
- 商品毛重
- 0.264克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 与非门 | |
| 门电路数量 | 3 | |
| 工作电压 | 4.5V~5.5V | |
| 静态电流(Iq) | 2uA | |
| 灌电流(IOL) | 4mA | |
| 拉电流(IOH) | 4mA | |
| 输入高电平(VIH) | 2V | |
| 输入低电平(VIL) | 800mV |
| 属性 | 参数值 | |
|---|---|---|
| 输出高电平(VOH) | 4.4V；3.98V | |
| 输出低电平(VOL) | 100mV；260mV | |
| 系列 | 74HCT系列 | |
| 传播延迟(tpd) | 24ns@4.5V,50pF | |
| 工作温度 | -55℃~+125℃ | |
| 每门输入数量 | 3 | |
| 功能特性 | - | |
| 输入类型 | TTL兼容CMOS | |
| 输出类型 | - |
商品概述
HC10和HCT10逻辑门采用硅栅CMOS技术，可实现与LSTTL门类似的工作速度，同时具备标准CMOS集成电路的低功耗特性。所有器件都能够驱动10个LSTTL负载。HCT逻辑系列在功能和引脚上兼容标准LS逻辑家族。
商品特性
- 带缓冲输入
- 典型传播延迟:在VCC = 5V、CL = 15pF、TA = 25℃条件下为8ns
- 标准输出可驱动10个LSTTL负载
- 总线驱动器输出可驱动15个LSTTL负载
- 宽工作温度范围 -55℃ 至 125℃
- 传播延迟和过渡时间平衡
- 相比LSTTL逻辑IC功耗显著降低
- HC类型支持2V 至 6V工作电压
- HC类型具有高抗干扰度:在VCC = 5V时，NIL为VCC的30%，NIH为VCC的30%
- HCT类型支持4.5V 至 5.5V工作电压
- HCT类型直接兼容LSTTL输入逻辑，VIL最大值为0.8V，VIH最小值为2V
- HCT类型兼容CMOS输入，在VOL、VOH条件下II ≤ 1μA
