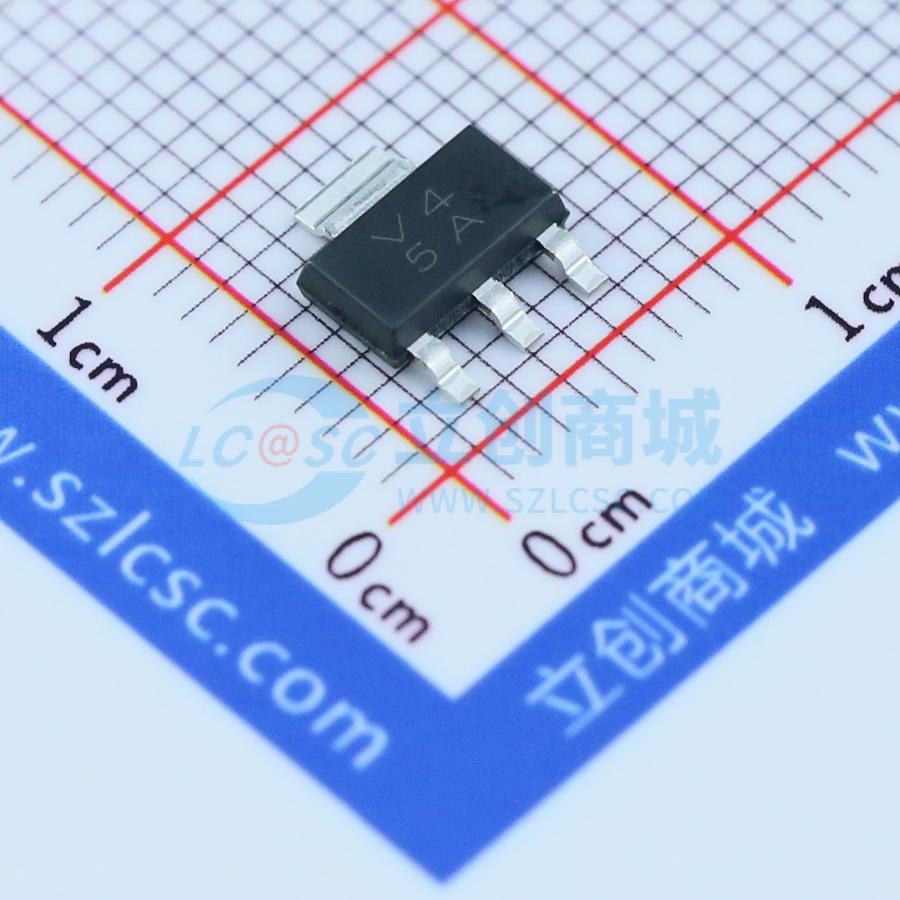

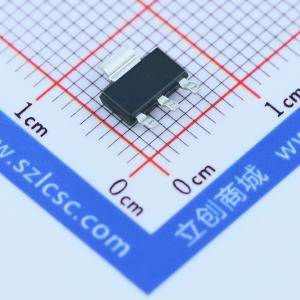

温馨提醒：图片仅供参考，商品以实物为准

TLV1117CDCYR

800mA 15V 线性稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TLV1117 800mA 15V 线性稳压器
品牌名称: TI(德州仪器)
商品型号: TLV1117CDCYR
商品编号: C30052
商品封装: SOT-223-4
包装方式: 编带
商品毛重: 0.288克(g)

商品参数

商品概述

TLV1117是一款正低压差稳压器，旨在提供高达800 mA的输出电流。该器件提供1.5 V、1.8 V、2.5 V、3.3 V、5 V和可调输出电压选项。所有内部电路设计为在低至1 V的输入 - 输出压差下工作。在800 mA时，压差电压最大为1.3 V，在较低负载电流时会降低。 TLV1117设计为与等效串联电阻（ESR）在0.2 Ω至10 Ω之间的钽和铝电解输出电容器配合使用时保持稳定。与PNP型稳压器不同，PNP型稳压器高达10%的输出电流会作为静态电流浪费掉，而TLV1117的静态电流会流入负载，从而提高效率。 TLV1117C器件的工作特性适用于0°C至125°C的虚拟结温范围，而TLV1117I器件的工作特性适用于 - 40°C至125°C的虚拟结温范围。

商品特性

1.5 V、1.8 V、2.5 V、3.3 V、5 V和可调输出电压选项
800 mA输出电流
多个电流水平下的指定压差电压
最大0.2%的线性调整率
最大0.4%的负载调整率

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交26单

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	可调
	工作电压	15V
	输出电压	1.25V~13.7V
	输出电流	800mA
	电源纹波抑制比(PSRR)	75dB@(120Hz)
	压差	1.3V@(800mA)

	属性	参数值
	静态电流(Iq)	10mA
	噪声	0.003%Vout
	特性	过热保护；过流保护
	工作温度	0℃~+125℃@(Tj)
	输出极性	正极
	输出通道数	1
