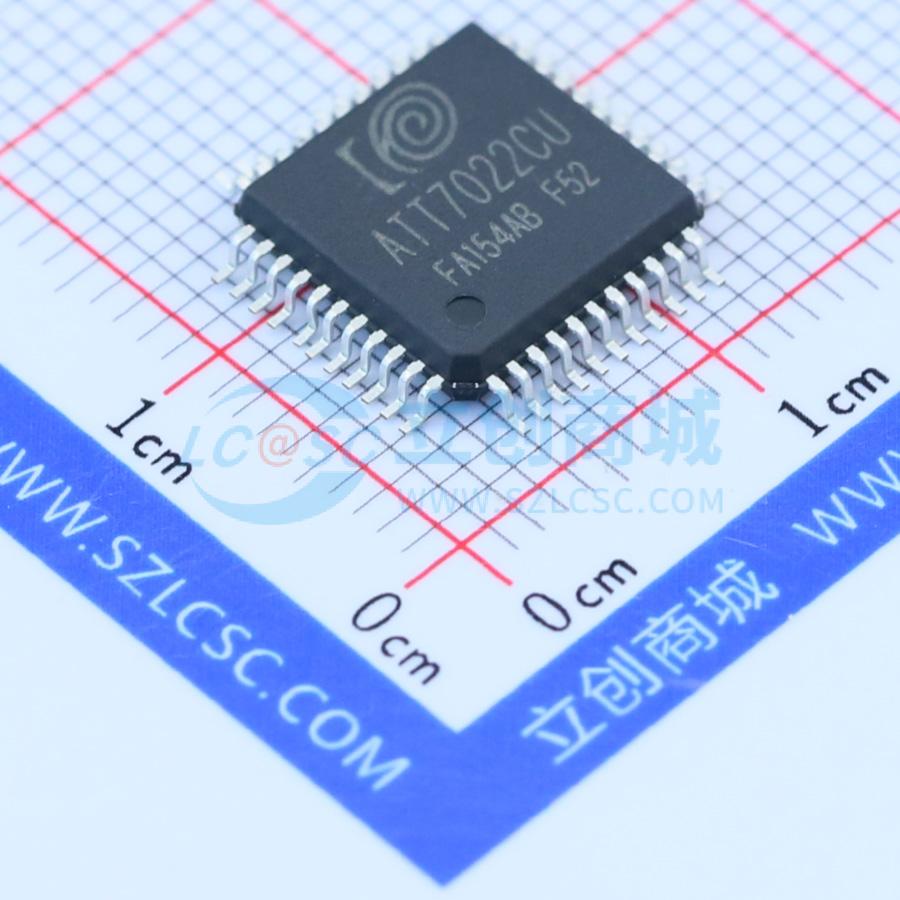

温馨提醒：图片仅供参考，商品以实物为准

ATT7022CU

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: ATT7022是一颗高精度三相电能专用计量芯片，适用于三相三线和三相四线应用。
品牌名称: 钜泉光电
商品型号: ATT7022CU
商品编号: C27654
商品封装: QFP-44(10x10)
包装方式: 托盘
商品毛重: 1.291克(g)

商品参数

商品概述

ATT7022是一颗高精度三相电能专用计量芯片，适用于三相三线和三相四线应用。集成了六路二阶sigma-delta ADC、参考电压电路以及所有功率、能量、有效值、功率因数以及频率测量的数字信号处理等电路。能够测量各相以及合相的有功功率、无功功率、视在功率、有功能量以及无功能量，同时还能测量各相电流、电压有效值、功率因数、相角、频率等参数，充分满足三相复费率多功能电能表的需求。支持全数字域的增益、相位校正，即纯软件校表。有功、无功电能脉冲输出CF1、CF2提供瞬时有功、无功功率信息，可以直接接到标准表，进行误差校正。提供一个SPI接口，方便与外部MCU之间进行计量参数以及校表参数的传递。内部的电压监测电路可以保证加电和断电时正常工作。

商品特性

有功测量满足0.5S/0.2S，支持IEC 687/1036，GB/T 17883 - 1999
无功测量满足2级、3级，支持IEC 1268，GB/T 17882 - 1999
适用三相三线、三相四线
瞬时有功、无功、视在功率，有功、无功能量测量
功率因数、相位、频率、电压和电流有效值测量
同时提供分相以及合相参数
提供相序以及断相检测功能
合相能量累加模式可选(代数加/绝对值相加)
三相四线时提供三相电流向量和之有效值
直接提供有功、无功校表脉冲输出
电表常数可调
起动电流可调
提供正向和反向有功电能数据
反向有功指示功能
提供四象限无功参数
软件调试电表支持增益和相位补偿，小电流非线性补偿
可测量到21次以上谐波的有功和无功功率
具有SPI接口，方便与外部MCU通讯
单+5V供电
采用QFP44封装

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(96个/托盘，最小起订量 1 个)

个

起订量：1 个96个/托盘

总价金额：

￥ 0.00

近期成交25单

	属性	参数值
	商品目录	电能计量芯片
	表计类型	多相电量芯片
	通道数	6
	精度	0.2%
	工作电压	5V

	属性	参数值
	接口类型	SPI
	工作电流	25mA
	工作温度	-40℃~+85℃
	基准电压源温漂	30ppm/℃
	时钟频率(fc)	24.576MHz
