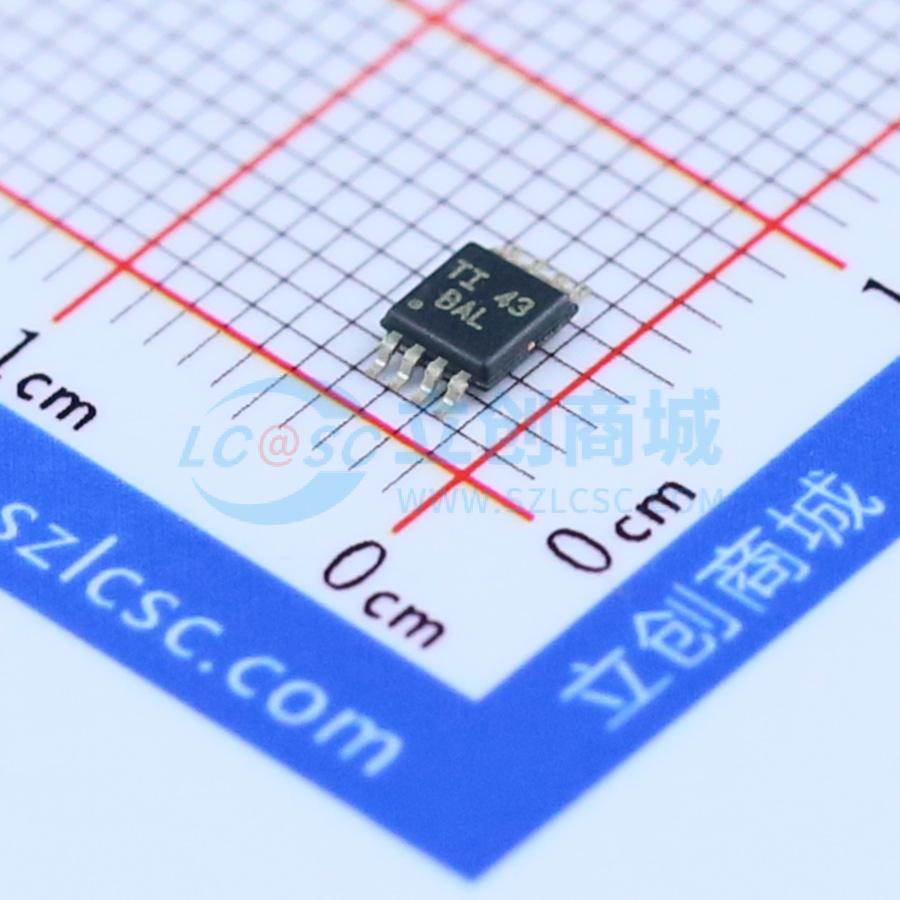

TPA2005D1DGNR

TPA2005D1是一款1.4 W的高效无滤波D类音频功率放大器，采用MicroStar Junior BGA、QFN或MSOP封装，仅需三个外部元件。 其特性包括84%的效率、217 Hz时–71 dB的电源抑制比（PSRR）、增强的射频整流抗扰度以及仅15 mm²的总PCB面积，使TPA2005D1非常适合用于手机。9 ms的快速启动时间且爆音极小，使TPA2005D1非常适合用于PDA应用。 在手机中，听筒、免提扬声器和铃声均可由TPA2005D1驱动。该器件可通过对各功能的信号求和实现独立增益控制，同时将噪声降至仅48 μV_RMS。 TPA2005D1具备短路和热保护功能。

• 在总谐波失真（THD）= 10%（典型值）时，5 V电源驱动8 Ω负载可输出1.4 W功率
• 最长电池续航和最低发热
• 驱动8 Ω扬声器时的效率：400 mW时为84%，100 mW时为79%
• 2.8 mA的静态电流
• 0.5 μA的关断电流
• 能够驱动8 Ω扬声器（2.5 ≤ VDD ≤ 5.5 V）和4 Ω扬声器（2.5 ≤ VDD ≤ 4.2 V）
• 仅需三个外部元件
• 优化的脉宽调制（PWM）输出级无需LC输出滤波器
• 内部产生250 kHz开关频率，无需电容和电阻
• 增强的电源抑制比（217 Hz时为–71 dB）和宽电源电压范围（2.5 V至5.5 V）无需电压调节器
• 全差分设计减少射频整流并无需旁路电容
• 增强的共模抑制比（CMRR）无需两个输入耦合电容
• 节省空间的封装
• 3 mm x 3 mm QFN封装（DRB）
• 2.5 mm x 2.5 mm MicroStar Junior BGA封装（ZQY）
• 3 mm x 5 mm MSOP PowerPAD封装（DGN）
• 若需要关断引脚与1.8 V逻辑兼容，可使用TPA2006D1

• 非常适合无线或蜂窝手机以及PDA
