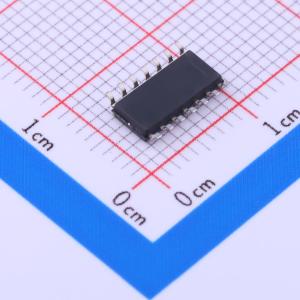

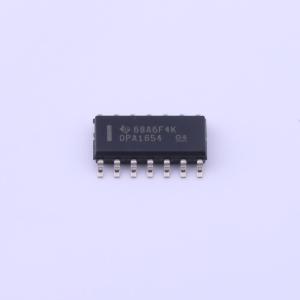

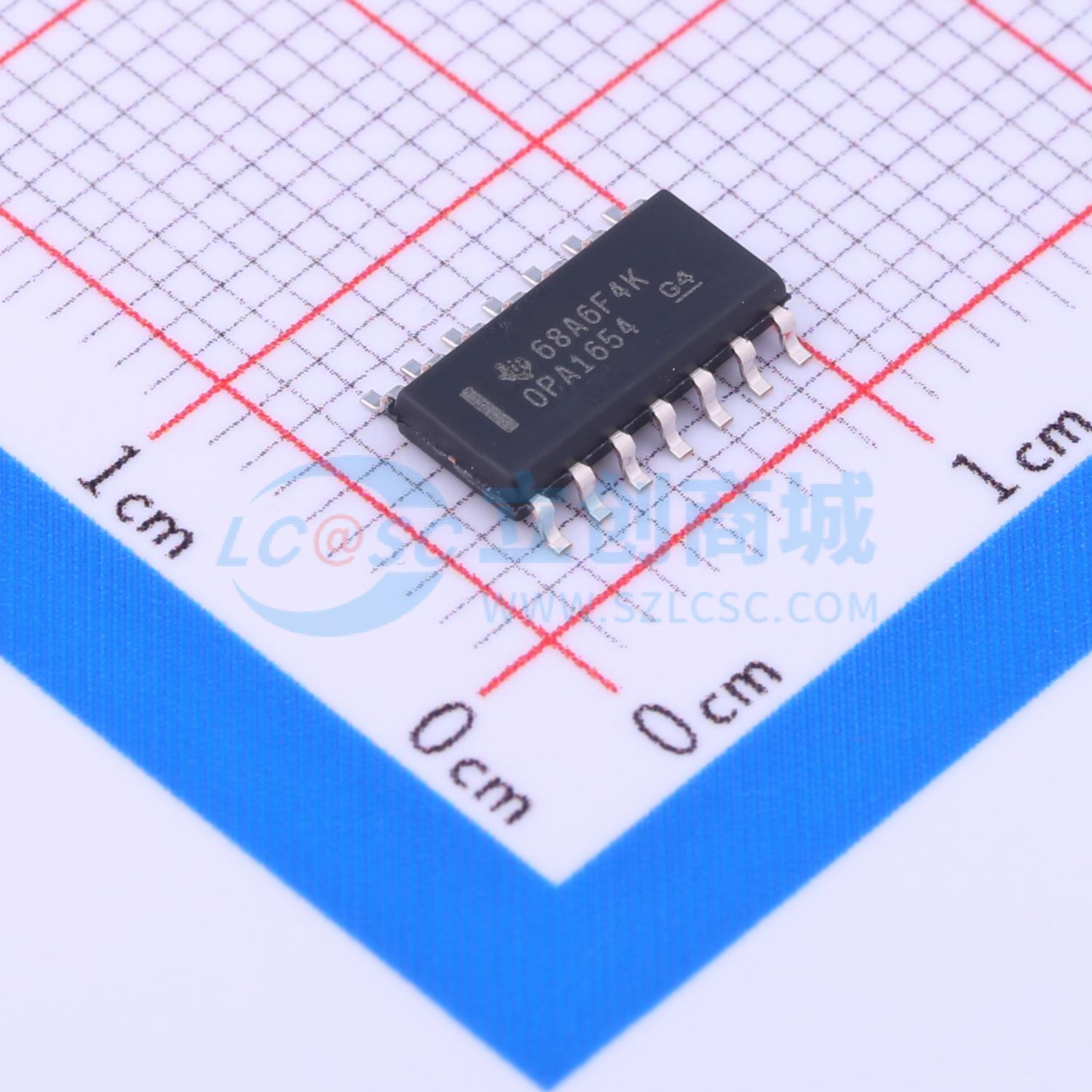

OPA1654AIDR
低噪声和失真通用FET输入音频运算放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- OPA1654 四路 SoundPlus 低噪声和低失真、通用 FET 输入音频运算放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- OPA1654AIDR
- 商品编号
- C30026
- 商品封装
- SOIC-14
- 包装方式
- 编带
- 商品毛重
- 0.264克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 音频功率放大器 | |
| 扬声器通道数 | 四声道 | |
| 工作电压 | 2.25V~18V；-18V~-2.25V | |
| 总谐波失真+噪声(THD+N) | 0.00005% |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 2mA | |
| 工作温度 | -40℃~+85℃ | |
| 电源纹波抑制比(PSRR) | 110dB |
商品概述
OPA1652（双路）和 OPA1654（四路）FET 输入运算放大器实现了低至 4.5 nV/√Hz 的噪声密度，在 1 kHz 时的超低失真率为 0.00005%。OPA1652 和 OPA1654 运算放大器在 2 kΩ 负载下可实现轨到轨输出摆幅，摆幅范围在 800 mV 以内，这增加了净空并最大化了动态范围。这些器件还具备 ±30 mA 的高输出驱动能力。 这些器件的电源电压范围非常宽，为 ±2.25 V 至 ±18 V 或 +4.5 V 至 +36 V，每通道仅消耗 2 mA 的电源电流。OPA1652 和 OPA1654 运算放大器具有单位增益稳定性，在广泛的负载条件下都能提供出色的动态性能。 这些器件还采用了完全独立的电路，即使在过驱动或过载时，也能实现最低的串扰，且通道之间互不干扰。
商品特性
- 低噪声：在 1 kHz 时为 4.5 nV/√Hz
- 低失真：在 1 kHz 时为 0.00005%
- 低静态电流：每通道 2 mA
- 低输入偏置电流：10 pA
- 压摆率：10 V/μs
- 宽增益带宽：18 MHz（G = +1）
- 单位增益稳定
- 轨到轨输出
- 宽电源范围：±2.25 V 至 ±18 V，或 +4.5 V 至 +36 V
- 提供双路和四路版本
- 小封装尺寸：
- 双路：SO-8 和 MSOP-8
- 四路：SO-14 和 TSSOP-14
应用领域
- 模拟和数字混音器
- 音频效果处理器
- 乐器
- 音频/视频接收器
- DVD 和蓝光播放器
- 汽车音响系统
