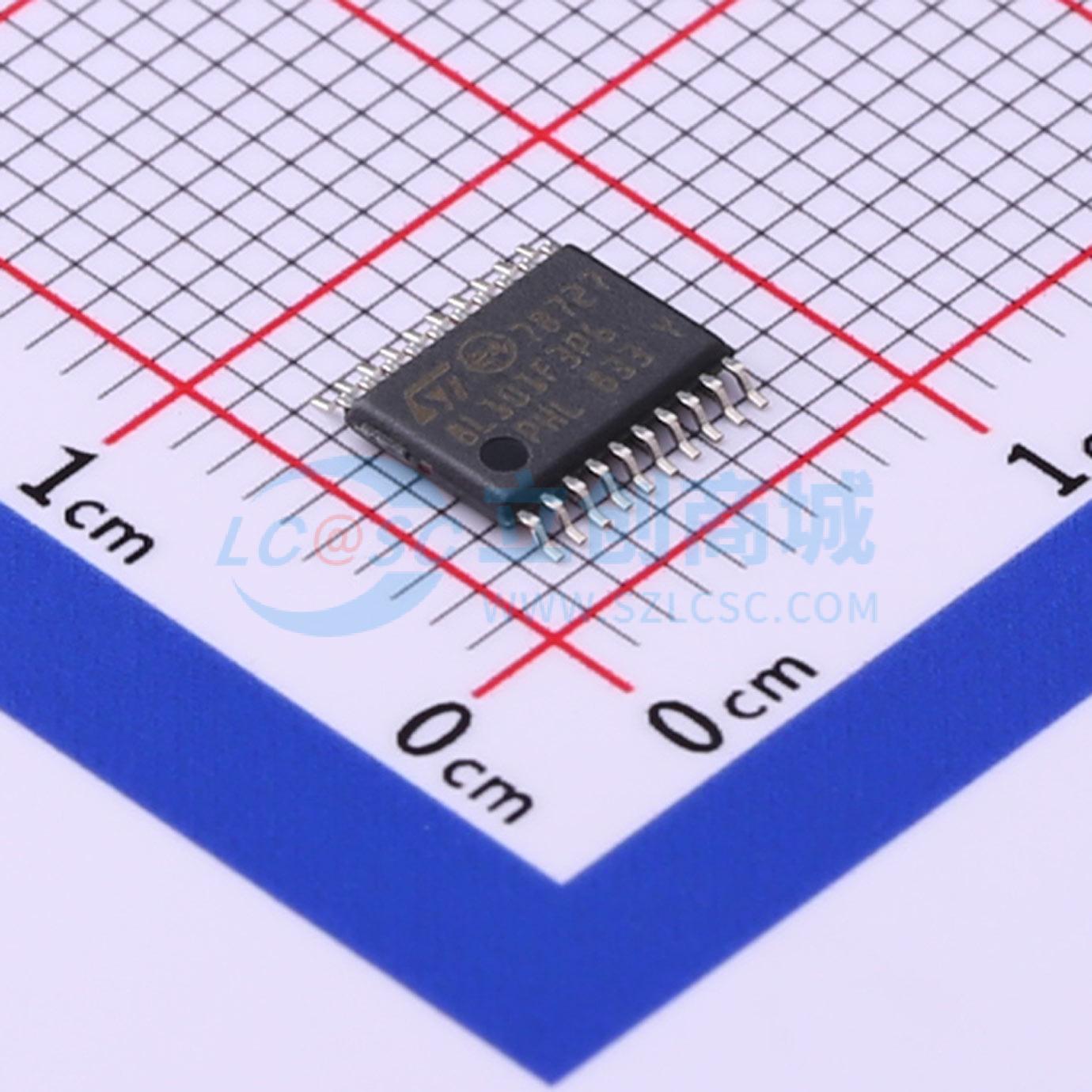

温馨提醒：图片仅供参考，商品以实物为准
STM8L101F3P6
超低功耗8位MCU，具有8 KB Flash、16 MHz CPU和最大2-KB的EEPROM
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 特性：供电电压范围：1.65V至3.6V。 低功耗：Halt模式下为0.3μA，Active-halt模式下为0.8μA，Dynamic Run模式下为150μA/MHz。 STM8内核，最高16 CISC MIPS吞吐量。 温度范围：-40至85℃和125℃。 高达8 Kbytes的闪存程序，包括高达2 Kbytes的数据EEPROM。 纠错码（ECC）
- 品牌名称
- ST(意法半导体)
- 商品型号
- STM8L101F3P6
- 商品编号
- C30044
- 商品封装
- TSSOP-20
- 包装方式
- 管装
- 商品毛重
- 0.216克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 单片机(MCU/MPU/SOC) | |
| CPU内核 | STM8 | |
| CPU最大主频 | 16MHz | |
| CPU位数 | 8 Bit | |
| 程序存储容量 | 8KB | |
| 程序存储器类型 | FLASH |
| 属性 | 参数值 | |
|---|---|---|
| RAM容量 | 1.5KB | |
| EEPROM容量 | 2KB | |
| I/O数量 | 18 | |
| 振荡器类型 | 内置 | |
| 工作电压 | 1.65V~3.6V | |
| 工作温度 | -40℃~+85℃ |
商品概述
这是一款8位超低功耗微控制器，配备最多8千字节Flash、多功能定时器、比较器、USART、SPI和I2C接口。
商品特性
- 供电电压范围：1.65V至3.6V
- 低功耗特性：停机模式0.3μA，主动停机模式0.8μA，动态运行模式150μA/MHz
- 搭载STM8内核，吞吐量最高可达16 CISC MIPS
- 温度范围：-40℃至85℃及125℃
- 存储：最多8千字节Flash程序存储器（含最多2千字节数据EEPROM）；具备纠错码（ECC）；灵活的读写保护模式；支持在应用编程和在线编程；数据EEPROM功能；1.5千字节静态RAM
- 时钟管理：内置16 MHz RC振荡器（快速唤醒时间典型值4μs）；内置低功耗38kHz RC振荡器（驱动IWDG和AWU）
- 复位与供电管理：超低功耗POR/POR；三种低功耗模式：等待、主动停机、停机
- 中断管理：嵌套中断控制器（支持软件优先级控制）；最多29个外部中断源
- I/O接口：最多30个I/O引脚（均可映射到外部中断向量）；具备可编程输入上拉、高灌/拉电流能力及一个LED驱动红外输出
- 外设：两个16位通用定时器（TIM2和TIM3，支持上下计数及2个通道，可作为IC、OC、PWM）；一个8位定时器（TIM4，带7位预分频器）；红外遥控（IR）；独立看门狗；自动唤醒单元；蜂鸣器定时器（支持1、2或4kHz频率）；SPI同步串行接口；高速I2C多主/从模式（400kHz）；带分数波特率发生器的USART；2个比较器（各含4个输入）
- 开发支持：硬件单线接口模块（SWIM，用于快速片上编程和非侵入式调试）；在线仿真（ICE）
- 96位ID
