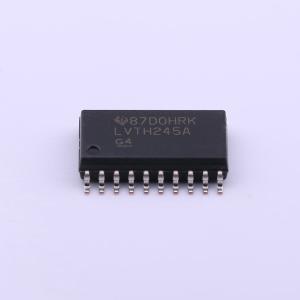

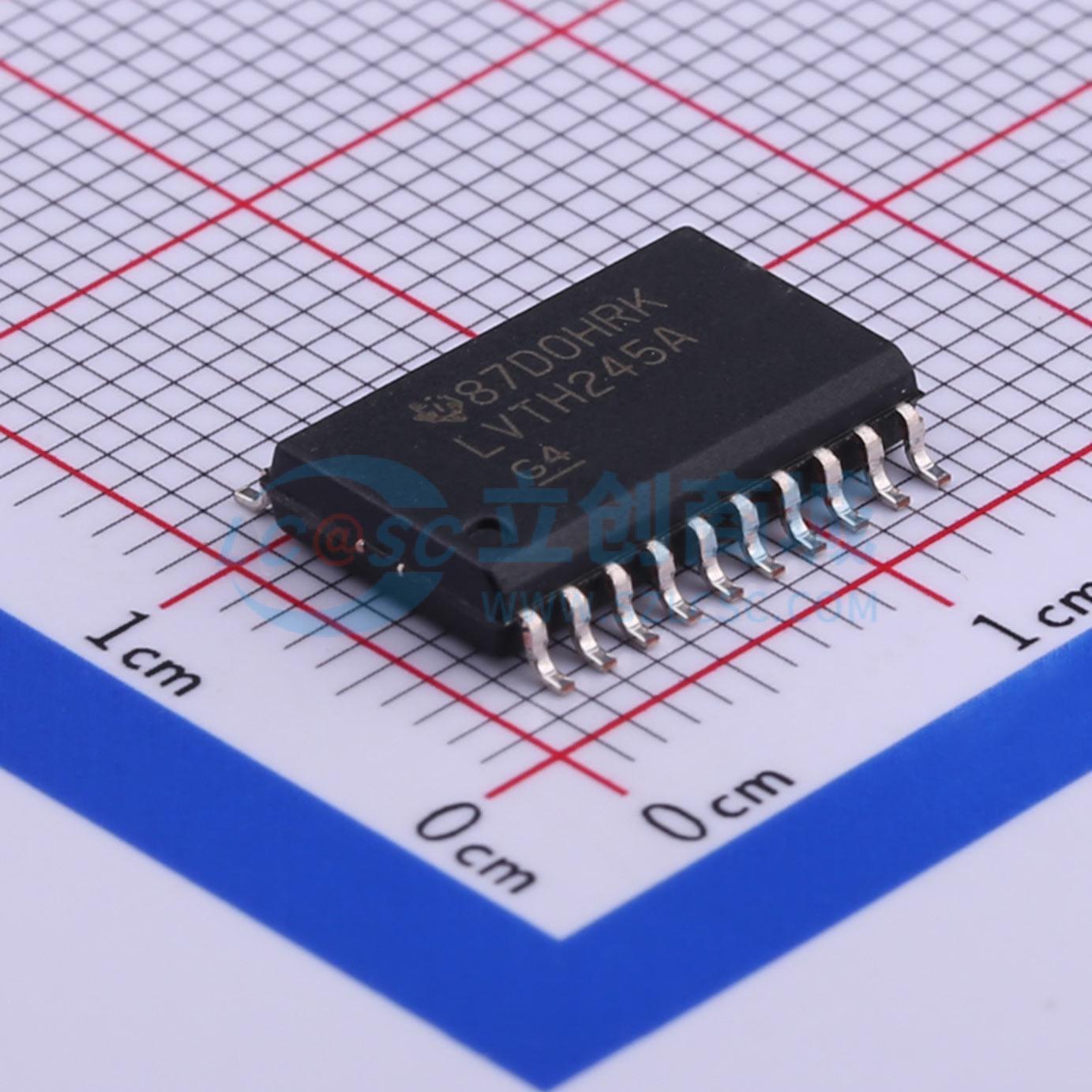

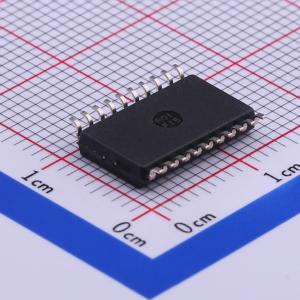

SN74LVTH245ADWR

3.3V八进制总线收发器，具备三态输出，支持混合模式信号操作和非稳压电池供电，适用于热插拔应用

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: SN74LVTH245A 具有三态输出的 3.3V ABT 八通道总线收发器
品牌名称: TI(德州仪器)
商品型号: SN74LVTH245ADWR
商品编号: C27401
商品封装: SOIC-20-300mil
包装方式: 编带
商品毛重: 0.747克(g)

商品参数

	属性	参数值
	灌电流(IOL)	64mA
	拉电流(IOH)	32mA
	系列	74LVTH
	工作温度	-40℃~+85℃
	静态电流(Iq)	5mA
	传播延迟(tpd)	-
	功能特性	热插拔支持；掉电隔离；输出使能；总线保持；电平转换

商品概述

这些八总线收发器专门设计用于低电压（3.3-V）VCC工作，同时具备向5-V系统环境提供TTL接口的能力。这些器件设计用于数据总线之间的异步通信。根据方向控制（DIR）输入端的逻辑电平，可将数据从A总线传输到B总线，或从B总线传输到A总线。可使用输出使能（OE）输入禁用器件，从而有效隔离总线。为了确保上电或掉电期间保持高阻抗状态，OE应通过上拉电阻连接到VCC；电阻的最小值由驱动器的灌流能力决定。有源总线保持电路可将未使用或浮动的数据输入保持在有效逻辑电平。不建议在总线保持电路中使用上拉或下拉电阻。这些器件使用Ioff和上电三态功能，完全针对热插应用进行了规格定义。Ioff电路禁用输出，防止器件掉电时产生破坏性回流电流。上电三态电路在上电和掉电期间将输出置于高阻抗状态，防止驱动器冲突。

商品特性

支持混合模式信号操作（5-V输入和输出电压搭配3.3-V VCC）
支持低至2.7 V的非稳压电池工作
Ioff和上电三态支持热插
数据输入的总线保持功能消除了对外部上拉/下拉电阻的需求
闭锁性能超过JESD 17标准规定的500 mA
ESD保护超过JESD 22标准
2000-V人体模型（A114-A）
200-V机器模型（A115-A）

	属性	参数值
	商品目录	缓冲器/驱动器/收发器
	输入类型	-
	输出类型	三态
	工作电压	2.7V~3.6V
	元件数	1
	每个元件位数	8
	通道类型	双向
