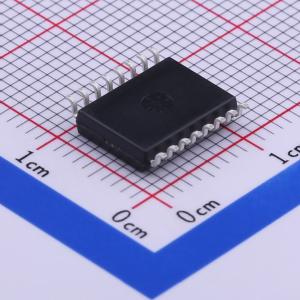

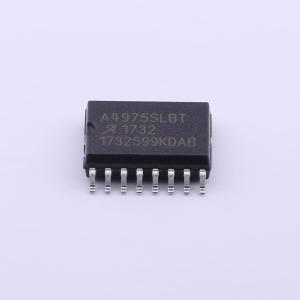

温馨提醒：图片仅供参考，商品以实物为准

A4975SLBTR-T

1.5A 5.5V电机驱动芯片

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: A4975旨在以微步进模式驱动双极步进电机的一个绕组。输出额定连续输出电流可达±1.5 A，工作电压可达50 V。内部脉冲宽度调制（PWM）电流控制与内部三位非线性数模转换器相结合，允许电机电流在整步、半步、四分之一步或八分之一步（微步进）模式下进行控制。非线性增量可减少微步进所需的控制线数量。微步进可提高步进分辨率，并减少低速时的转矩变化和共振问题。内部电路保护包括带迟滞功能的热关断、欠压监测和交叉电流保护。无需特殊的上电时序。 A4975提供两种功率封装供选择；一种是带铜散热片引脚的16引脚双列直插式塑料封装（后缀为‘B’），另一种是带内部熔接引脚的16引脚塑料SOIC封装（后缀为‘LB’）。对于这两种封装样式，散热增强引脚处于地电位，无需电气隔离。两种封装均为无铅（Pb）封装，引脚框架镀层为100%雾锡。
品牌名称: ALLEGRO(美国埃戈罗)
商品型号: A4975SLBTR-T
商品编号: C27399
商品封装: SOIC-16-300mil
包装方式: 编带
商品毛重: 2.7克(g)

商品参数

商品概述

A4975旨在以微步进模式驱动双极步进电机的一个绕组。输出额定连续输出电流可达±1.5 A，工作电压可达50 V。内部脉冲宽度调制（PWM）电流控制与内部三位非线性数模转换器相结合，允许电机电流在整步、半步、四分之一步或八分之一步（微步进）模式下进行控制。非线性增量可减少微步进所需的控制线数量。微步进可提高步进分辨率，并减少低速时的转矩变化和共振问题。内部电路保护包括带迟滞功能的热关断、欠压监测和交叉电流保护。无需特殊的上电时序。 A4975提供两种功率封装供选择；一种是带铜散热片引脚的16引脚双列直插式塑料封装（后缀为‘B’），另一种是带内部熔接引脚的16引脚塑料SOIC封装（后缀为‘LB’）。对于这两种封装样式，散热增强引脚处于地电位，无需电气隔离。两种封装均为无铅（Pb）封装，引脚框架镀层为100%雾锡。

商品特性

±1.5 A连续输出电流
50 V输出电压额定值
内部PWM电流控制
三位非线性DAC
快速、混合快速/慢速和慢速电流衰减模式
内部热关断电路
交叉电流和欠压锁定（UVLO）保护

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(1000个/圆盘，最小起订量 1 个)

个

起订量：1 个1000个/圆盘

总价金额：

￥ 0.00

近期成交14单

	属性	参数值
	商品目录	步进电机驱动芯片
	控制电压	4.5V~5.5V
	电机驱动电压(Vm)	5V~50V
	输出电流	1.5A
	H桥数量	1

	属性	参数值
	驱动类型	双极驱动
	步长细分	8
	集成开关	是
	导通电阻	1.4Ω
	工作温度	-20℃~+85℃
