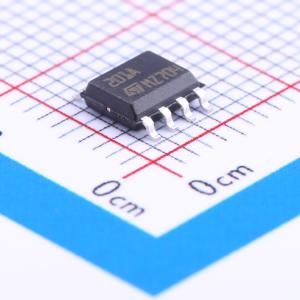

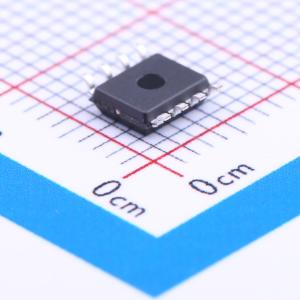

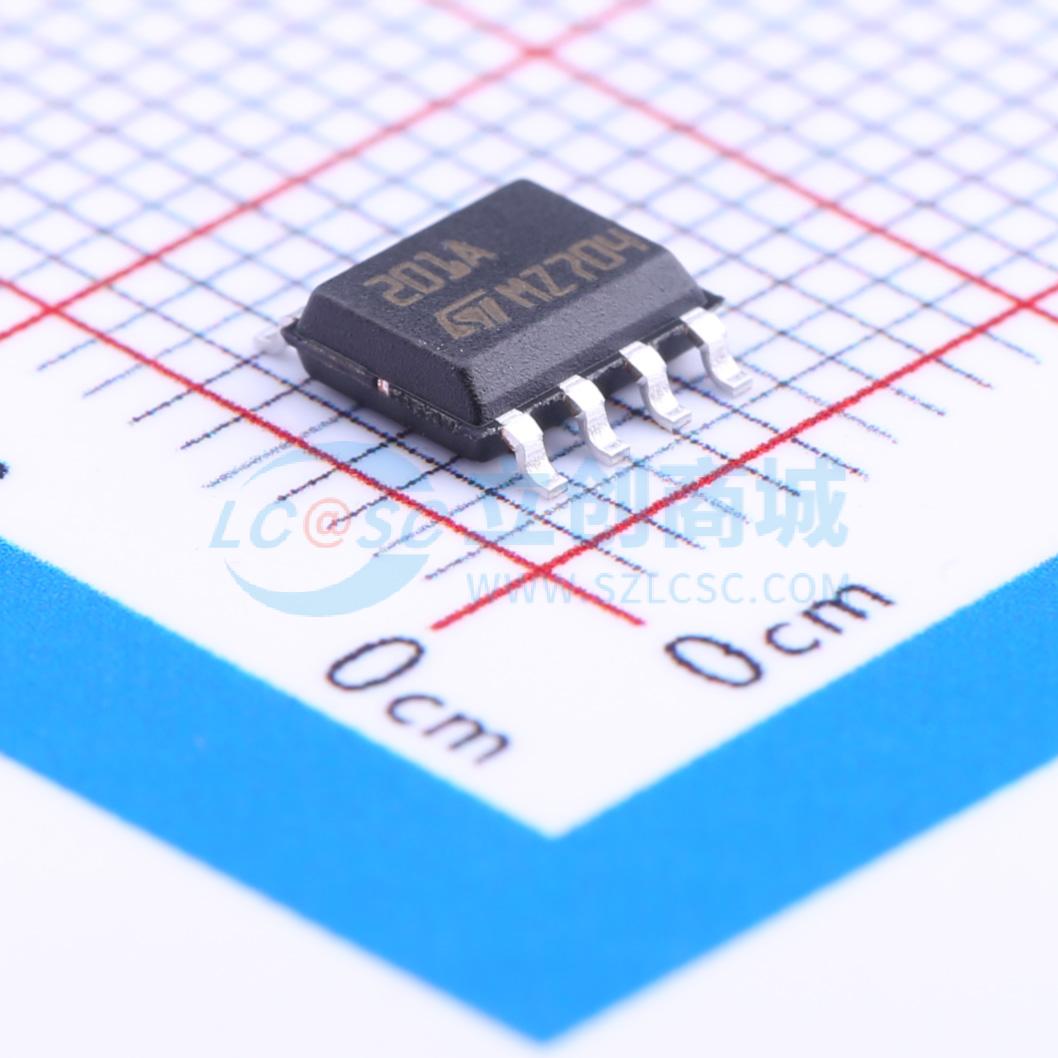

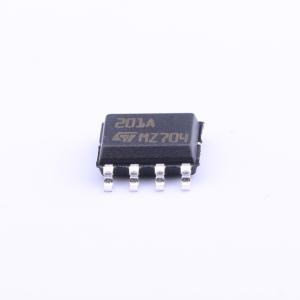

LM201ADT
单路运算放大器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- LM101A是一款通用运算放大器，具备诸多特性：供电电压范围为±5V至±22V，低电流消耗，输入和输出端具备过载保护功能，超出共模范围时不会发生闭锁，使用单个30pF电容即可实现无振荡和补偿。与内部补偿式放大器相比，它的优势在于可根据具体应用调整补偿：轻松实现10V/µs的压摆率和3.5MHz的带宽。
- 品牌名称
- ST(意法半导体)
- 商品型号
- LM201ADT
- 商品编号
- C27392
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.235克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 1 | |
| 轨到轨 | - | |
| 增益带宽积(GBW) | 1MHz | |
| 输入失调电压(Vos) | 2mV | |
| 输入失调电压温漂(Vos TC) | 15uV/℃ | |
| 压摆率(SR) | 10V/us | |
| 输入偏置电流(Ib) | 75nA | |
| 输入失调电流(Ios) | 1.5nA |
| 属性 | 参数值 | |
|---|---|---|
| 输入电压噪声密度(eN) | 25nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 96dB | |
| 静态电流(Iq) | 1.8mA | |
| 输出电流 | 10mA | |
| 工作温度 | -40℃~+105℃ | |
| 单电源电压 | - | |
| 双电源电压(Vee~Vcc) | -22V~22V | |
| 功能特性 | 去补偿稳定 |
商品概述
LM101A是一款通用运算放大器，具有多种特性：供电电压范围为±5V至±22V，电流消耗低，输入和输出具备过载保护，超出共模范围时不会发生latch-up，无振荡，且可通过单个30pF电容进行补偿。与内部补偿放大器相比，它的优势在于补偿可根据特定应用进行定制：可轻松实现10V/μs的压摆率和3.5MHz的带宽。
商品特性
- 输入失调电压：0.7mV、2mV
- 输入偏置电流：25nA、70nA
- 输入失调电流：1.5nA、2nA
- 压摆率：10V/μs（反相放大器配置）
- 供电电压范围：±5V至±22V
- 输入和输出过载保护
- 超出共模范围时无latch-up
- 无振荡
- 单个30pF电容补偿
- 补偿可定制
- 带宽：3.5MHz
应用领域
- 模拟电感
- 正弦波振荡器
- 仪表放大器
- 可变电容倍增器
- 低频方波发生器
- 快速半波整流器
- 隔离大容性负载
- 高输入阻抗快速放大器
- 快速AC/DC转换器
