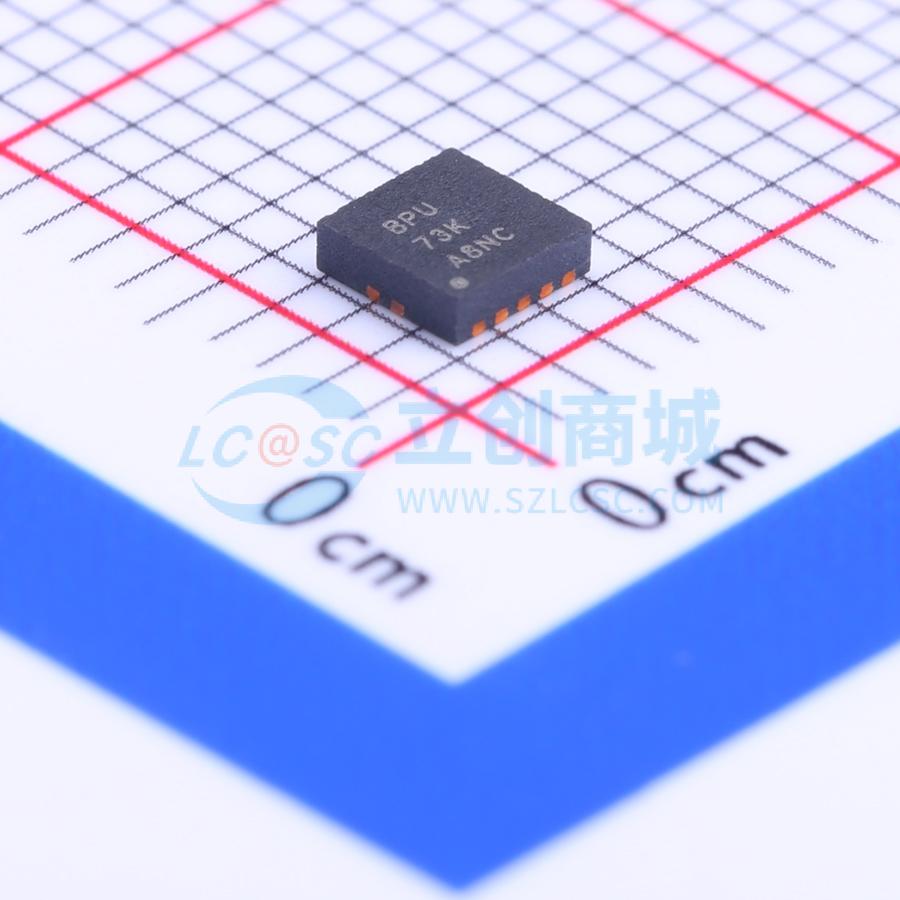

温馨提醒：图片仅供参考，商品以实物为准

TPS63001DRCR

高效率单电感升降压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS63001是一款高效率的单电感升降压转换器,适用于由两节或三节碱性、镍镉或镍氢电池,或单节锂离子或锂聚合物电池供电的产品。该转换器支持固定和可调输出电压选项,最大输出电流可达1200mA。在降压模式下,输出电流可达1200mA（输入电压3.6 V至5.5 V）,在升压模式下,输出电流可达800mA（输入电压大于2.4 V）。该转换器基于固定频率PWM控制器,采用同步整流技术,以实现最高效率。在轻载条件下,转换器进入节能模式以保持高效率。设备静态电流小于50 μA,可在关断模式下断开负载与电池的连接。工作温度范围为-40°C至85°C。
品牌名称: TI(德州仪器)
商品型号: TPS63001DRCR
商品编号: C28060
商品封装: VSON-10-EP(3x3)
包装方式: 编带
商品毛重: 0.18克(g)

商品参数

商品概述

输入电压范围：1.8 V至5.5 V 固定和可调输出电压选项，范围为1.2 V至5.5 V 效率高达96% 降压模式下，3.3 V输出时最大输出电流为1200 mA（输入电压范围：3.6 V至5.5 V）升压模式下，3.3 V输出时最大输出电流为800 mA（输入电压 > 2.4 V）降压和升压模式自动切换器件静态电流小于50 μA 具备省电模式，可在低输出功率时提高效率可强制固定频率运行和同步关断时负载断开过温保护采用小型3 mm×3 mm 10引脚VSON封装（QFN）

商品特性

输入电压范围：1.8 V至5.5 V
固定和可调输出电压选项，范围为1.2 V至5.5 V
效率高达96%
降压模式下，3.3 V输出时最大输出电流为1200 mA（输入电压范围：3.6 V至5.5 V）
升压模式下，3.3 V输出时最大输出电流为800 mA（输入电压 > 2.4 V）
降压和升压模式自动切换
器件静态电流小于50 μA
具备省电模式，可在低输出功率时提高效率
可强制固定频率运行和同步
关断时负载断开
过温保护
采用小型3 mm×3 mm 10引脚VSON封装（QFN）

应用领域

所有两电池和三电池的碱性、镍镉或镍氢电池供电产品，以及单电池锂电池供电产品
便携式音频播放器
智能手机
个人医疗产品
白光LED

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	升降压型
	工作电压	1.8V~5.5V
	输出电压	3.3V
	输出电流	-
	开关频率	1.5MHz
	工作温度	-40℃~+85℃@(TA)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压-升压式
	静态电流(Iq)	50uA
	开关管(内置/外置)	内置
	输出类型	固定
