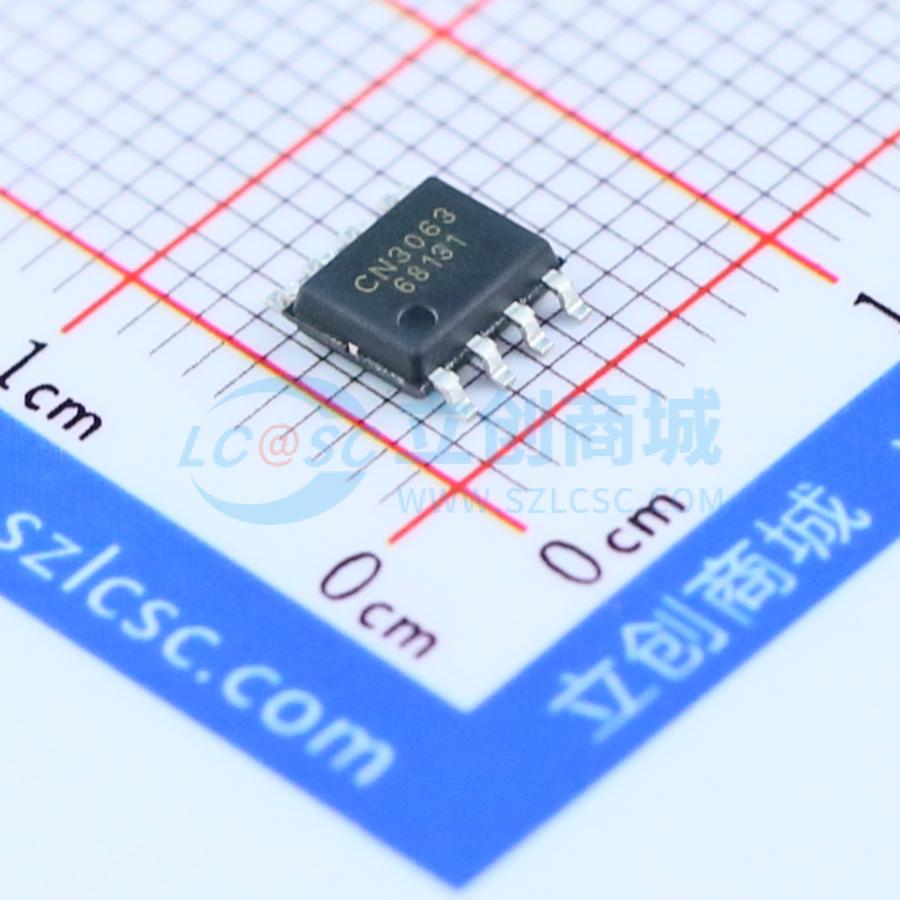

CN3063

太阳能供电系统用锂离子电池充电器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: CN3063 是一款完整的单节锂离子和锂聚合物可充电电池恒流/恒压线性充电器。该器件内置片上功率 MOSFET，无需外部检测电阻和阻断二极管。片上 8 位 ADC 可根据输入电源的输出能力自动调整充电电流，因此 CN3063 非常适合太阳能供电系统
品牌名称: CONSONANCE(上海如韵)
商品型号: CN3063
商品编号: C28078
商品封装: SOIC-8-EP
包装方式: 编带
商品毛重: 0.124克(g)

商品参数

商品概述

CN3063是一款完整的单节锂离子和锂聚合物可充电电池恒流/恒压线性充电器。该器件内置片上功率MOSFET，无需外部检测电阻和阻塞二极管。片上8位ADC可根据输入电源的输出能力自动调整充电电流，因此CN3063非常适合太阳能供电系统。此外，CN3063专为在USB电源规格范围内工作而设计。热反馈可调节充电电流，以在高功率运行或高环境温度期间限制芯片温度。调节电压内部固定为4.2V，精度为1%，也可通过外部电阻进行调整。充电电流可通过单个外部电阻进行编程。当移除输入电源时，CN3063自动进入低功耗睡眠模式，将电池漏电流降至小于3μA。其他特性包括欠压锁定、自动再充电、电池温度检测以及充电/终止指示。CN3063采用热增强型8引脚SOP封装。

商品特性

片上8位ADC可根据输入电源的输出能力自动调整充电电流
适用于太阳能供电系统
片上功率MOSFET
无需外部阻塞二极管或电流检测电阻
预设4.2V调节电压，精度为1%，可通过外部电阻调整
预充电调节，用于激活深度放电电池并在充电初始阶段减少散热
连续可编程充电电流高达600mA
具有热调节功能的恒流/恒压操作，可在无过热风险的情况下最大化充电速率
移除输入电源电压时自动进入低功耗睡眠模式
用于LED或微处理器接口的状态指示
C/10充电终止
自动再充电
电池温度检测
采用SOP8封装
提供无铅版本

应用领域

太阳能供电系统
数码相机
MP3播放器
蓝牙应用
便携式设备充电器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	电池管理
	芯片类型	充电芯片
	工作电压	4.4V~6V
	最大充电电流	600mA
	充电饱和电压	4.2V
	电池类型	锂电池

	属性	参数值
	电池节数	1
	工作温度	-40℃~+85℃
	电池温度检测	支持
	0V电池充电	支持
	静态电流(Iq)	3uA
