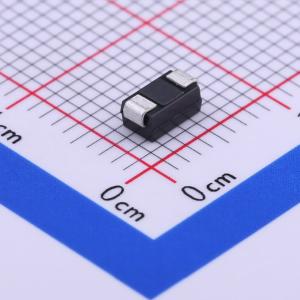

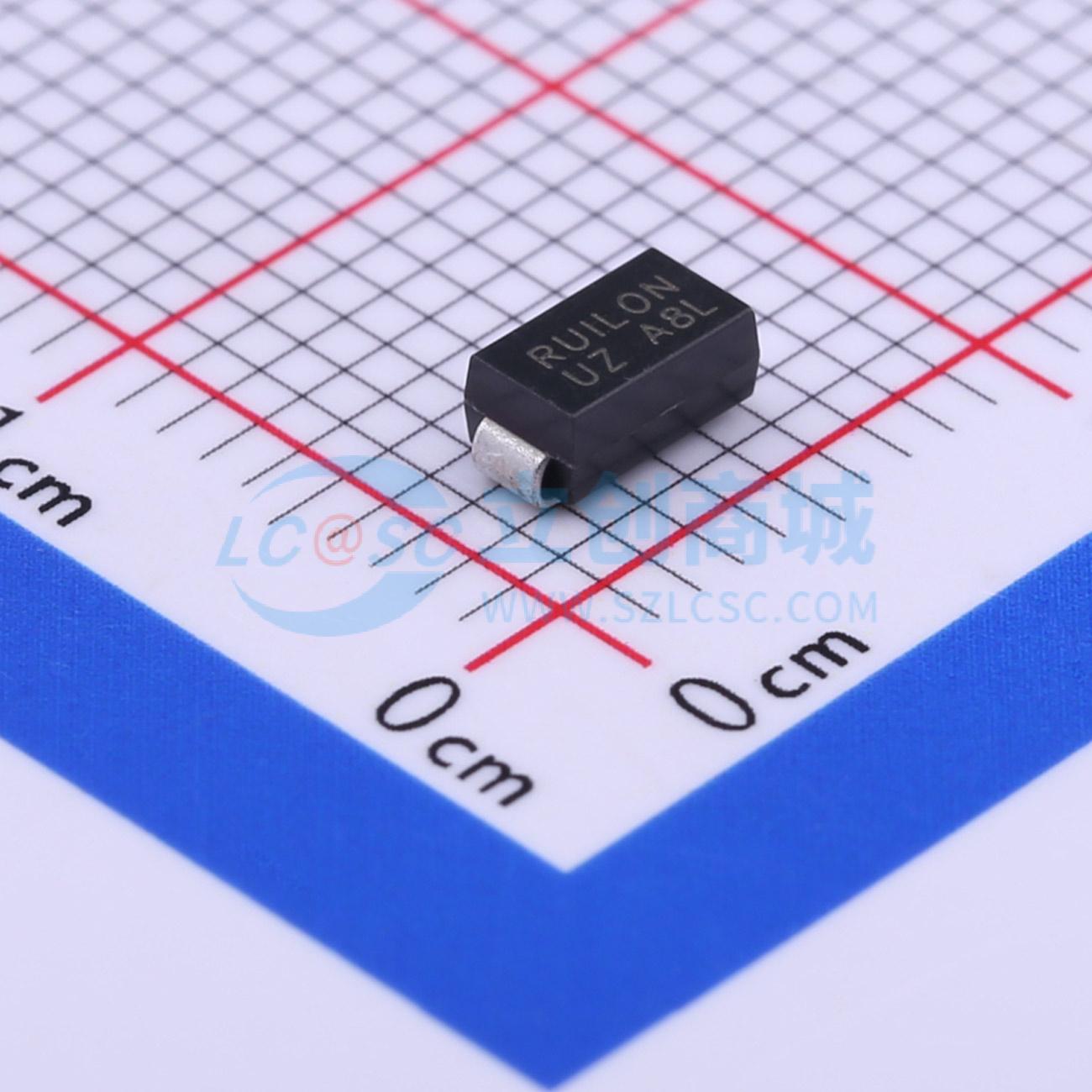

温馨提醒：图片仅供参考，商品以实物为准
SMAJ24CA
双向TVS 24V截止 峰值脉冲电流：10.3A@10/1000us
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SMAJ 系列专为保护敏感电子设备免受雷击和其他瞬态电压事件引起的电压瞬变影响而设计。
- 品牌名称
- RUILON(瑞隆源)
- 商品型号
- SMAJ24CA
- 商品编号
- C28092
- 商品封装
- DO-214AC(SMA)
- 包装方式
- 编带
- 商品毛重
- 0.1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 24V | |
| 钳位电压 | 38.9V | |
| 峰值脉冲电流(Ipp) | 10.3A@10/1000us | |
| 峰值脉冲功率(Ppp) | 400W@10/1000us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压(VBR) | 30.7V | |
| 反向电流(Ir) | 1uA | |
| 工作温度 | -55℃~+150℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | TVS |
商品概述
SMAJ 系列专为保护敏感电子设备免受雷击和其他瞬态电压事件引起的电压瞬变影响而设计。
商品特性
- 快速响应时间
- 低增量浪涌电阻
- 雾锡无铅电镀
- 无卤素且符合 RoHS 标准
- 在 10V 以上时典型反向电流小于 1μA
- 与工业标准封装 DO-214AC 兼容
- 适用于表面贴装应用，可优化电路板空间
- 依据 IEC 61000-4-2（IEC801-2）标准对数据线进行静电放电（ESD）保护
- 依据 IEC 61000-4-4（IEC801-4）标准对数据线进行电快速瞬变脉冲群（EFT）保护
- 在 10/1000μs 波形下具有 400W 的峰值脉冲功率能力，重复率（占空比）：0.01%
