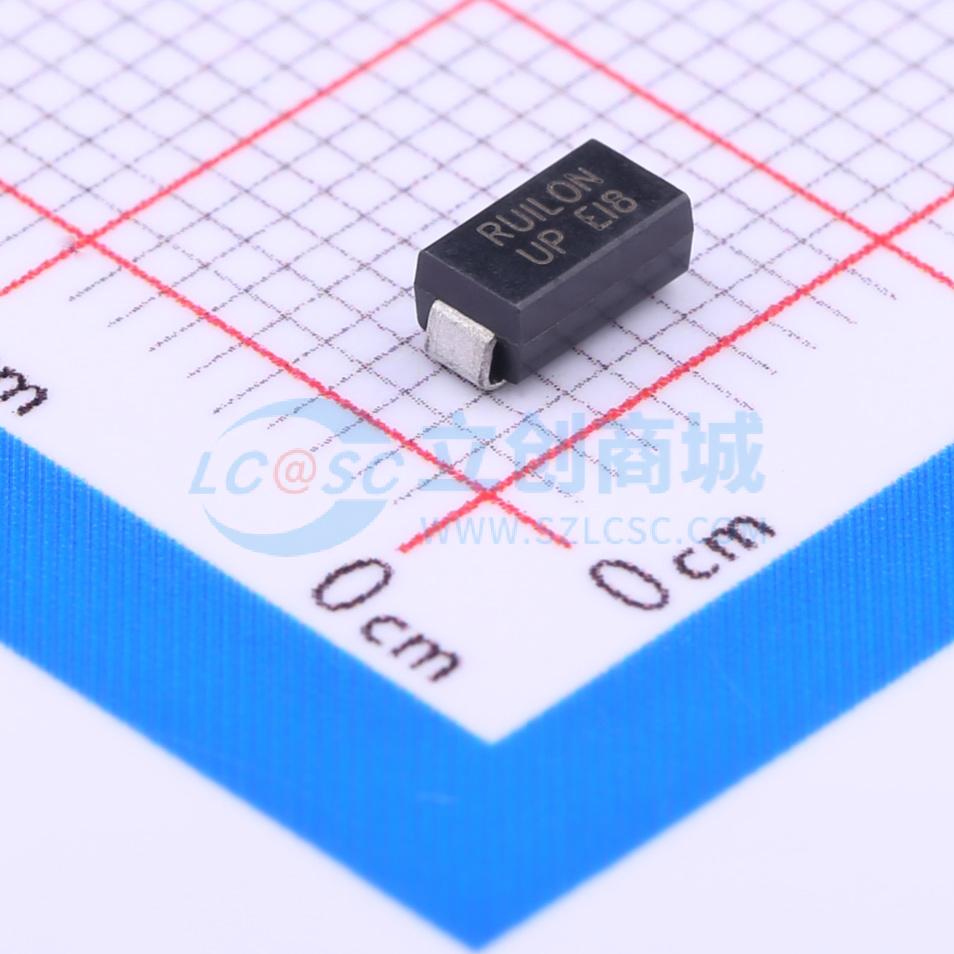

温馨提醒：图片仅供参考，商品以实物为准
SMAJ16CA
双向TVS 16V截止 峰值脉冲电流：15.3A@10/1000us
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SMAJ 系列专为保护敏感电子设备免受雷击和其他瞬态电压事件引起的电压瞬变影响而设计。
- 品牌名称
- RUILON(瑞隆源)
- 商品型号
- SMAJ16CA
- 商品编号
- C29679
- 商品封装
- DO-214AC(SMA)
- 包装方式
- 编带
- 商品毛重
- 0.1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 16V | |
| 钳位电压 | 26V | |
| 峰值脉冲电流(Ipp) | 15.3A@10/1000us | |
| 峰值脉冲功率(Ppp) | 400W@10/1000us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压(VBR) | 20.5V | |
| 反向电流(Ir) | 1uA | |
| 工作温度 | -55℃~+150℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | TVS |
商品概述
SMAJ系列专为保护敏感电子设备免受雷击和其他瞬态电压事件引起的电压瞬变而设计。
商品特性
- 快速响应时间
- 低增量浪涌电阻
- 哑光镀锡无铅
- 无卤且符合RoHS标准
- 10V以上典型反向电流小于1μA
- 符合J-STD-020标准的MSL 1级
- 与工业标准封装DO-214AC兼容
- 适用于表面贴装应用，以优化电路板空间
- 在10/1000μs波形下具有400W的峰值脉冲功率能力，重复率（占空比）为0.01%
- 高温焊接：端子处260°C/10秒
