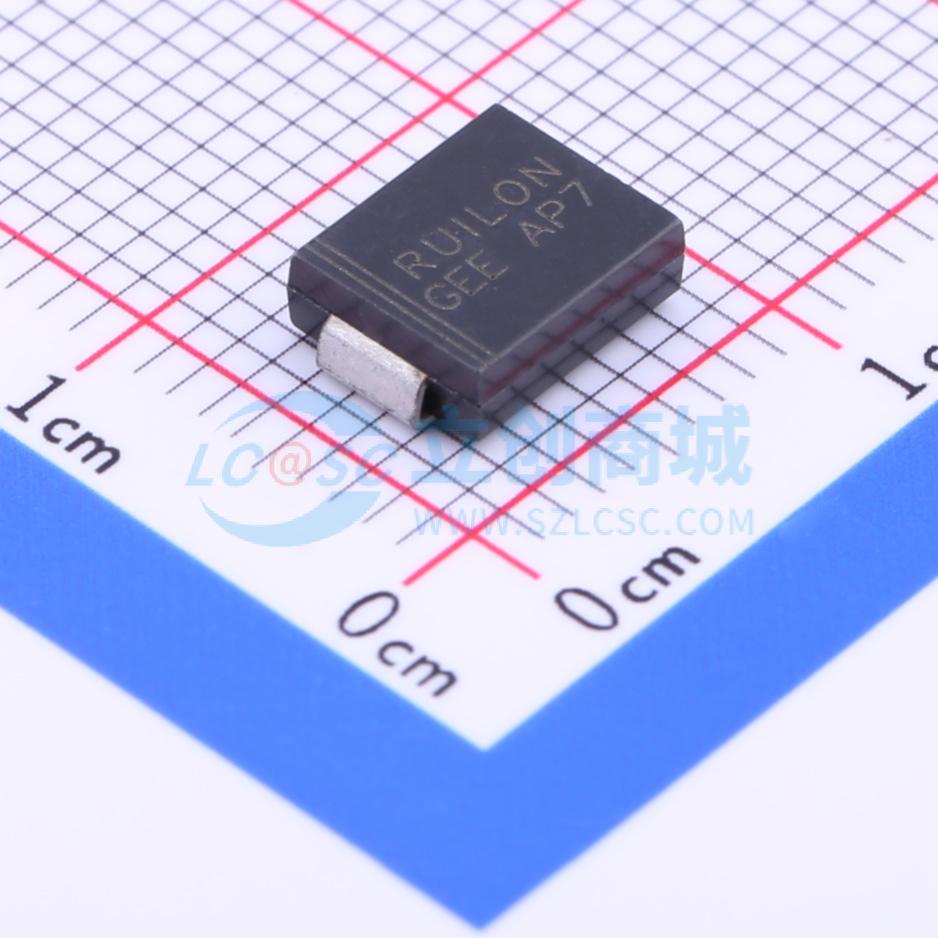

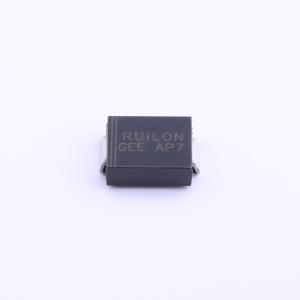

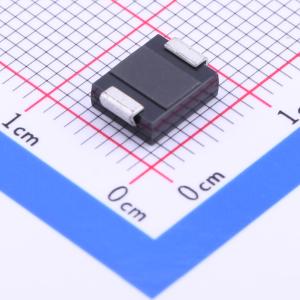

SMCJ12A
单向TVS 12V截止 峰值浪涌电流：75.4A@10/1000us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- VBR=13.3V， Vc=19.9V， Ipp=75.4A 单向
- 品牌名称
- RUILON(瑞隆源)
- 商品型号
- SMCJ12A
- 商品编号
- C33269
- 商品封装
- DO-214AB(SMC)
- 包装方式
- 编带
- 商品毛重
- 0.398克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 12V | |
| 钳位电压 | 19.9V | |
| 峰值脉冲电流(Ipp) | 75.4A@10/1000us |
| 属性 | 参数值 | |
|---|---|---|
| 峰值脉冲功率(Ppp) | 1.5kW@10/1000us | |
| 击穿电压 | 15.3V | |
| 反向电流(Ir) | 5uA | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | TVS |
商品特性
- 无卤素
- 符合RoHS标准
- 典型最大温度系数
- VBR = 0.1%xVBR（25°C时）× ΔT
- DO-214AB封装的玻璃钝化芯片结
- 在10×1000μs波形下，峰值脉冲功率达1500W，重复率（占空比）：0.01%
- 响应速度快：从0V到最小击穿电压（BV min）通常小于1.0ps
- 出色的钳位能力
- 增量浪涌电阻低
- 典型反向电流（IR）在12V以上小于5μA
- 保证高温焊接：260°C/40秒/0.375"（9.5mm）引脚长度，5磅（2.3kg）拉力
- 塑料封装通过美国保险商实验室（UL）94V-0阻燃等级认证
应用领域
- I/O接口保护
- VCC总线保护
- 电信领域其他易损电路保护
- 计算机领域其他易损电路保护
- 工业领域其他易损电路保护
- 消费电子领域其他易损电路保护
