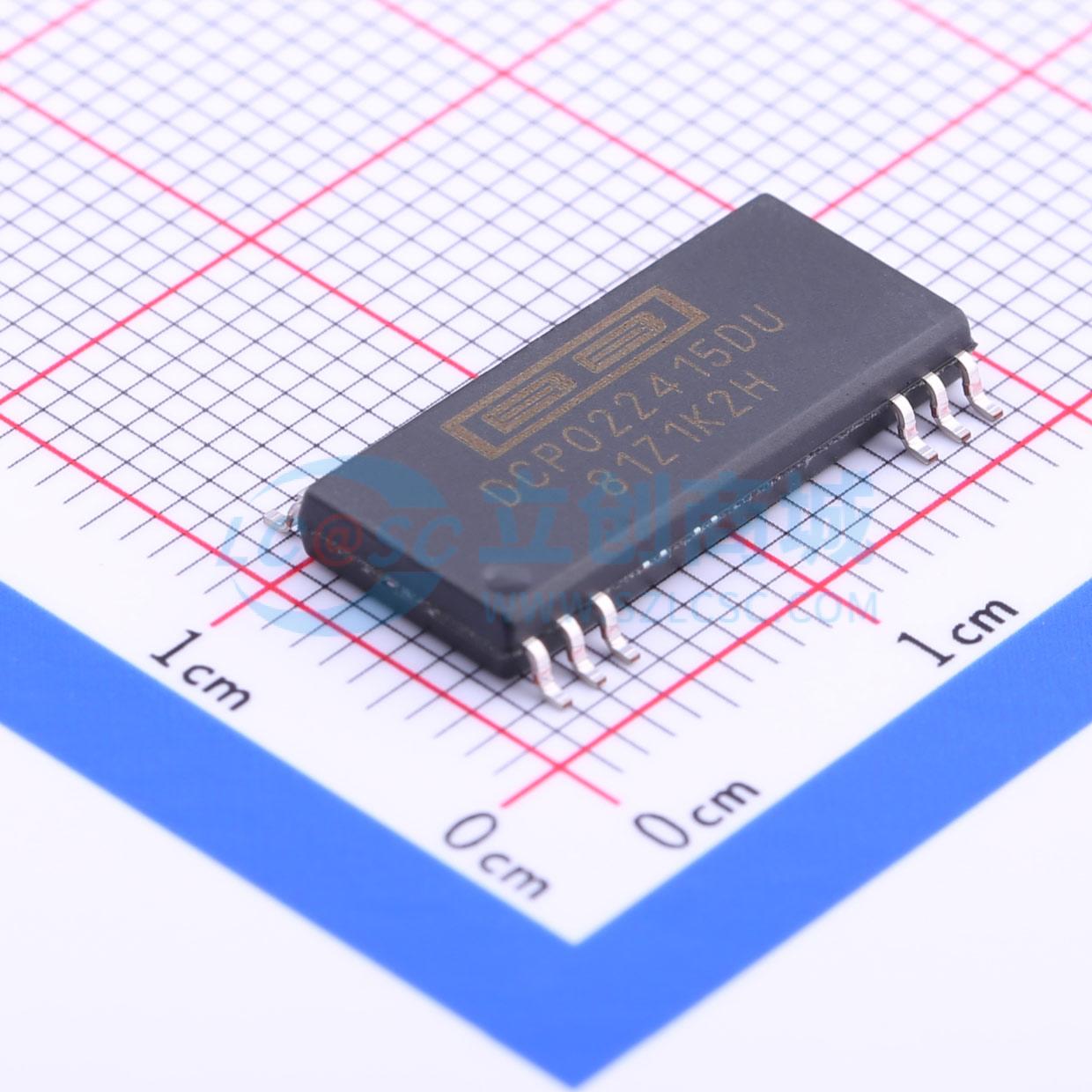

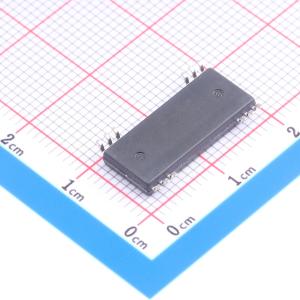

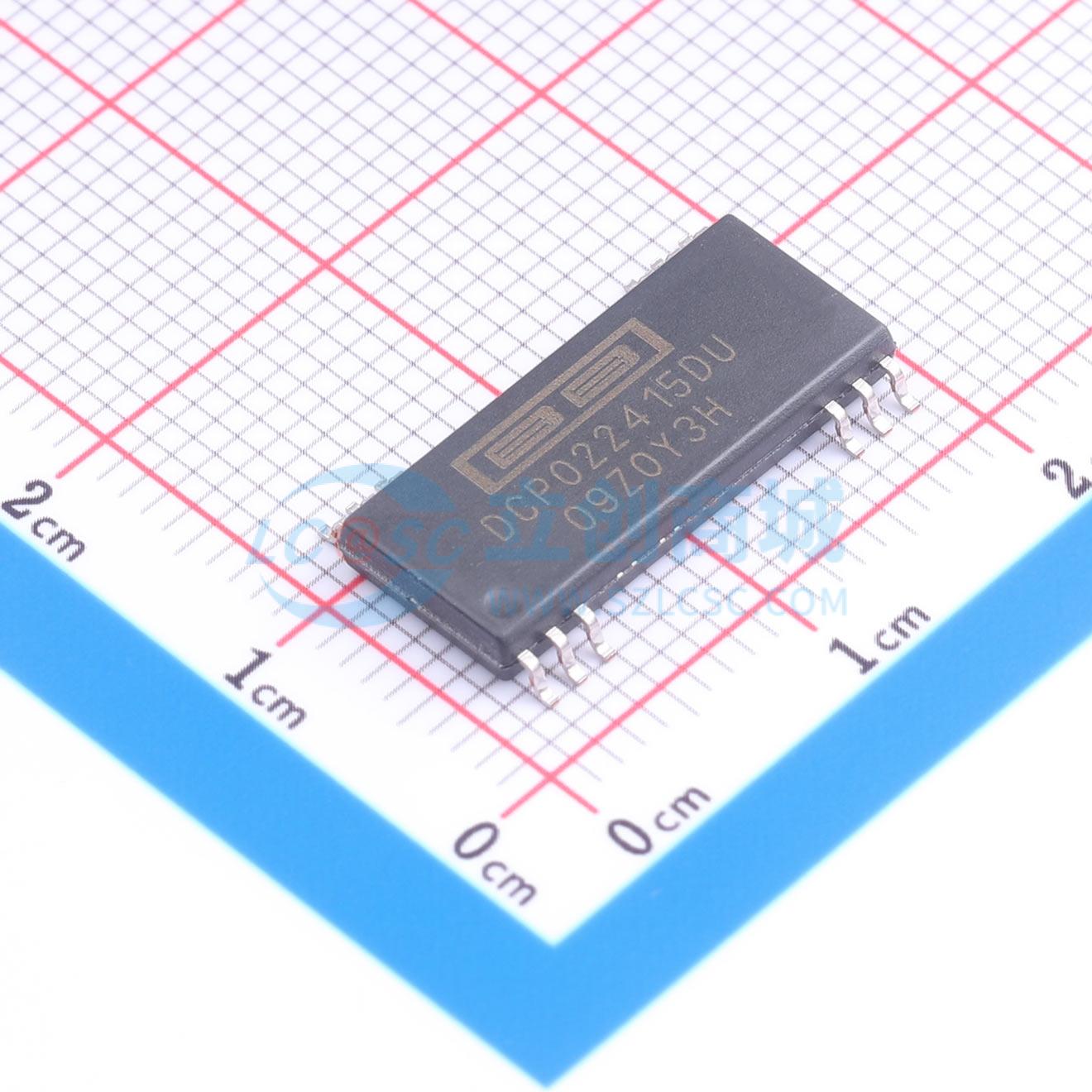

温馨提醒：图片仅供参考，商品以实物为准

DCP022415DU

2W隔离式非稳压DC/DC转换模块，具备输出禁用和开关频率同步功能，适用于信号路径隔离

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: DCP022415D 微型 2W 隔离式非稳压直流/直流转换器
品牌名称: TI(德州仪器)
商品型号: DCP022415DU
商品编号: C33308
商品封装: SOP-12-300mil
包装方式: 编带
商品毛重: 1.16克(g)

商品参数

	属性	参数值
	商品目录	隔离电源模块
	类型	-
	输出通道数	2
	输出功率	2W
	工作电压(Vin)	21.6V~26.4V
	转换效率	79%
	输出电压(Vout)	±15V
	输出电流(最大值)	133mA
	最大容性负载	-
	隔离电压(Vrms)	1kV

商品概述

DCP02系列是一组2W、隔离式、非稳压DC/DC转换模块。DCP02系列器件所需的外部元件极少，且具备片上器件保护功能，还提供输出禁用和开关频率同步等额外特性。这些特性与小尺寸的结合，使DCP02系列器件适用于广泛的应用场景，也是需要信号路径隔离的应用中易于使用的解决方案。 DCP02可从5V、12V、15V或24V输入源提供高达2W的隔离式、非稳压输出功率，典型效率高达89%。这种效率通过高度集成的封装技术以及定制功率级和控制器件的实现来达成。DCP02器件仅规定用于工作隔离。电路设计采用先进的BiCMOS/DMOS工艺。

商品特性

1kV隔离（工作）
器件间同步
符合EN55022 B级EMC性能
UL1950认可元件
7引脚PDIP和12引脚SOP封装

应用领域

信号路径隔离
接地环路消除
数据采集
工业控制与仪表
测试设备

	属性	参数值
	功能特性	外部时钟同步；短路保护；过热保护
	工作温度	-40℃~+85℃
	开关频率	400kHz
	静态电流	16mA
	纹波噪声	20mVp-p
	长度	-
	宽度	-
	高度	-
	稳压类型	非稳压型
