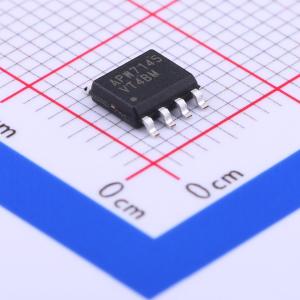

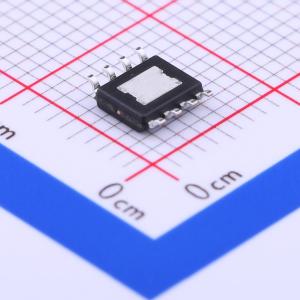

APW7145KAI-TRG
3A同步整流降压转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- APW7145是一款3A同步整流降压转换器,具有宽输入电压范围（4.3V到14V）,可调节输出电压（0.8V到VIN）,内置55mΩ功率MOSFET,支持自动跳过/脉宽调制模式操作,提供多种保护功能,包括欠压、过压、过温保护等。
- 品牌名称
- ANPEC(茂达电子)
- 商品型号
- APW7145KAI-TRG
- 商品编号
- C27391
- 商品封装
- SOIC-8-EP
- 包装方式
- 编带
- 商品毛重
- 0.225克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4.3V~14V | |
| 输出电压 | - | |
| 输出电流 | 3A | |
| 开关频率 | 500kHz | |
| 工作温度 | -40℃~+85℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | - | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
APW7145是一款3A同步整流降压转换器，集成了55mΩ功率MOSFET。APW7145采用电流模式控制方案设计，可将4.3V至14V的宽输入电压转换为0.8V至输入电压（VIN）可调的输出电压，提供出色的输出电压调节能力。 为了在所有负载电流范围内实现高效率，APW7145具备自动跳脉冲/脉宽调制（Skip/PWM）模式操作。在轻负载时，该集成电路（IC）工作在跳脉冲模式，保持恒定的最小电感峰值电流，以降低开关损耗。在重负载时，IC工作在PWM模式，电感峰值电流由补偿（COMP）电压设定，以提供高效率和出色的输出电压调节能力。 APW7145还在单个封装中集成了上电复位、软启动、软关断和全面保护功能（欠压、过压、过温及限流）。在关断模式下，电源电流降至3μA以下。 该器件提供SOP - 8P和DFN4x4 - 8封装，使用最少的外部元件和印刷电路板（PCB）面积，提供了非常紧凑的系统解决方案。
商品特性
- 宽输入电压范围：4.3V至14V
- 输出电流高达3A
- 输出电压可调范围：0.8V至输入电压（VIN），系统精度±2%
- 集成55mΩ功率MOSFET
- 高效率，可达95%
- 自动跳脉冲/脉宽调制（Skip/PWM）模式操作
- 电流模式操作，易于进行反馈补偿
- 使用低等效串联电阻（ESR）输出电容时保持稳定
- 快速的负载/线路瞬态响应
- 上电复位监控
- PWM模式下固定500kHz开关频率
- 内置数字软启动和软关断功能
- 带频率折返的限流保护
- ±123%过压保护
- 打嗝模式50%欠压保护
- 过温保护
- 关断模式下静态电流为 - 3μA
- SOP - 8P和紧凑的4mmx4mm DFN - 8（DFN4x4 - 8）封装
- 提供无铅和环保器件（符合RoHS标准）
应用领域
- 低价笔记本电脑（OLPC）、超移动个人计算机（UMPC）
- 笔记本电脑
- 手持便携式设备
- 需要高效率和3A输出电流的降压转换器
