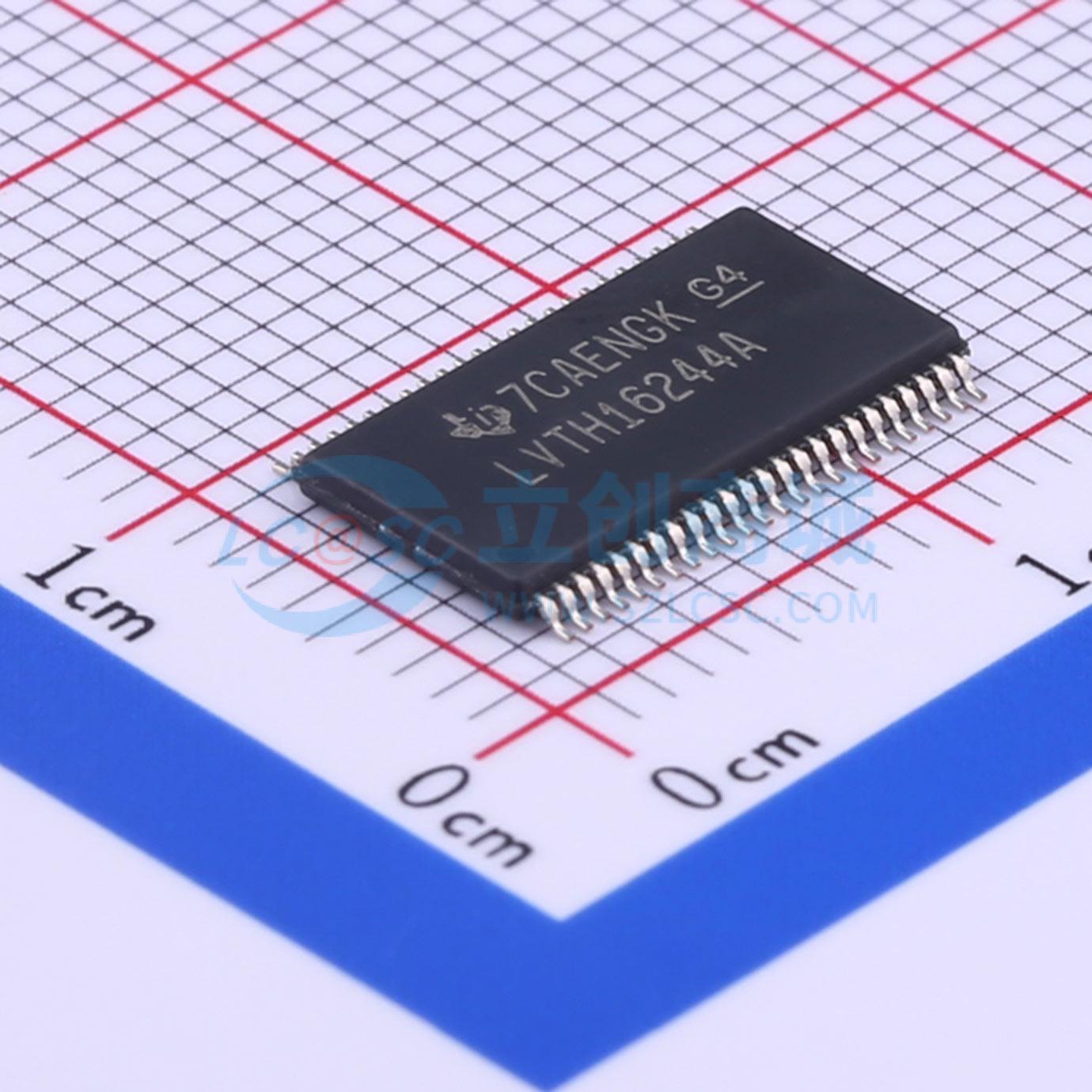

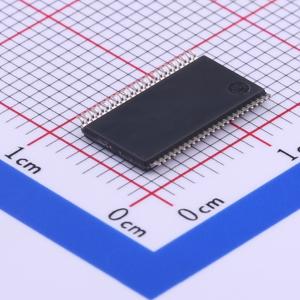

温馨提醒：图片仅供参考，商品以实物为准

SN74LVTH16244ADGGR

3.3-V ABT 16位缓冲器/驱动器，带三态输出

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: SN74LVTH16244A 具有 TTL 兼容型 CMOS 输入和三态输出的 16 通道、2.7V 至 3.6V 缓冲器
品牌名称: TI(德州仪器)
商品型号: SN74LVTH16244ADGGR
商品编号: C27389
商品封装: TSSOP-48-6.2mm
包装方式: 编带
商品毛重: 0.427克(g)

商品参数

	属性	参数值
	灌电流(IOL)	64mA
	拉电流(IOH)	32mA
	系列	74LVTH
	工作温度	-40℃~+85℃
	静态电流(Iq)	190uA
	传播延迟(tpd)	2.3ns@3.3V,50pF
	功能特性	热插拔支持；掉电隔离；输出使能；总线保持

商品概述

LVTH16244A器件是16位缓冲器和线路驱动器，设计用于3.3V低电压VCC工作，同时具备为5V系统环境提供TTL接口的能力。该器件可用作四个4位缓冲器、两个8位缓冲器或一个16位缓冲器，提供原码输出和对称的低电平有效输出使能输入。有源总线保持电路可将未使用或未驱动的输入维持在有效逻辑状态，不建议总线保持电路配合上拉或下拉电阻使用。当VCC处于0V~1.5V之间时，器件在上下电过程中处于高阻抗状态；为确保1.5V以上也保持高阻抗状态，输出使能应通过上拉电阻接VCC，电阻的最小值由驱动器的灌流能力决定。该器件采用Ioff和上电三态设计，可完全满足热插拔应用要求，Ioff电路关断输出，可防止器件掉电时产生有害的回流电流，上电三态电路令输出在上下电过程中处于高阻抗状态，避免驱动冲突。该器件有多种封装可选，包括WD、DGG、DGV、DL、GQL、ZQL、GRD、ZRD。

商品特性

采用先进BiCMOS工艺设计，支持3.3V工作，静态功耗低
支持混合模式信号操作，可在3.3V VCC下实现5V输入输出电压
支持低至2.7V的非稳压电池工作
在VCC=3.3V，TA=25℃时，典型输出接地反弹<0.8V
具备Ioff和上电三态功能，支持热插拔
数据输入带有总线保持功能，无需外部上拉/下拉电阻
闩锁性能超过500mA，符合JESD 17标准
ESD防护性能符合JESD 22标准，人体模型可达2000V，机器模型可达200V

应用领域

用作系统缓冲器与线路驱动器
用于3.3V系统与5V系统的TTL接口转换
适用于热插拔应用场景

	属性	参数值
	商品目录	缓冲器/驱动器/收发器
	输入类型	-
	输出类型	三态
	工作电压	2.7V~3.6V
	元件数	4
	每个元件位数	4
	通道类型	单向
