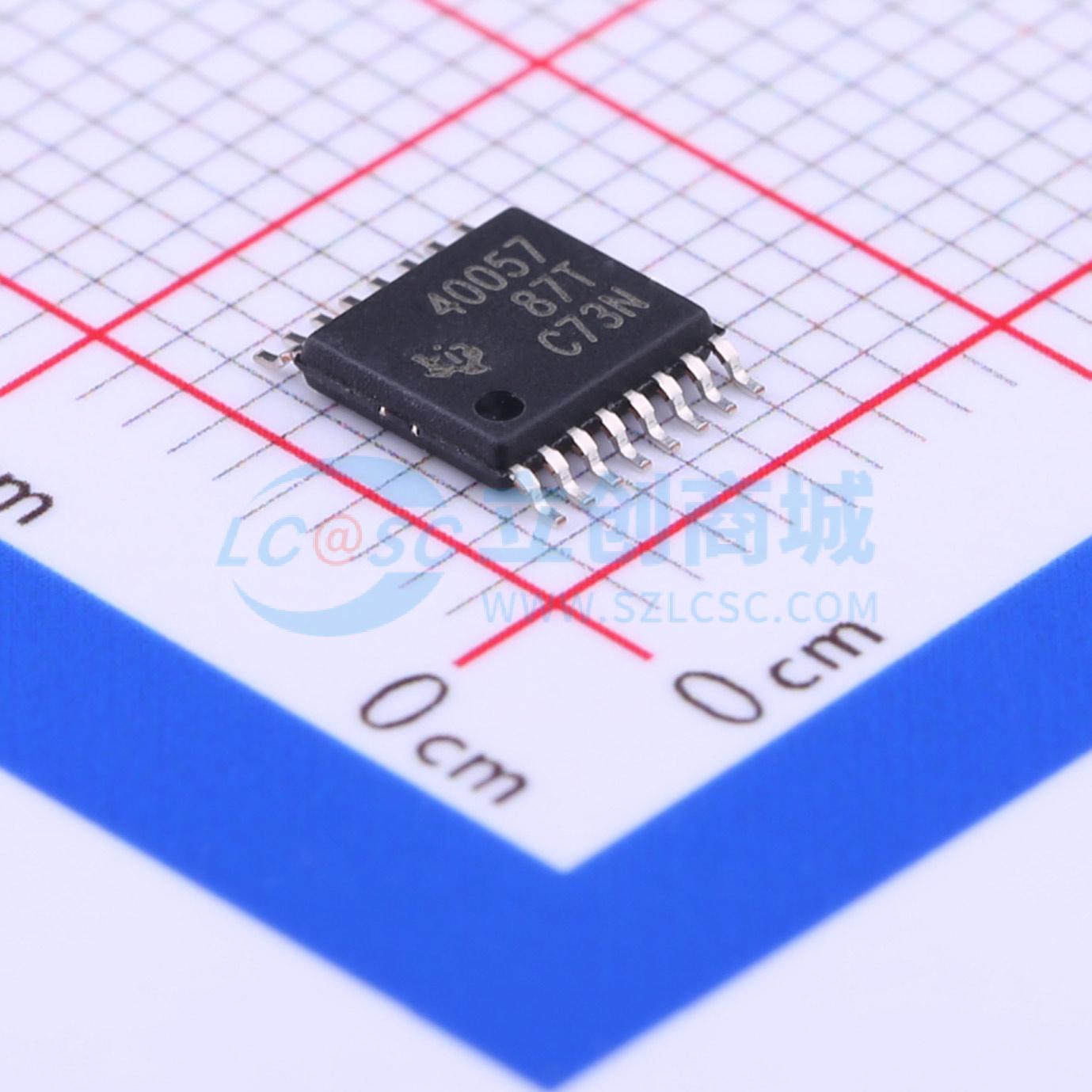

温馨提醒：图片仅供参考，商品以实物为准

TPS40057PWPR

高电压宽输入范围同步降压控制器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS40057 是一款高电压、宽输入范围的同步降压控制器,输入电压范围为8 V到40 V,具有可编程固定频率,最高可达1MHz。该控制器支持外部同步,提供软启动功能,具有电压前馈补偿和可编程电流限制等功能。适用于电源模块、网络通信和工业服务器等应用。
品牌名称: TI(德州仪器)
商品型号: TPS40057PWPR
商品编号: C27994
商品封装: TSSOP-16-EP
包装方式: 编带
商品毛重: 0.183克(g)
网友设计参考: 同步降压控制器验证板

商品参数

商品概述

TPS4005x 是一系列高压、宽输入（8 V 至 40 V）、同步降压控制器。TPS4005x 系列具备多种用户可编程功能，提供了设计灵活性，这些功能包括软启动、欠压锁定（UVLO）、工作频率、电压前馈、高端电流限制和环路补偿。 TPS4005x 采用电压前馈控制技术，可在宽（4:1）输入电压范围内实现良好的线性调整率，并对输入线路瞬变做出快速响应。调制器增益随输入变化近乎恒定，便于进行环路补偿。外部可编程电流限制提供逐脉冲电流限制，以及针对长时间过载利用内部故障计数器的打嗝模式操作。

商品特性

工作输入电压：8 V 至 40 V
输入电压前馈补偿：<1 %
内部 0.7 V 参考电压
可编程固定频率高达 1 MHz 的电压模式控制器
用于高端和同步 N 沟道 MOSFET 的内部栅极驱动输出
16 引脚 PowerPAD 封装（θJC = 2℃/W）
热关断
外部可同步
可编程高端检测短路保护
可编程闭环软启动
TPS40054 仅为源极输出
TPS40055 源极/漏极输出
TPS40057 带输出电压预偏置的源极/漏极输出

应用领域

电源模块
网络/电信
工业/服务器

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	8V~40V
	输出电压	-
	输出电流	-
	开关频率	1MHz
	工作温度	-40℃~+85℃@(TA)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	3mA
	开关管(内置/外置)	外置
	输出类型	-
