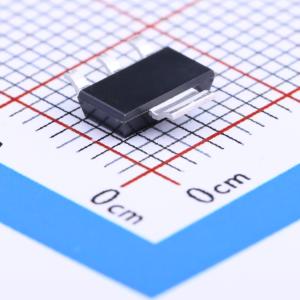

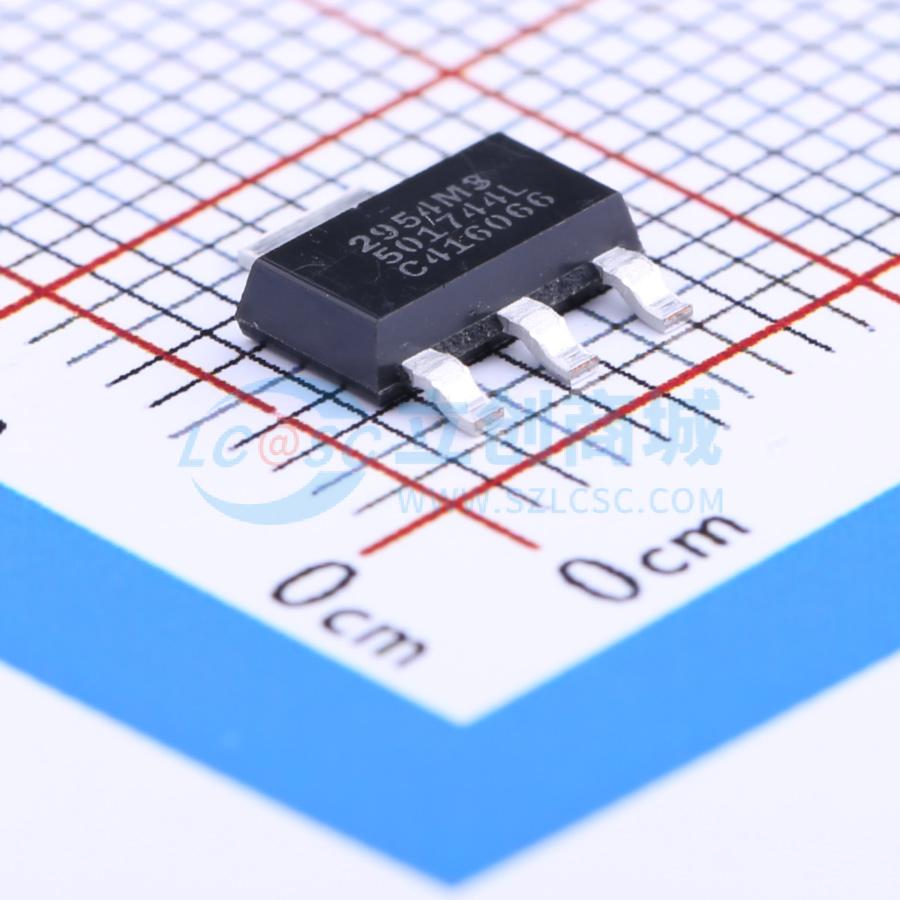

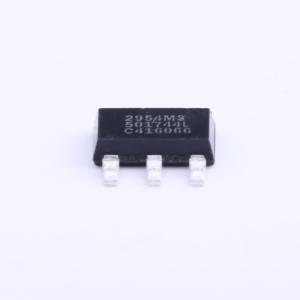

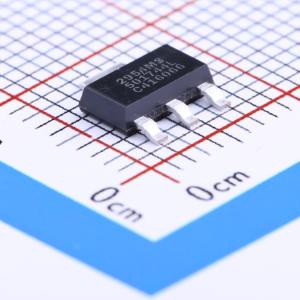

SPX2954M3-5.0
输入30V 输出5V 250mA
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- MaxLinear(迈凌)
- 商品型号
- SPX2954M3-5.0
- 商品编号
- C27344
- 商品封装
- SOT-223-4
- 包装方式
- 编带
- 商品毛重
- 0.28克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出类型 | 固定 | |
| 工作电压 | 30V | |
| 输出电压 | 5V | |
| 输出电流 | 250mA | |
| 电源纹波抑制比(PSRR) | - | |
| 压差 | 310mV@(250mA) |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 150uA | |
| 噪声 | 430uVrms | |
| 特性 | PG脚；过流保护；带使能；过热保护 | |
| 工作温度 | -40℃~+125℃@(Tj) | |
| 输出极性 | 正极 | |
| 输出通道数 | 1 |
商品概述
SPX2954 和 SPX2954A 是低功耗电压调节器。这些器件是电池供电应用（如无绳电话、无线电控制系统和便携式计算机）的理想选择。SPX2954 和 SPX2954A 的特点是静态电流低、压差低（在 100μA 时典型值为 20mV，在 250mA 时典型值为 310mV）。这包括严格的初始容差（SPX2954A 为 0.5%）、极佳的负载和线性调整率（典型值为 0.05%）以及极低的输出温度系数（典型值为 20 ppm/℃），使 SPX2954/SPX2954A 可用作低功耗电压基准。 误差标志输出功能用作上电复位，用于在输入电压下降导致输出电压过低时发出警告。逻辑兼容的关断功能可使调节器开启和关闭。SPX2954/SPX2954A 提供 3 引脚 TO - 92、TO - 263、SOT - 223 和 TO - 220 封装，以及 8 引脚 SOIC 封装。
商品特性
- 250mA 输出时提供 5.0V 和 3.3V 版本
- SPX2954A 精度为 0.5%
- 静态电流极低
- 低压差：250mA 时为 310mV
- 负载和线性调整率极高
- 温度系数极低
- 电流和热限制功能
- 仅需 1μF 电容即可实现稳定
- 可直接替代 LP2954
- 提供 TO - 92、TO - 263、SOT - 223、TO - 220 和 8 引脚 SOIC 版本
- 仅误差标志可警告输出压差情况
- 逻辑控制电子关断功能
- 输出电压可在 1.24V 至 30V 之间编程
- 可调式调节器
