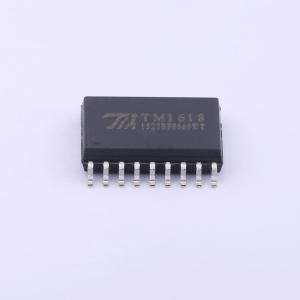

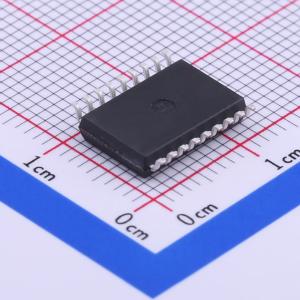

温馨提醒：图片仅供参考，商品以实物为准
TM1618
TM1618(TA0702F)
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 带键盘扫描接口（5 X 1bit）的LED驱动芯片
- 品牌名称
- TM(天微)
- 商品型号
- TM1618
- 商品编号
- C25024
- 商品封装
- SOIC-18-300mil
- 包装方式
- 管装
- 商品毛重
- 0.773克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 数码管驱动 | |
| 配置 | 8段x4位；7段x5位；6段x6位；5段x7位 | |
| 工作电压 | 3V~5V | |
| 时钟频率(fc) | 15MHz |
| 属性 | 参数值 | |
|---|---|---|
| 段驱动电流 | 20mA | |
| 其他特性 | 键盘扫描；共阴极；辉光可调；共阳极 | |
| 工作温度 | -20℃~+70℃ | |
| 耗散功率(Pd) | 400mW |
商品概述
TM1618 是一种带键盘扫描接口的LED（发光二极管显示器）驱动控制专用电路，内部集成有MCU 数字接口、数据锁存器、LED 高压驱动、键盘扫描等电路。本产品性能优良，质量可靠。主要应用于VCR、VCD、DVD 及家庭影院等产品的显示屏驱动。
商品特性
- 采用功率CMOS 工艺
- 工作电压范围：3V~5V
- 多种显示模式（5 段 × 7 位 ~ 8 段 × 4 位）
- 键扫描（5×1）
- 灰度调节电路（占空比8 级可调）
- 串行接口（CLK，STB，DIO）
- 振荡方式：内置RC 振荡（450KHz±5%）
- 内置上电复位电路
- 封装形式：DIP18/SOP18
应用领域
- VCR
- VCD
- DVD
- 家庭影院
