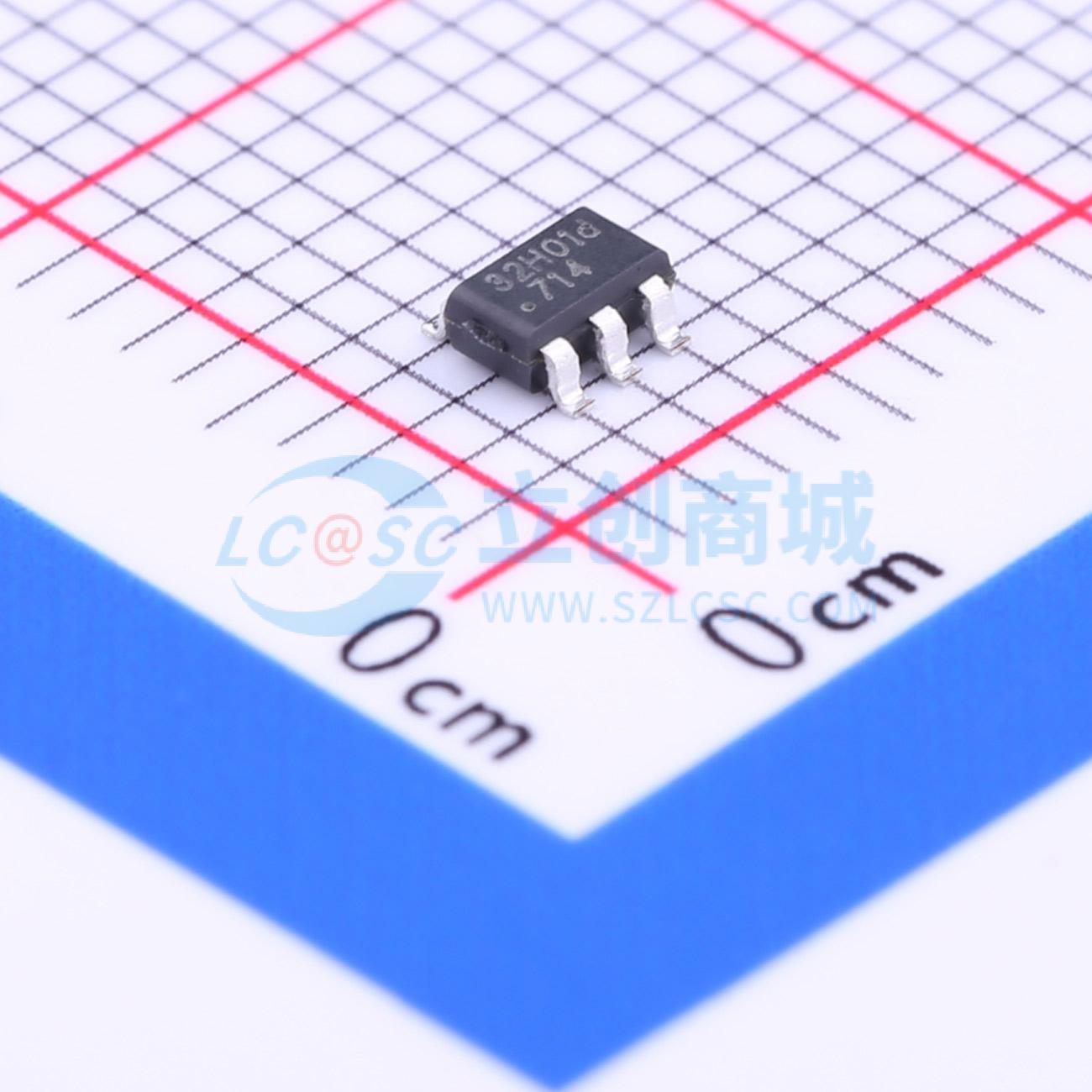

温馨提醒：图片仅供参考，商品以实物为准
OB2532MP
高精度恒流/恒压原边PWM控制器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 高精度 CC/CV 原边 PWM 控制器
- 品牌名称
- OB(昂宝)
- 商品型号
- OB2532MP
- 商品编号
- C25038
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.038克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | AC-DC控制器和稳压器 | |
| 是否隔离 | 隔离 | |
| 开关频率 | 60kHz | |
| 拓扑结构 | 反激式 |
| 属性 | 参数值 | |
|---|---|---|
| 特性 | 恒流模式(CC)；恒压模式(CV)；欠压保护(UVP)；过压保护(OVP)；过流保护(OCP)；软启动 | |
| 工作模式 | PFM 调制；PWM 调制 | |
| 反馈方式 | 原边反馈 |
商品概述
OB2532是一款高性能离线PWM控制器，适用于低功率AC/DC充电器和适配器应用。它采用初级侧感应和调节方式，因此可省去光耦和TL431。该器件集成了专有恒压（CV）和恒流（CC）控制功能。 在CC控制模式下，可通过CS引脚处的检测电阻Rs从外部调节电流和输出功率设置。在CV控制模式下，采用多模式操作以实现高性能和高效率。此外，内置的线缆压降补偿功能可实现良好的负载调整率。该器件在CC模式以及大负载条件下以PFM模式工作，在轻/中负载时以频率降低的PWM模式工作。 OB2532具备上电软启动控制和保护功能，具有自动恢复特性，包括逐周期电流限制、VDD过压保护（OVP）、VDD钳位和欠压锁定（UVLO）。采用昂宝专有的频率混叠技术可实现出色的EMI性能。 OB2532可实现高精度恒压（CV）和恒流（CC）控制。
商品特性
- 在通用交流输入下，恒压调节精度为±5%
- 在通用交流输入下，高精度恒流调节
- 无需TL431和光耦的初级侧感应和调节
- 可编程CV和CC调节
- 可调节恒流和输出功率设置
- 内置带初级侧反馈的次级恒流控制
- 内置自适应电流峰值调节
- 内置初级绕组电感补偿
- 可编程线缆压降补偿
- 上电软启动
- 内置前沿消隐（LEB）
- 逐周期电流限制
- 带迟滞的VDD欠压锁定（UVLO）
- VDD过压保护（OVP）
- VDD钳位
应用领域
- 手机充电器
- 数码相机充电器
- 小功率适配器
- 电脑、电视等的辅助电源
- 线性稳压器/RCC替代方案
