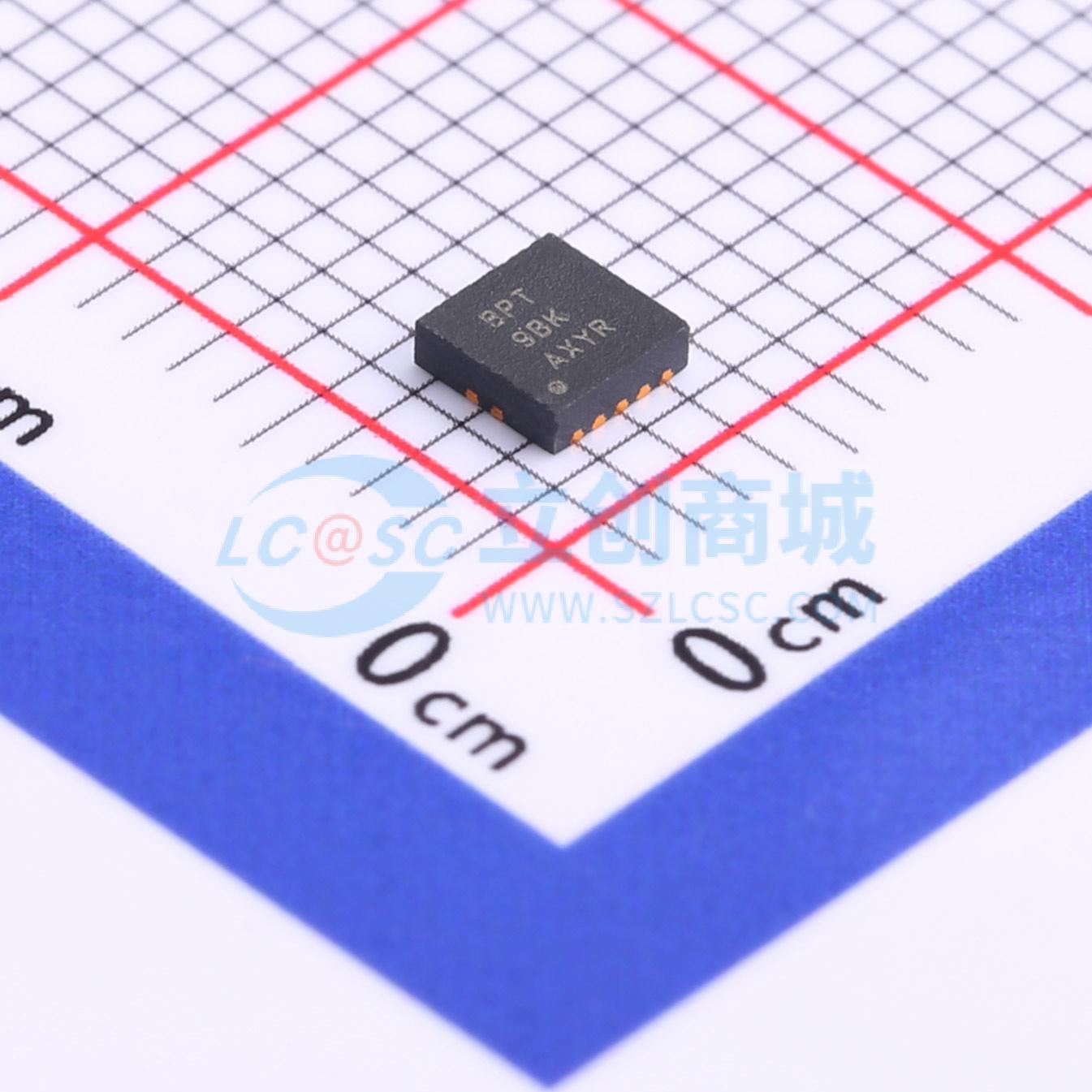

温馨提醒：图片仅供参考，商品以实物为准

TPS63000DRCR

高效单电感升降压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS63000是一款高效的单电感升降压转换器,适用于两节或三节碱性、NiCd或NiMH电池,或单节Li-ion或Li-polymer电池供电的产品。输出电流高达1200mA,输入电压范围为1.8V到5.5V。具有自动切换降压和升压模式的功能,静态电流小于50 μA。
品牌名称: TI(德州仪器)
商品型号: TPS63000DRCR
商品编号: C24966
商品封装: SON-10-EP(3.1x3.1)
包装方式: 编带
商品毛重: 0.166克(g)
网友设计参考: 锂电管理模块

商品参数

商品概述

TPS6300x 器件为采用两节或三节碱性、镍镉 (NiCd) 或镍氢 (NiMH) 电池，或单节锂离子 (Li-Ion) 或锂聚合物 (Li-Polymer) 电池供电的产品提供电源解决方案。使用单节锂离子或锂聚合物电池时，输出电流最高可达 1200 mA，并可将电池放电至 2.5V 或更低电压。该降压 - 升压转换器基于固定频率、脉冲宽度调制 (PWM) 控制器，采用同步整流以实现最高效率。在低负载电流情况下，转换器进入省电模式，以在较宽的负载电流范围内保持高效率。可禁用省电模式，强制转换器以固定开关频率运行。开关中的最大平均电流限制在典型值 1800 mA。输出电压可通过外部电阻分压器进行编程，或在芯片内部固定。可禁用转换器以最大程度降低电池耗电量。关断期间，负载与电池断开连接。该器件采用 3 mm×3 mm (DRC) 的 10 引脚 QFN PowerPAD 封装。

商品特性

效率高达 96%
降压模式下，3.3V 输出时输出电流可达 1200 mA（VIN = 3.6V 至 5.5V）
升压模式下，3.3V 输出时输出电流可达 800 mA（VIN > 2.4V）
降压和升压模式自动转换
器件静态电流小于 50 μA
输入电压范围：1.8V 至 5.5V
输出电压选项：1.2V 至 5.5V 固定和可调
低输出功率时采用省电模式提高效率
可强制固定频率运行和同步
关断期间负载断开
过温保护
采用 3 mm×3 mm 小型 QFN - 10 封装

应用领域

所有采用两节或三节碱性、镍镉、镍氢电池或单节锂电池供电的产品
便携式音频播放器
个人数字助理 (PDA)
手机
个人医疗产品
白光 LED

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	升降压型
	工作电压	1.8V~5.5V
	输出电压	1.2V~5.5V
	输出电流	-
	开关频率	1.5MHz
	工作温度	-40℃~+85℃@(TA)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压-升压式
	静态电流(Iq)	50uA
	开关管(内置/外置)	内置
	输出类型	可调
