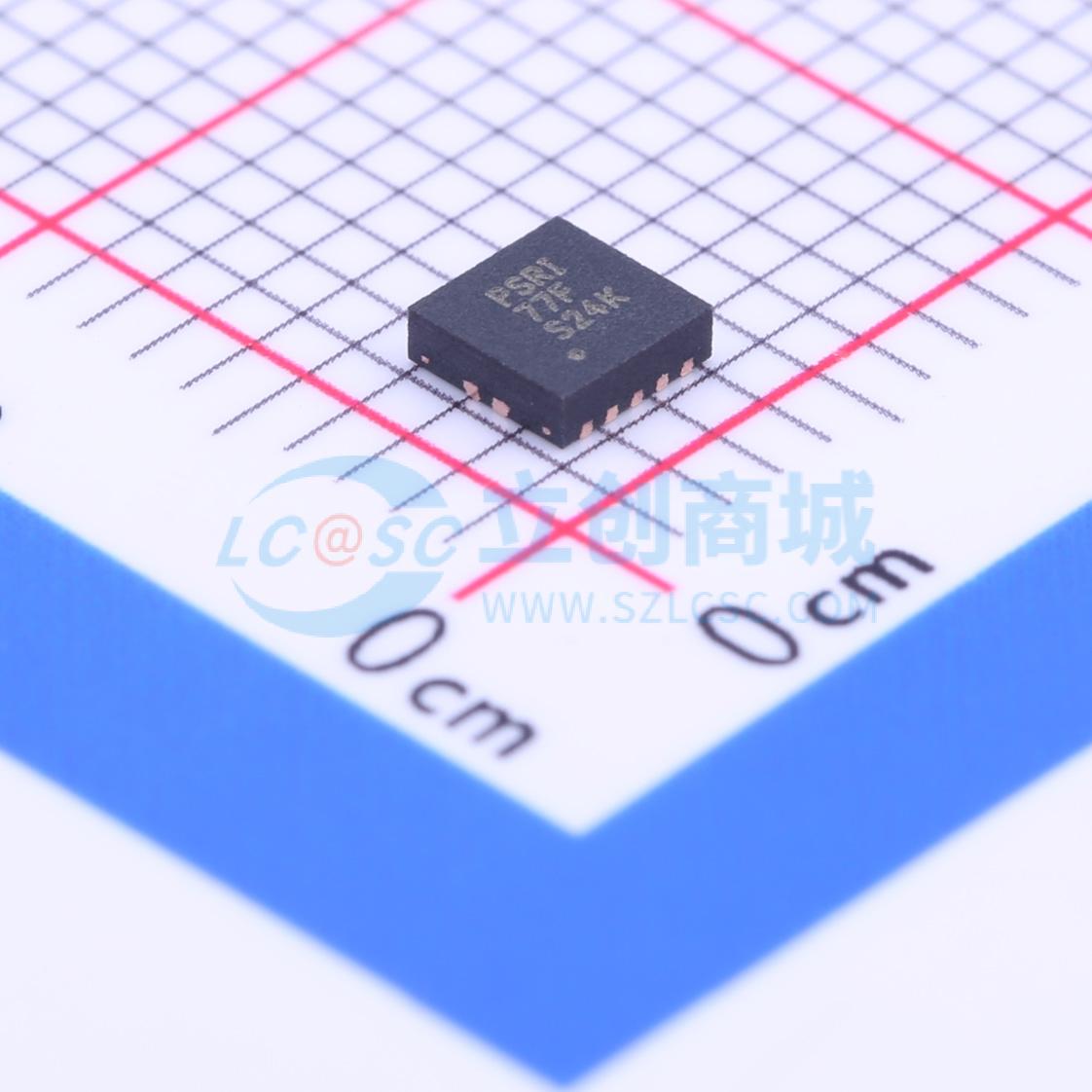

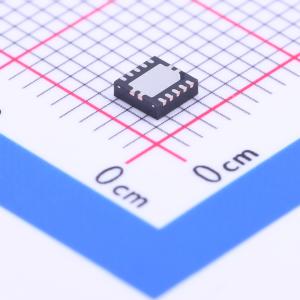

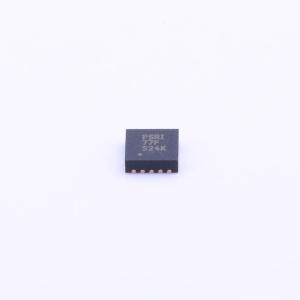

TPS61086DRCR

18.5V升压DC-DC转换器，2.0A开关

描述: TPS61086 是一款高频、高效率的DC-DC转换器,具有集成的2.0A、0.13Ω功率开关,能够提供高达18.5V的输出电压。该升压转换器基于固定的1.2MHz脉宽调制（PWM）控制器,允许使用小型外部电感和电容,并提供快速瞬态响应。轻载时,设备可以在电源节省模式下运行,使用脉冲频率调制（PFM）提高效率,同时保持低输出电压纹波。对于非常敏感的应用,可以通过将MODE引脚拉高强制设备在PWM模式下运行。
品牌名称: TI(德州仪器)
商品型号: TPS61086DRCR
商品编号: C24178
商品封装: SON-10-EP(3.1x3.1)
包装方式: 编带
商品毛重: 0.116克(g)

商品参数

商品概述

TPS61086是一款高频、高效的直流-直流转换器，集成了一个2.0 A、0.13 Ω的功率开关，能够提供高达18.5 V的输出电压。该升压转换器基于一个固定频率为1.2 MHz的脉冲宽度调制（PWM）控制器，允许使用小型外部电感和电容，并提供快速瞬态响应。在轻负载情况下，该器件可以脉冲频率调制（PFM）的省电模式运行，以提高效率，同时保持较低的输出电压纹波。对于对噪声非常敏感的应用，可以通过将MODE引脚拉高，强制器件在整个负载范围内以PWM模式运行。外部补偿可针对特定条件优化应用。连接到软启动引脚的电容可将启动时的浪涌电流降至最低。

商品特性

2.3 V至6.0 V输入电压范围
带2.0 A开关电流的18.5 V升压转换器
1.2 MHz开关频率
低输出功率时采用省电模式提高效率或强制PWM模式
可调软启动
热关断
欠压锁定
10引脚QFN封装

应用领域

手持设备
GPS接收器
数码相机
便携式应用
DSL调制解调器
PCMCIA卡
TFT LCD偏置电源

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	升压型
	工作电压	2.3V~6V
	输出电压	2.8V~18.5V
	输出电流	2A
	开关频率	1.2MHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	否
	输出通道数	1
	拓扑结构	升压式
	静态电流(Iq)	75uA
	开关管(内置/外置)	内置
	输出类型	可调
