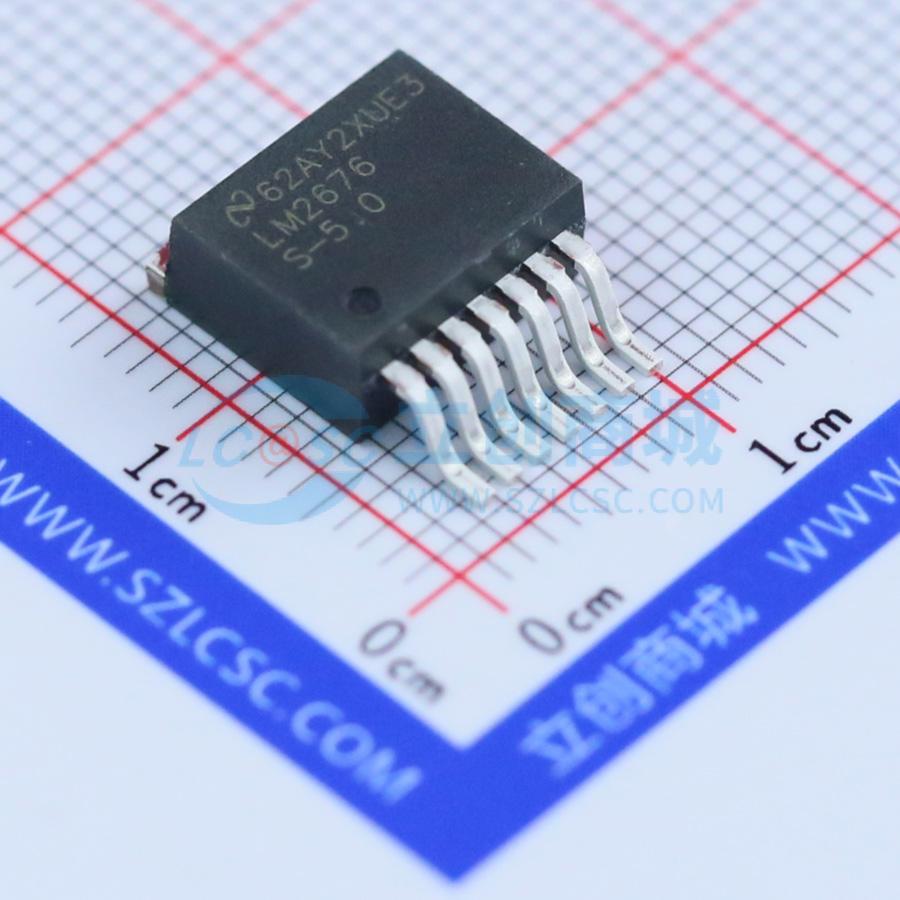

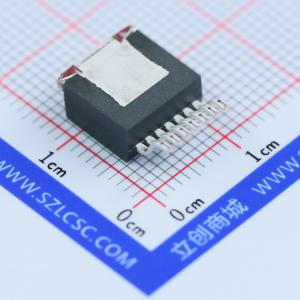

温馨提醒：图片仅供参考，商品以实物为准

LM2676SX-5.0/NOPB

高效3A降压电压调节器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LM2676系列调节器是单片集成电路,提供所有降压（buck）开关调节器所需的主动功能。该系列包括3.3V、5V和12V固定输出电压版本以及可调输出版本,能够驱动高达3A的负载。其内部低导通电阻的DMOS功率开关实现了高效率（>90%）。
品牌名称: TI(德州仪器)
商品型号: LM2676SX-5.0/NOPB
商品编号: C24710
商品封装: TO-263-7
包装方式: 编带
商品毛重: 1.95克(g)

商品参数

商品概述

LM2676系列稳压器是单片集成电路，为降压型（buck）开关稳压器提供所有有源功能，能够驱动高达3A的负载，具有出色的线性和负载调节特性。通过使用低导通电阻的DMOS功率开关，可实现高效率（>90%）。该系列包括3.3V、5V和12V的固定输出电压版本以及一个可调输出版本。 SIMPLE SWITCHER理念允许使用最少数量的外部元件进行完整设计。高固定频率振荡器（260KHz）允许使用物理尺寸更小的元件。多家制造商提供了一系列可与LM2676配合使用的标准电感器，大大简化了设计过程。 LM2676系列还内置了热关断、电流限制和一个ON/OFF控制输入，可将稳压器置于低至50μA静态电流的待机状态。输出电压精度保证在±2%以内。时钟频率控制在±1%的公差范围内。

商品特性

效率高达94%
设计简单易行（使用现成的外部元件）
150mΩ DMOS输出开关
3.3V、5V和12V固定输出以及可调（1.2V至37V）版本
关断时50μA待机电流
在全线性和负载条件下最大输出公差为±2%
宽输入电压范围：8V至40V
260KHz固定频率内部振荡器
工作结温范围：-40至+125℃

应用领域

设计简单、高效率（>90%）的降压型开关稳压器
线性稳压器的高效系统预稳压器
电池充电器

优惠活动

购买数量

(500个/圆盘，最小起订量 1 个)

个

起订量：1 个500个/圆盘

总价金额：

￥ 0.00

近期成交17单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	8V~40V
	输出电压	5V
	输出电流	3A
	开关频率	260kHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	否
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	4.2mA
	开关管(内置/外置)	内置
	输出类型	固定
