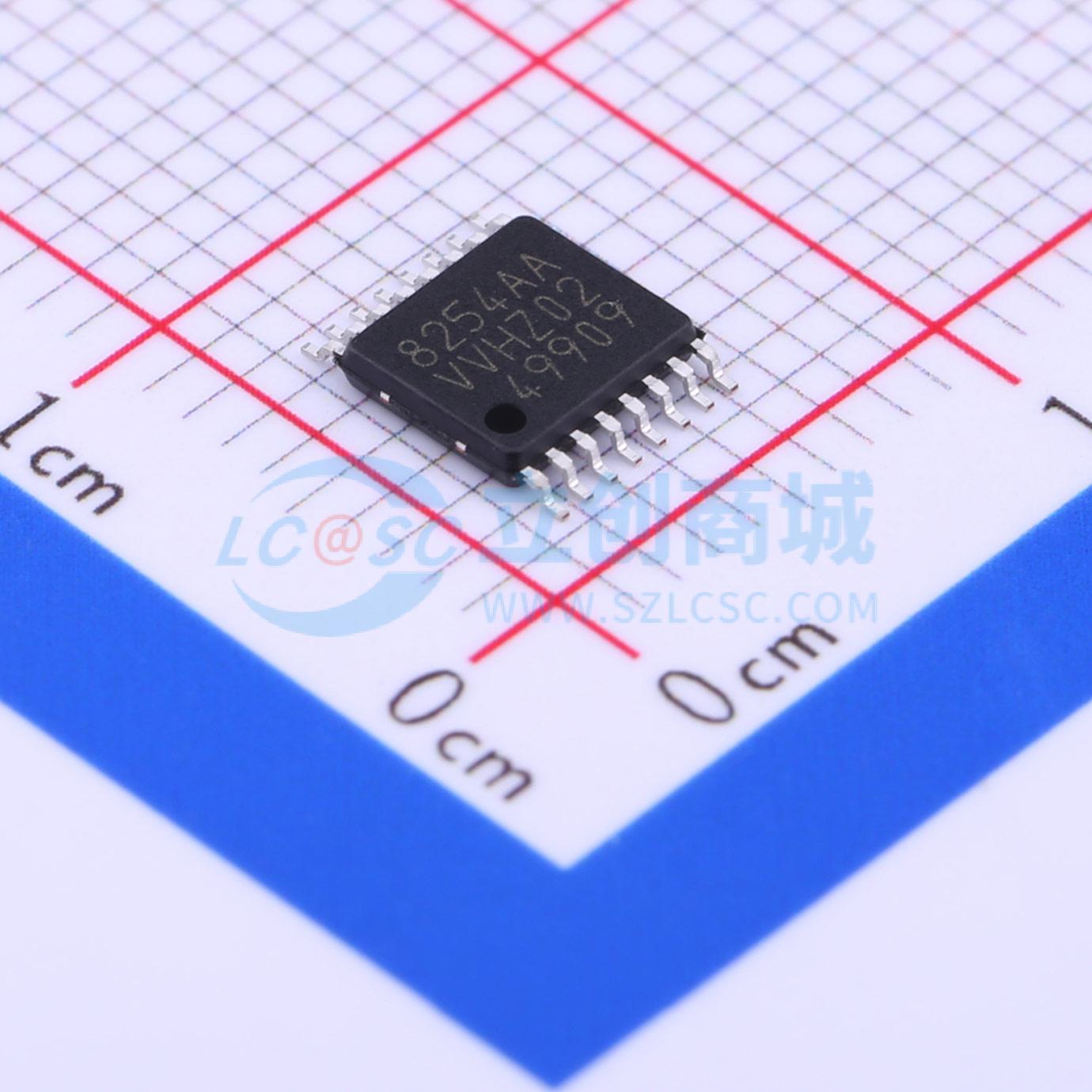

S-8254AAVFT-TB-S

S-8254A系列是一款用于3串或4串锂离子/锂聚合物可充电电池的保护IC，包含高精度电压检测器和延迟电路。S-8254A系列通过SEL引脚切换，可同时保护3串或4串电池。

• 每节电池的高精度电压检测
  • 过充检测电压n（n = 1至4）：3.9 V至4.4 V（50 mV步进），精度±25 mV
  • 过充释放电压n（n = 1至4）：3.8 V至4.4 V，精度±50 mV
  • 过放检测电压n（n = 1至4）：2.0 V至3.0 V（100 mV步进），精度±80 mV
  • 过放释放电压n（n = 1至4）：2.0 V至3.4 V，精度±100 mV
• 三级过流保护
  • 过流检测电压1：0.05 V至0.30 V（50 mV步进），精度±25 mV
  • 过流检测电压2：0.5 V，精度±100 mV
  • 过流检测电压3：VVC1 - 1.2 V，精度±300 mV
• 过充检测、过放检测和过流检测1的延迟时间可通过外部电容设置（过流检测2和3的延迟时间内部固定）。
• 可通过SEL引脚在3串电池和4串电池之间切换
• 可通过控制引脚控制充放电操作。
• 高耐压器件，绝对最大额定值：26 V
• 宽工作电压范围：2 V至24 V
• 宽工作温度范围：-40°C至+85°C
• 低电流消耗
  • 工作模式：最大30 μA（+25°C）
  • 掉电模式：最大0.1 μA（+25°C）
• 无铅、100%镀锡、无卤

• 锂离子可充电电池组
• 锂聚合物可充电电池组
