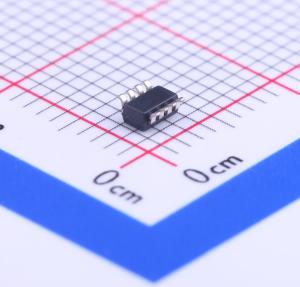

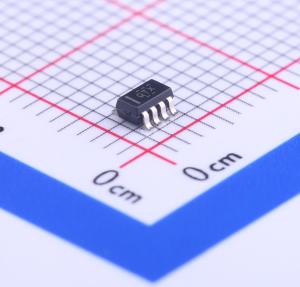

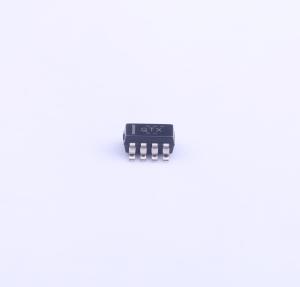

温馨提醒：图片仅供参考，商品以实物为准
TPS62120DCNR
高效同步降压转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TPS62120 具有 DCS 控制系统的 15V，75mA 降压转换器，效率达到 96%
- 品牌名称
- TI(德州仪器)
- 商品型号
- TPS62120DCNR
- 商品编号
- C23946
- 商品封装
- SOT-23-8
- 包装方式
- 编带
- 商品毛重
- 0.045克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 2V~15V | |
| 输出电压 | 1.2V~5.5V | |
| 输出电流 | 75mA | |
| 开关频率 | 800kHz | |
| 工作温度 | -40℃~+85℃@(TA) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 11uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
TPS6212X 器件系列是一款针对低功耗应用优化的高效同步降压 DC-DC 转换器。它支持高达 75mA 的输出电流，并允许使用小型外部电感器和电容器。 2V 至 15V 的宽工作输入电压范围支持能量收集、电池供电以及 9V 或 12V 电源供电应用。 凭借其先进的滞环控制方案，该转换器具备省电模式操作。在轻负载时，转换器以 PFM 模式（脉冲频率调制）运行，并在负载电流较高时自动转换为 PWM（脉冲宽度调制）模式。省电模式可在整个负载电流范围内保持高效率。滞环控制方案针对 PFM 模式下的低输出纹波电压进行了优化，以将输出噪声降至最低。在 PFM 模式下，它从 VIN 汲取的静态电流仅为 10μA。 在关断模式下，器件关闭。 TPS62120 提供一个开漏电源正常输出，用于指示输出电压何时处于稳压状态。 TPS62120 有一个额外的 SGND 引脚，在关断模式下该引脚连接到 GND。此输出可用于对输出电容器放电。 TPS62120 采用 3×3mm² 的 8 引脚 SOT 23 封装，TPS62122 采用 2×2mm² 的 6 引脚 SON 封装。
商品特性
- 宽输入电压范围：2V 至 15V
- 高达 96% 的效率
- 具备 11μA 静态电流的省电模式
- 输出电流：75mA
- 输出电压范围：1.2V 至 5.5V
- 高达 800kHz 的开关频率
- 同步转换器，无需外部整流器
- 低输出纹波电压
- 100% 占空比实现最低压降
- 小型 SOT 8 引脚（TPS62120）和 2x2 SON 6 引脚（TPS62122）封装
- 内部软启动
- TPS62120 具备电源正常开漏输出
- TPS62120 具备用于输出放电的开漏输出
- 2.5V 上升 / 1.85V 下降欠压锁定阈值
应用领域
- 低功耗 RF 应用
- 超低功耗微处理器
- 能量收集
- 工业测量
