商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶体管输出光耦 | |
| 输入类型 | DC | |
| 输出类型 | 光电三极管 | |
| 正向压降(Vf) | 1.2V | |
| 输出电流 | 50mA | |
| 隔离电压(Vrms) | 3kV | |
| 直流反向耐压(Vr) | 6V | |
| 负载电压 | 80V | |
| 输出通道数 | 2 |
| 属性 | 参数值 | |
|---|---|---|
| 集射极饱和电压(VCE(sat)) | 400mV@8mA,2.4mA | |
| 上升时间(tr) | 2us | |
| 下降时间 | 3us | |
| 工作温度 | -55℃~+110℃ | |
| 电流传输比(CTR)最小值 | 50% | |
| 电流传输比(CTR)最大值/饱和值 | 600% | |
| 总功耗(Pd) | 200mW | |
| 正向电流(If) | 50mA |
商品概述

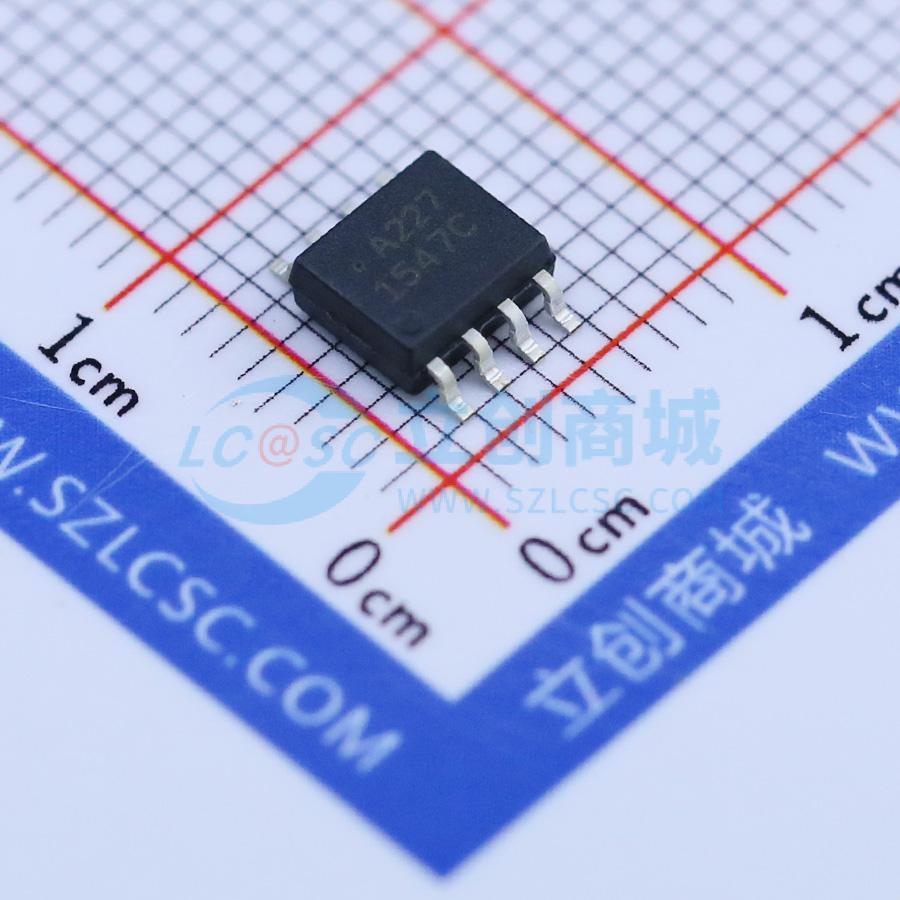

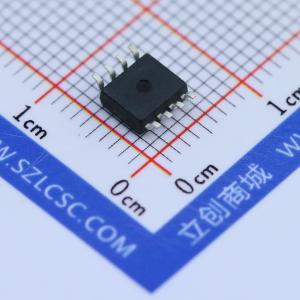

ACPL-227 是一款直流输入双通道半间距光电晶体管光耦合器，包含两个发光二极管，它们与两个独立的光电晶体管进行光耦合。它采用 8 引脚 SO 封装。 同样，ACPL-247 是一款直流输入四通道半间距光电晶体管光耦合器，包含四个发光二极管，它们与四个独立的光电晶体管进行光耦合。它采用 16 引脚 SO 封装。 两款器件的输入 - 输出隔离电压额定值均为 3000 Vrms。响应时间 tr 典型值为 2μs，在输入电流为 5 mA 时，最小电流传输比 (CTR) 为 50%。
商品特性
- 电流传输比（CTR：IF = 5mA、VCE = 5V 时，最小值为 50%）
- 高输入 - 输出隔离电压（VIS0 = 3000 VRMS）
- 非饱和响应时间（tr：VCC = 10V、IC = 2mA、RL = 100Ω 时，典型值为 2μs）
- SO 封装共模抑制比 10kV/μs（典型值）
- 安全与法规认证 - cUL - IEC/EN/DIN EN 60747 - 5 - 2
- 可选配置：ACPL - 227 有 CTR 等级 0、B 和 C 可选，ACPL - 247 仅等级 0 可选
应用领域
- 可编程控制器、计算机的输入/输出接口
- 顺序控制器
- 系统设备、测量仪器
- 不同电位和阻抗电路之间的信号传输
