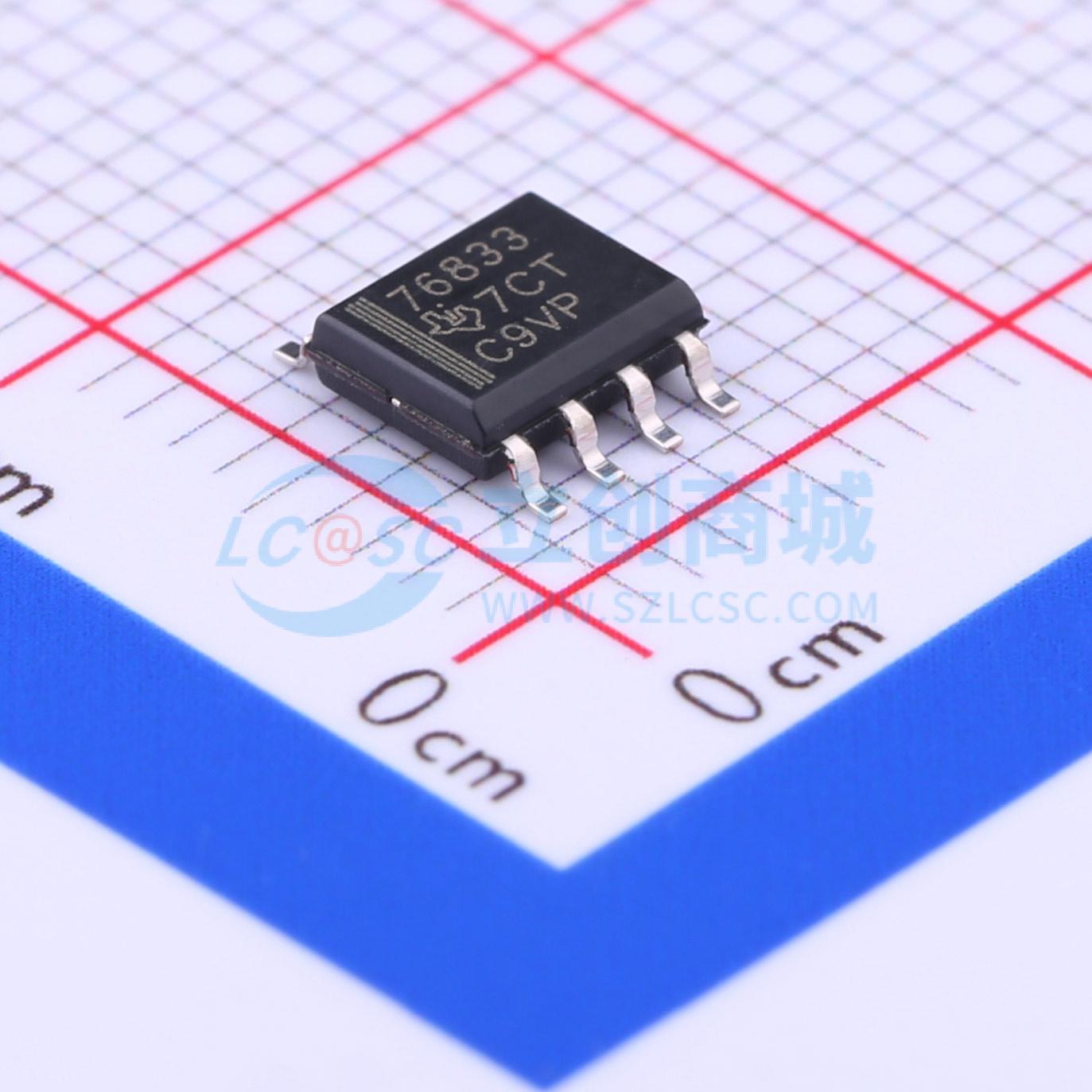

温馨提醒：图片仅供参考，商品以实物为准
TPS76833QDR
具有电源正常指示和使能功能的 1A、10V、低压降稳压器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TPS768 快速瞬态响应 1A 低压降稳压器
- 品牌名称
- TI(德州仪器)
- 商品型号
- TPS76833QDR
- 商品编号
- C16002
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.173克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出类型 | 固定 | |
| 工作电压 | 10V | |
| 输出电压 | 3.3V | |
| 输出电流 | 1A | |
| 电源纹波抑制比(PSRR) | 60dB@(1kHz) | |
| 压差 | 350mV@(1A) |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 85uA | |
| 噪声 | - | |
| 特性 | PG脚；过流保护；带使能；过热保护 | |
| 工作温度 | -40℃~+125℃@(Tj) | |
| 输出极性 | 正极 | |
| 输出通道数 | 1 |
商品概述
该器件旨在实现快速瞬态响应，并在搭配10 μF电容时保持稳定。这种组合以合理的成本提供了高性能。 由于PMOS器件表现为低阻值电阻，因此压差非常低（对于TPS76850，在1 A输出电流时典型值为230 mV），且与输出电流成正比。此外，由于PMOS传输元件是电压驱动器件，静态电流非常低，且与输出负载无关（在0 mA至1 A的全输出电流范围内，典型值为85 μA）。这两项关键指标显著延长了电池供电系统的工作寿命。该LDO系列还具备关断模式；向EN（使能）端施加TTL高电平信号可关断稳压器，在TJ = 25°C时将静态电流降至小于1 μA。 电源正常（PG）是一个高电平有效输出，可用于实现上电复位或低电量指示。
商品特性
- 输入电压范围：2.7 V至10 V
- 低压差：1 A时典型值为230 mV（TPS76850）
- 固定输出版本在规定条件下的容差为2%
- 漏极开路电源正常输出（有关带200 ms延迟选项的上电复位，请参考TPS767xx）
- 超低典型静态电流85 μA
- 提供1.5 V、1.8 V、2.5 V、2.7 V、2.8 V、3.0 V、3.3 V、5.0 V固定输出和可调（1.2 V至5.5 V）版本
- 快速瞬态响应
- 热关断保护
- SOIC - 8（D）和TSSOP - 20（PWP）封装
