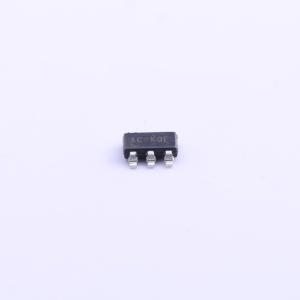

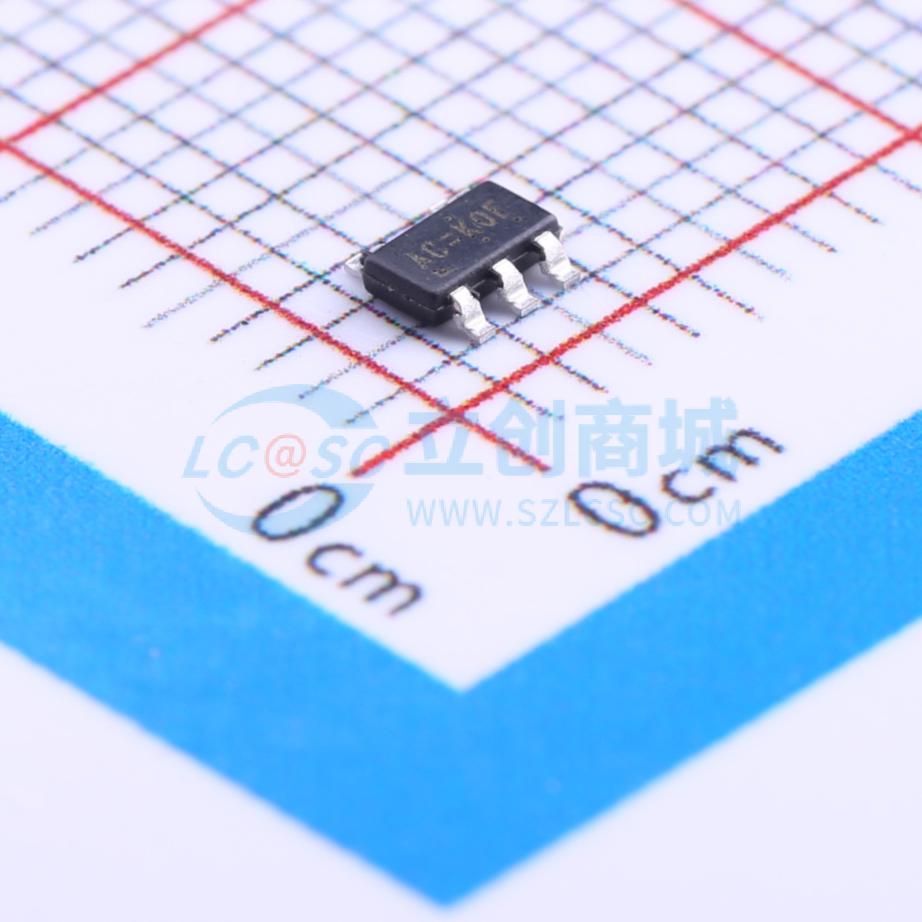

RT8009-33GJ5
高效PWM降压DC/DC转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- RT8009是一款高效率脉宽调制(PWM)降压DC/DC转换器,能够提供600mA的输出电流,适用于便携式电子设备。输入电压范围为2.5V至5.5V,支持固定和可调输出电压。
- 品牌名称
- RICHTEK(立锜)
- 商品型号
- RT8009-33GJ5
- 商品编号
- C16078
- 商品封装
- TSOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.035克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 2.5V~5.5V | |
| 输出电压 | - | |
| 输出电流 | - | |
| 开关频率 | 1.25MHz | |
| 工作温度 | -40℃~+125℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | - | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | - |
商品概述
RT8009是一款高效的脉宽调制(PWM)降压DC/DC转换器。能够在2.5V至5.5V的宽输入电压范围内提供600mA的输出电流，非常适合由单节锂离子电池或其他该范围内的电源供电的便携式电子设备，如手机、PDA和个人终端。
内置低导通电阻的同步整流器在PWM模式下显著减少了传导损耗。实际应用中无需外部肖特基二极管。当电感电流较低时，RT8009会自动关闭同步整流器并进入不连续PWM模式，这可以在轻负载条件下提高效率。
当正常的PWM不能通过持续导通上端P-MOSFET提供稳定的输出电压时，RT8009会进入低压差模式。当EN引脚被拉低时，RT8009进入关断模式，消耗电流小于0.1μA。
由于固定的工作频率为1.25MHz，开关纹波可以通过小型封装滤波元件轻松平滑。这与SOT-23-5和TSOT-23-5的小型封装一起提供了小面积PCB的应用。其他特性包括软启动、2%精度的较低内部参考电压、过温保护和过流保护。
商品特性
- 2.5V 至 5.5V 输入范围
- 可调输出从 0.5V 到
- 1.0V, 1.2V, 1.3V, 1.5V, 1.8V, 2.5V 和 3.3V 固定/可调输出电压
- 600mA 输出电流
- ±% 效率
- 不需要肖特基二极管
- 1.25MHz 固定频率 PWM 操作
- 小型 SOT-23-5 和 TSOT-23-5 封装
- 符合 RoHS 标准且 100% 无铅 (Pb)
应用领域
- 手机
- 个人信息设备
- 无线和DSL调制解调器
- MP3播放器
- 便携式仪器
