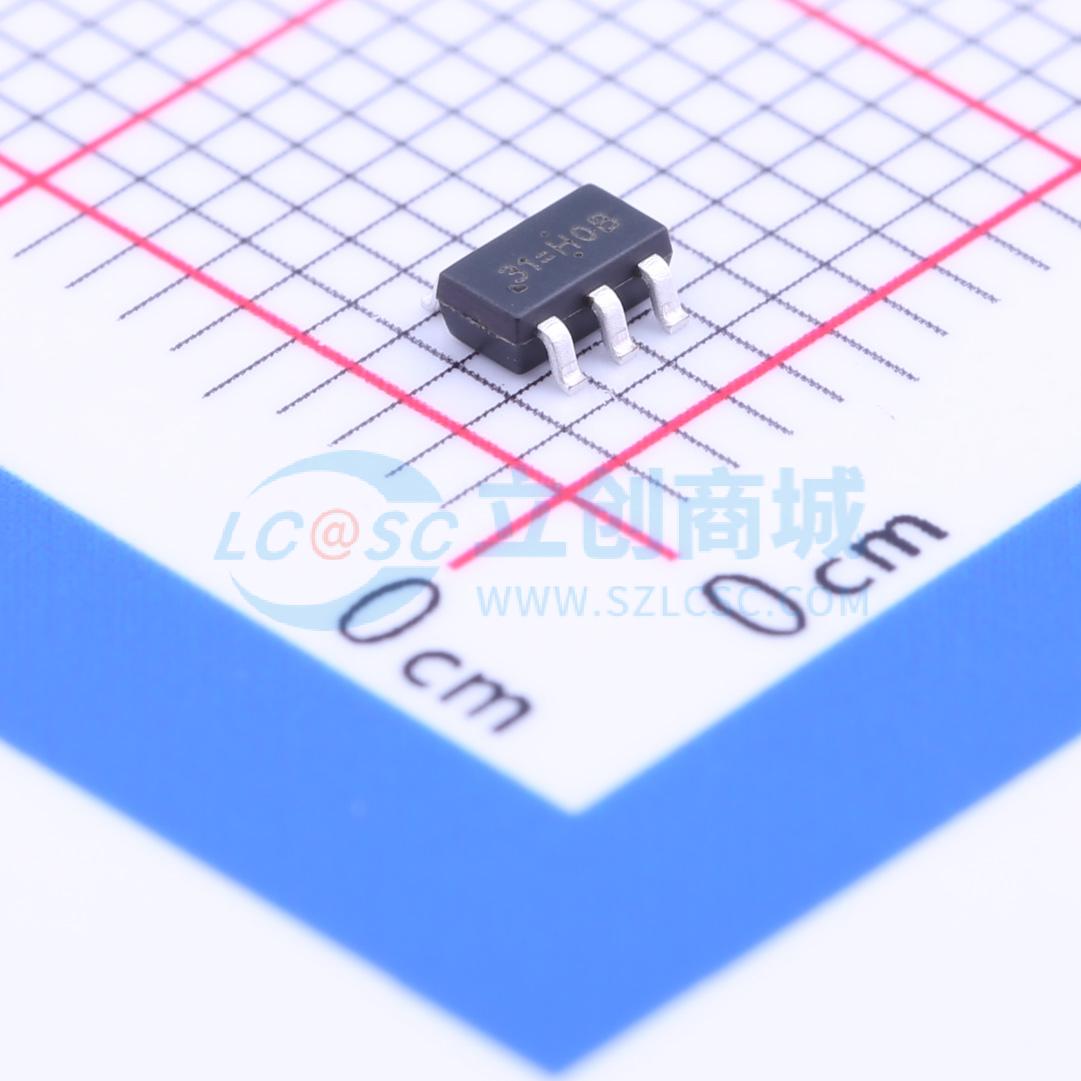

RT9266GE

高效升压型DC/DC转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: RT9266是一款紧凑、高效、低电压启动的升压型DC/DC转换器,具有自适应电流模式PWM控制环路,包括误差放大器、斜坡发生器、比较器、开关通路元件和驱动器,提供稳定高效的运行。其低启动输入电压低于1V,适用于1至4节电池的应用,可提供高达300mA的输出电流。450kHz的高开关频率减少了外部组件的尺寸,17uA的低静态电流和高效率延长了电池寿命。
品牌名称: RICHTEK(立锜)
商品型号: RT9266GE
商品编号: C18576
商品封装: SOT-23-6
包装方式: 编带
商品毛重: 0.039克(g)

商品参数

商品概述

RT9266是一款紧凑、高效的低压升压型DC/DC转换器，采用自适应电流模式PWM控制环路，集成了误差放大器、斜坡发生器、比较器、开关元件和驱动器，可在宽负载电流范围内实现稳定高效的运行。它无需外部补偿即可实现稳定的波形。低于1V的低启动输入电压使RT9266适用于1至4节电池供电的应用，可提供高达300mA的输出电流。450kHz的高开关频率可减小外部元件的尺寸。此外，17μA的低静态电流与高效率相结合，可延长电池使用寿命。输出电压由两个外部电阻设定。该器件提供内部2A开关和用于驱动外部功率器件（NMOS或NPN）的驱动器。

商品特性

1.0V低启动输入电压
单节碱性电池供电时，具备高供电能力，可输出3.3V、100mA
17μA静态（关断）供电电流
关断模式下供电电流为零
效率达90%
450kHz固定开关频率
可灵活选用内部和外部功率开关
小型SOT - 23 - 6和SOT - 89 - 5封装
符合RoHS标准，100%无铅

应用领域

个人数字助理（PDA）
数码相机（DSC）
液晶显示屏（LCD）面板
射频标签（RF - Tags）
MP3播放器
便携式仪器
无线设备

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	升压型
	工作电压	2V~6V
	输出电压	-
	输出电流	1.6A
	开关频率	500kHz
	工作温度	-40℃~+85℃@(TA)

	属性	参数值
	同步整流	否
	输出通道数	1
	拓扑结构	升压式
	静态电流(Iq)	17uA
	开关管(内置/外置)	内置
	输出类型	可调
