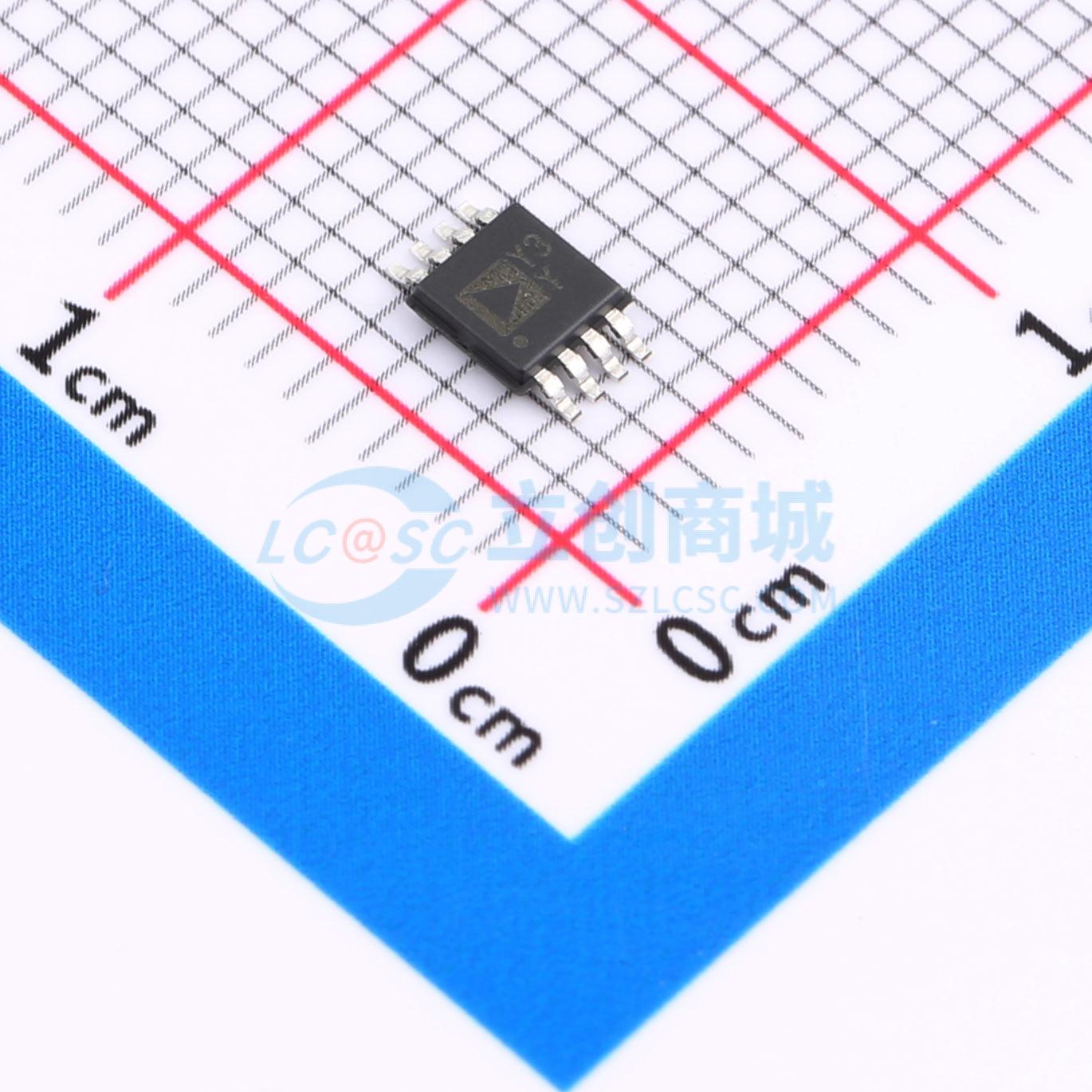

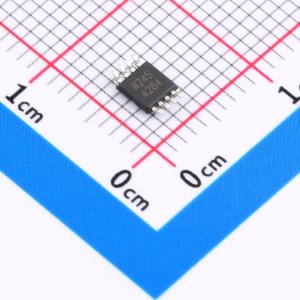

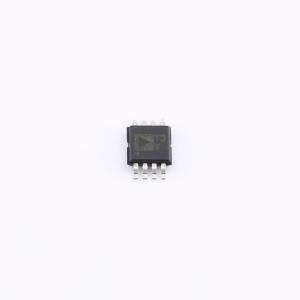

温馨提醒：图片仅供参考，商品以实物为准
AD8420ARMZ-R7
宽供电范围、微功耗、轨到轨仪表放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 宽电源电压范围、轨到轨输出仪表放大器
- 品牌名称
- ADI(亚德诺)
- 商品型号
- AD8420ARMZ-R7
- 商品编号
- C18581
- 商品封装
- MSOP-8
- 包装方式
- 编带
- 商品毛重
- 0.105克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 仪表放大器 | |
| 放大器数 | 单路 | |
| 共模抑制比(CMRR) | 100dB | |
| 输入偏置电流(Ib) | 20nA | |
| 输入失调电压(Vos) | 125uV | |
| 增益带宽积(GBP) | - | |
| 压摆率(SR) | 1V/us | |
| 输出电流 | 10mA | |
| 轨到轨 | 轨到轨输出 | |
| 输出类型 | - | |
| 静态电流(Iq) | 80uA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电压温漂(Vos TC) | 150uV/℃ | |
| 工作温度 | -40℃~+85℃ | |
| 最大电源宽度(Vdd-Vss) | 36V | |
| 噪声密度(eN) | 55nV/√Hz@1kHz | |
| 输入失调电流(Ios) | 1nA | |
| 输入失调电流温漂(Ios TC) | 0.5pA/℃ | |
| 单电源 | 2.7V~36V | |
| 双电源(Vee ~ Vcc) | 2.7V~18V；-18V~-2.7V | |
| 电源纹波抑制比(PSRR) | 86dB | |
| 稳定时间 | 3us |
商品概述
AD8420是一款低成本、微功耗、宽电源范围的仪表放大器，具有轨到轨输出和一种新颖的架构，允许极其灵活的设计。它被优化用于在存在大共模信号的情况下放大微小的差分电压。
AD8420基于间接电流反馈架构，赋予其优异的输入共模范围。与传统的仪表放大器不同，AD8420可以轻松地放大接近甚至略低于地电平的信号，而无需双电源供电。AD8420具有轨到轨输出，且输出电压摆幅完全独立于输入共模电压。
单电源操作、微功耗电流消耗以及轨到轨输出摆幅使得AD8420非常适合电池供电的应用。其轨到轨输出级在低电源电压下工作时最大化了动态范围。双电源操作（±15 V）和低功耗使其适用于多种医疗或工业仪器应用。
AD8420采用8引脚MSOP封装。性能指标覆盖-40°C至+85°C的全温度范围，并且该部件可在-40°C至+125°C范围内工作。
应用领域
- 桥式放大器
- 压力测量
- 医用仪表
- 便携式数据采集
- 多通道系统
