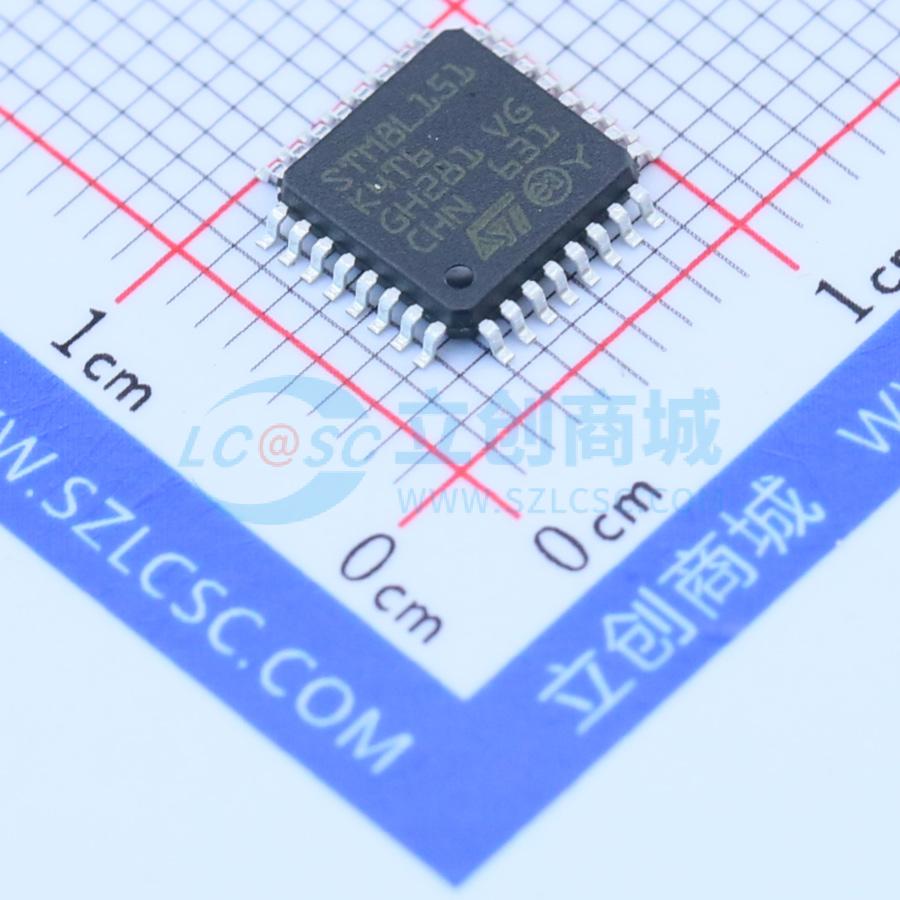

STM8L151K4T6
超低功耗8位MCU，具有16 KB Flash、16 MHz CPU和集成EEPROM
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 特性：工作电源范围：1.8V至3.6V（掉电时低至1.65V）。 温度范围：-40°C至85或125°C。 5种低功耗模式：等待、低功耗运行（5.4μA）、低功耗等待（3μA）、带RTC的活动暂停（1μA）、暂停（400nA）。 动态功耗：192μA/MHz。 每个I/O超低泄漏：50nA。 从暂停模式快速唤醒：5μs
- 品牌名称
- ST(意法半导体)
- 商品型号
- STM8L151K4T6
- 商品编号
- C18719
- 商品封装
- LQFP-32(7x7)
- 包装方式
- 托盘
- 商品毛重
- 1.269克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 单片机(MCU/MPU/SOC) | |
| CPU内核 | STM8 | |
| CPU最大主频 | 16MHz | |
| CPU位数 | 8 Bit | |
| 程序存储容量 | 16KB | |
| 程序存储器类型 | FLASH | |
| RAM容量 | 2KB |
| 属性 | 参数值 | |
|---|---|---|
| EEPROM容量 | 1KB | |
| I/O数量 | 30 | |
| ADC(位数) | 12bit | |
| DAC(位数) | 12bit | |
| 振荡器类型 | 内置 | |
| 工作电压 | 1.8V~3.6V | |
| 工作温度 | -40℃~+85℃ |
商品概述
8位超低功耗微控制器（MCU），最高支持32KB闪存、1KB数据EEPROM，集成实时时钟（RTC）、液晶显示器（LCD）、定时器、通用同步异步收发器（USART）、集成电路总线（I2C）、串行外设接口（SPI）、模数转换器（ADC）、数模转换器（DAC）及比较器。
商品特性
- 工作条件：工作电源范围1.8V至3.6V（掉电模式下低至1.65V）；温度范围-40℃至85℃或125℃
- 低功耗特性：5种低功耗模式（等待、低功耗运行5.4μA、低功耗等待3μA、带RTC的主动停机1μA、停机400nA）；动态功耗192μA/MHz；每个I/O超低泄漏50nA；从停机模式快速唤醒5μs
- 先进STM8内核：哈佛架构和3级流水线；最高频率16MHz，峰值16条复杂指令集（CISC）每秒百万条指令（MIPS）；最多40个外部中断源
- 复位和电源管理：低功耗、超安全的欠压复位（BOR），具有5个可选阈值；超低功耗上电复位/掉电复位（POR/PDR）；可编程电压检测器（PVD）
- 时钟管理：1至16MHz晶体振荡器；32kHz晶体振荡器；内部16MHz工厂微调RC振荡器；内部38kHz低功耗RC振荡器；时钟安全系统
- 低功耗实时时钟：BCD日历带闹钟中断；从停机模式自动唤醒并产生周期性中断
- LCD：最多4×28段，带升压转换器
- 存储器：最多32KB闪存程序存储器和1KB带错误校正码（ECC）、读写同时（RWW）的数据EEPROM；灵活的写入和读取保护模式；最多2KB随机存取存储器（RAM）
- 直接内存访问（DMA）：4个通道，支持外设包括ADC、DAC、SPI、I2C、USART、定时器；1个通道用于内存到内存传输
- 12位数模转换器（DAC）带输出缓冲器
- 封装类型：LQFP48、VFQFPN48、WFQFPN32、LQFP32、WFQFPN28
- 12位模数转换器（ADC）：最高1兆样本/秒（Msps），25个通道；内置温度传感器和内部参考电压
- 2个超低功耗比较器：1个带固定阈值，1个轨到轨；具备唤醒能力
- 定时器：2个16位定时器，2个通道（可用作输入捕获、输出比较、脉冲宽度调制PWM），正交编码器；1个16位高级控制定时器，3个通道，支持电机控制；1个8位定时器，7位预分频器；2个看门狗：1个窗口看门狗，1个独立看门狗；蜂鸣器定时器，频率可选1kHz、2kHz或4kHz
- 通信接口：同步串行接口（SPI）；快速I2C 400kHz SMBus和PMBus；通用同步异步收发器（USART）支持ISO 7816接口和红外数据协会（IrDA）
- 输入输出（I/O）：最多41个I/O，均可映射到中断向量；最多16个电容感应通道，附带免费固件
- 开发支持：快速片上编程和非侵入式调试（SWIM）；使用USART的引导加载程序
- 96位标识符
