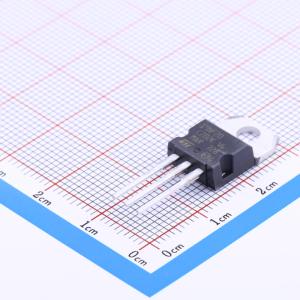

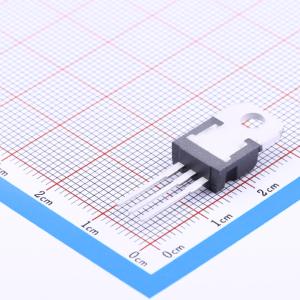

STP19NF20

1个N沟道耐压:200V 电流:15A

描述: N沟道,200V,15A,150mΩ@10V
品牌名称: ST(意法半导体)
商品型号: STP19NF20
商品编号: C18827
商品封装: TO-220
包装方式: 管装
商品毛重: 2.74克(g)

商品参数

FET 类型：MOSFET N 通道，金属氧化物
FET 功能：标准
漏源极电压（Vdss）：200V
电流 - 连续漏极（Id）（25°C 时）：15A（Tc）
不同?Id，Vgs 时的?Rds On（最大值）：160 毫欧 @ 7.5A，10V
不同 Id 时的 Vgs（th）（最大值）：4V @ 250μA
不同 Vgs 时的栅极电荷（Qg）：24nC @ 10V
不同 Vds 时的输入电容（Ciss）：800pF @ 25V
功率 - 最大值：90W
工作温度：-55°C ~ 150°C（TJ）
安装类型：通孔
封装/外壳：TO-220-3
供应商器件封装：TO-220AB

数据手册PDF

放大查看下载PDF

交货周期

订货10-14个工作日

购买数量

(50个/管，最小起订量 482 个)

个

起订量：482 个50个/管

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	场效应管(MOSFET)
	数量	1个N沟道
	漏源电压(Vdss)	200V
	连续漏极电流(Id)	15A
	导通电阻(RDS(on))	160mΩ@10V,7.5A
	耗散功率(Pd)	90W
	阈值电压(Vgs(th))	4V@250uA

	属性	参数值
	栅极电荷量(Qg)	24nC@10V
	输入电容(Ciss)	800pF
	反向传输电容(Crss)	26pF
	工作温度	-55℃~+150℃
	类型	N沟道
	输出电容(Coss)	165pF
