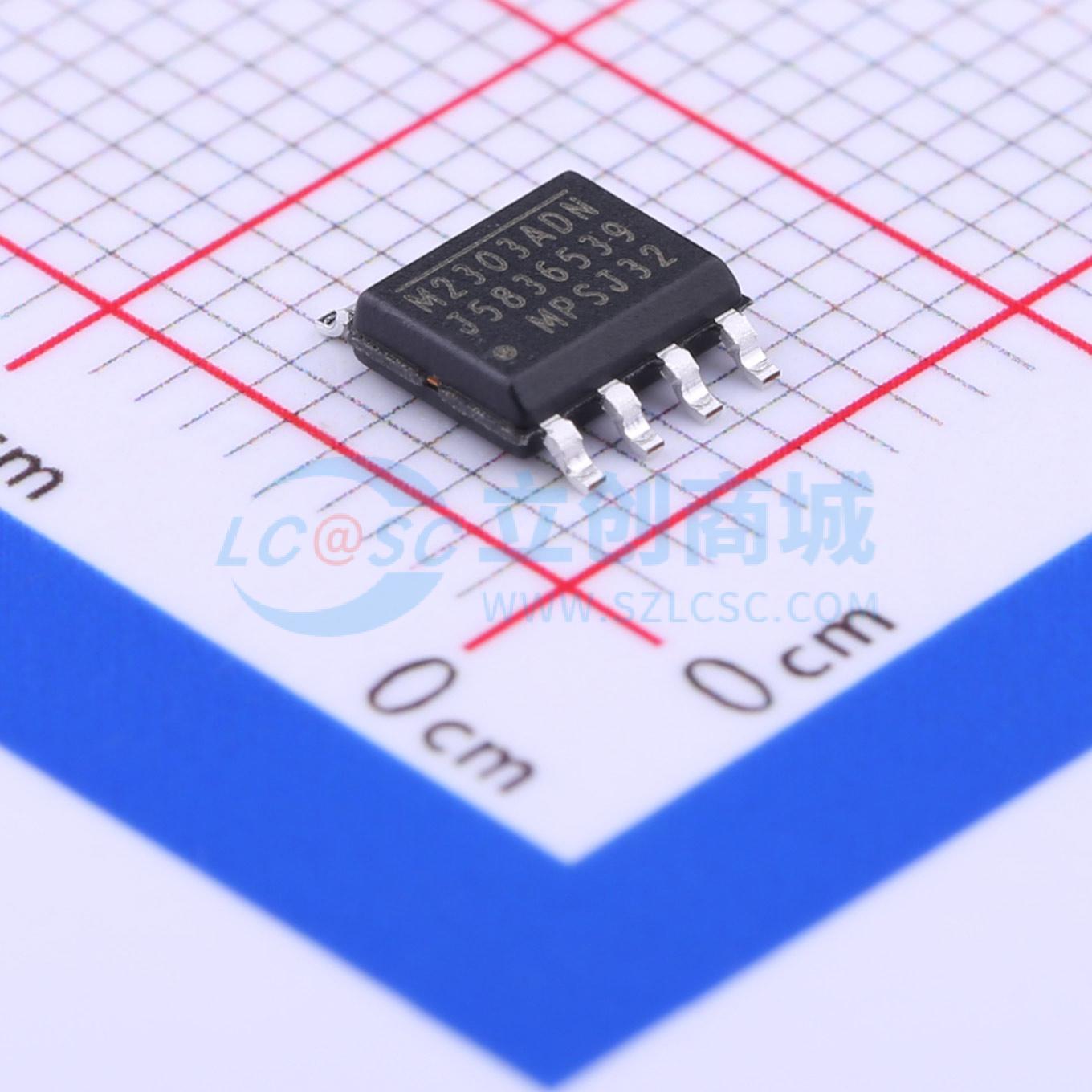

MP2303ADN-LF-Z

3A、28V、360kHz同步整流降压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: DCDC降压，电源输入7V~30V，1A~3A(中电流)方案，MP2303A是一款单片同步降压调节器,集成了150mΩ高侧MOSFET和80mΩ低侧MOSFET,提供3A连续负载电流,工作输入电压范围为4.7V至28V,输出电压可调范围为0.80V至25V,效率高达95%,具有可编程软启动功能,内置过流保护,关断模式下电源电流低于1μA,适用于分布式电源系统、笔记本电脑等应用。
品牌名称: MPS(芯源)
商品型号: MP2303ADN-LF-Z
商品编号: C18876
商品封装: SOIC-8-EP
包装方式: 编带
商品毛重: 0.341克(g)
立创商城设计参考: DCDC降压-(2)电源输入7V~30V-(2)1A~3A-(中电流)方案

商品参数

商品概述

MP2303A 是一款单片同步降压稳压器。该器件集成了一个 150mΩ 的高端 MOSFET 和一个 80mΩ 的低端 MOSFET，可在 4.7V 至 28V 的宽工作输入电压范围内提供 3A 的连续负载电流。电流模式控制可实现快速瞬态响应和逐周期电流限制。可调软启动功能可防止启动时产生浪涌电流。在关断模式下，电源电流降至低于 1μA。该器件提供 8 引脚 SOIC 和 PDIP - 8 封装，对外部元件的依赖极小，可提供非常紧凑的系统解决方案。

商品特性

3A 输出电流
4.7V 至 28V 宽工作输入范围
集成 MOSFET 开关
输出电压可在 0.80V 至 25V 范围内调节
效率高达 95%
可编程软启动
使用低 ESR 陶瓷输出电容时可保持稳定
固定 360kHz 频率
逐周期过流保护
输入欠压锁定
提供热增强型 8 引脚 SOIC 和 PDIP - 8 封装

应用领域

分布式电源系统
线性稳压器的预稳压器
笔记本电脑

数据手册PDF

放大查看下载PDF

优惠活动

9折

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交31单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.7V~28V
	输出电压	800mV~25V
	输出电流	3A
	开关频率	360kHz
	工作温度	-40℃~+85℃@(TA)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	-
	开关管(内置/外置)	内置
	输出类型	可调
